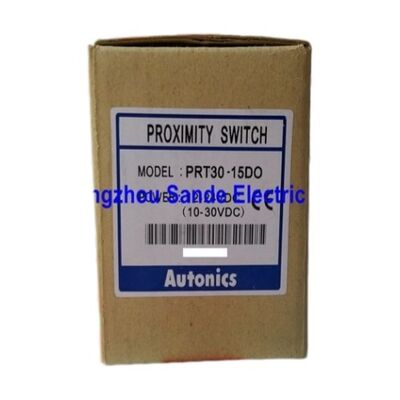

Interruptor de proximidade PRT30-15D0 PRT3015D0 PRT30-15D0

Sensor de proximidade indutivo PRT30-15D0

Visão geral do produto

OPRT30-15D0é um cilindroSensor de proximidade indutivoConstruído para detecção de alvos metálicos confiáveis em sistemas de automação industrial.

Com umØ30 mm de superfície de detecção,Distância de detecção de 15 mm, eProjeto de instalação sem descarga, é bem adequado para aplicações em que a detecção estável, a montagem simples e o desempenho de comutação repetível importam mais do que a complexidade desnecessária.

Este modelo é tipicamente usado na automação de máquinas, sistemas de transporte, acessórios de produção e equipamentos gerais de fábrica onde os objetos metálicos precisam ser detectados sem contato físico.

Na operação diária, isso significa menos problemas relacionados com o desgaste do que os interruptores mecânicos e uma resposta mais previsível em ambientes de movimento repetitivo.

A classificadaFrequência de resposta de 200 Hzdá ao sensor velocidade suficiente para muitas tarefas padrão de posicionamento industrial e detecção de objetos.

Combinado com um visívelindicador de funcionamento LED vermelho, o PRT30-15D0 oferece usabilidade prática para construtores de máquinas e equipes de manutenção.

Características fundamentais

Detecção indutiva estável para alvos metálicos

O PRT30-15D0 foi concebido para detectar alvos metálicos através de um princípio de detecção indutiva.

Isto faz com que seja uma escolha confiável para sistemas de automação que exigem detecção sem contato de ferro ou partes metálicas condutoras similares.

Distância de detecção de 15 mm

Com umDistância de detecção de 15 mm, o sensor proporciona um equilíbrio útil entre a tolerância de instalação e a fiabilidade da detecção.

Este intervalo é especialmente prático em máquinas onde a posição do alvo pode variar ligeiramente, mas o sinal de detecção ainda precisa permanecer estável.

Ø30 mm Corpo cilíndrico

OØ30 mm de diâmetro lateral do sensordá ao sensor um fator de forma industrial robusto que é fácil de integrar em suportes, estruturas da máquina e conjuntos de montagem.

Os sensores de proximidade de corpo maior são frequentemente preferidos quando se deseja uma presença mecânica mais forte e uma geometria de instalação mais clara.

Instalação sem descarga

Este modelo foi construído paraInstalação sem descarga, que é importante para manter o campo de detecção pretendido.Os sensores sem descarga são frequentemente escolhidos quando é necessária uma maior distância de detecção e pode ser fornecida uma distância suficiente em torno da face de detecção..

Indicador LED vermelho visível

Um sistema integradoindicador de funcionamento LED vermelhoAjuda os técnicos a confirmar o estado dos sensores directamente na máquina.

Isso é útil durante a instalação, configuração, solução de problemas e manutenção preventiva.

Compatibilidade industrial de potência de CC

O sensor suporta12 a 24 VDCcom uma tensão de funcionamento de:10 a 30 VDC, tornando-o adequado para sistemas de controlo de CC industriais comuns.

Isto simplifica a integração em painéis de automação padrão e layouts de fiação da máquina.

Dados técnicos

Desempenho na utilização industrial

Em ambientes reais de fábrica, um sensor de proximidade tem de fazer mais do que ligar no papel.e permanecem fáceis de inspecionar quando algo no sistema mudaO PRT30-15D0 está bem posicionado para esse tipo de trabalho.

É...Método de detecção sem contactoreduz o desgaste mecânico, que é valioso em ciclos de automação repetitivos.

ODistância de detecção de 15 mmoferece mais flexibilidade de instalação do que os sensores compactos de menor alcance, especialmente em aplicações em que os alvos metálicos podem não passar extremamente perto da face do sensor.

OFrequência de resposta de 200 HzÉ adequado para velocidades típicas de automação da máquina, incluindo a detecção da presença de peças, a confirmação de indexação, a detecção da posição de parada e a retroalimentação do estado do dispositivo.

Os sensoresHisterese máxima de 10% da distância de detecçãoO que é que a Europa tem a fazer?

Na prática, a histerese ajuda a evitar a comutação de saída instável quando um alvo está perto do ponto de limiar.

Isso significa menos conversa de saída e comportamento de sinal mais confiável em equipamentos em movimento.

Áreas de aplicação

O PRT30-15D0 é adequado para uma ampla gama de utilizações industriais, incluindo:

• Detecção de peças metálicas em transportadores
• Sensores de posição em máquinas de montagem
• Detecção de limites em luminárias automatizadas
• Confirmação da presença no equipamento de embalagem
• Feedback de sequência de movimento em sistemas de produção
• Bloqueio básico da máquina e detecção de estado

Dado que foi concebido para a detecção de alvos de ferro com um objeto de detecção padrão claramente definido, é particularmente útil em aplicações que envolvem suportes de aço, componentes de máquinas, joias,ou peças de trabalho metálicas em movimento.

Vantagens do projeto para engenheiros e compradores

Do ponto de vista da engenharia, o PRT30-15D0 oferece uma combinação prática de tamanho do corpo, alcance de detecção e compatibilidade elétrica.

Não requer uma arquitetura de potência especializada e seu formato cilíndrico funciona bem em arranjos de montagem industriais padrão.

Do ponto de vista da compra, os sensores desta classe são frequentemente selecionados porque são fáceis de padronizar em várias máquinas.

Um modelo indutivo sem descarga Ø30 mm com distância de detecção de 15 mm pode cobrir muitos pontos de detecção de metais comuns sem forçar uma personalização desnecessária.

Isso ajuda a simplificar o planeamento de peças sobressalentes e o apoio à manutenção a longo prazo.

Para usuários que precisam de um robusto sensor de proximidade indutivo para tarefas padrão de automação, o PRT30-15D0 é uma opção sólida e amigável para aplicações.

Perguntas frequentes

P1: Que tipo de alvo é o PRT30-15D0 projetado para detectar?
O PRT30-15D0 foi concebido paraDetecção de alvos metálicos, com o seu alvo de detecção padrão especificado comoFerro de 45 × 45 × 1 mmEm aplicações industriais, isto significa que funciona melhor na detecção de objetos metálicos ferrosos, tais como chapas de aço, peças de máquinas, suportes ou acessórios.

Pode também responder a outros metais, mas a distância de detecção real pode variar dependendo do material, tamanho e forma do alvo.O material-alvo deve ser sempre considerado durante a validação do projeto.

P2: Por que este sensor requer instalação sem descarga?
Um sensor indutivo não-flush precisa de espaço livre em torno da face sensora porque seu campo eletromagnético se estende para fora além do corpo.o campo de detecção pode ser distorcido e a distância de detecção utilizável pode cair.

Para o PRT30-15D0, a montagem adequada sem descarga ajuda a preservar oPerformance de detecção de 15 mme mantém o comportamento de comutação mais estável na operação real da máquina.

P3: A frequência de resposta de 200 Hz é suficientemente rápida para equipamentos de automação?
Para muitas aplicações industriais gerais,200 Hzé perfeitamente adequado.

Ele permite que o sensor detecte eventos de alvo repetidos em tarefas comuns de automação, como transferência de peças, confirmação de posição, indexação e detecção de sequência.

Em termos práticos, o sensor pode lidar bem com as velocidades padrão da máquina, desde que a apresentação do alvo e a manipulação de entrada do PLC estejam corretamente combinadas.

Aplicações de contagem de alta velocidade podem exigir uma classe diferente de sensores, mas para posicionamento industrial de rotina e detecção de presença, 200 Hz é uma faixa de trabalho sólida.

P4: Qual é o propósito da histerese neste sensor?
A histerese ajuda a evitar uma conmutação instável quando o alvo está perto do limiar de detecção.ou tolerância mecânica faz com que o ponto de detecção flutue ligeiramente.

No PRT30-15D0, a histerese é especificada comomáximo 10% da distância de detecção, que suporta um comportamento de sinal mais confiável em máquinas reais onde o movimento não é perfeitamente estático.

Q5: O que os engenheiros devem prestar atenção durante a integração elétrica?
Os engenheiros devem verificar aDistância de alimentação de corrente contínua, corrente de carga, corrente de fuga e tensão residualQuando o sensor for integrado num circuito de controlo.

O PRT30-15D0 opera em12 a 24 VDC, com uma amplitude de funcionamento admissível de10 a 30 VDC, que se encaixa na maioria dos sistemas de controlo industriais.

Ocorrente de fuga máxima de 0,6 mAetensão residual até 3,5 Vdevem ser verificados em relação ao dispositivo de entrada ou carga do PLC para assegurar um reconhecimento fiável do sinal.

Isto é particularmente importante quando se utilizam entradas sensíveis de baixa corrente ou quando vários dispositivos estão ligados no mesmo circuito.
