| Lugar de origem | EUA |
| Marca | BENTLY |
| Certificação | CE ROHS |
| Número do modelo | 330901-00-05-02-00 |

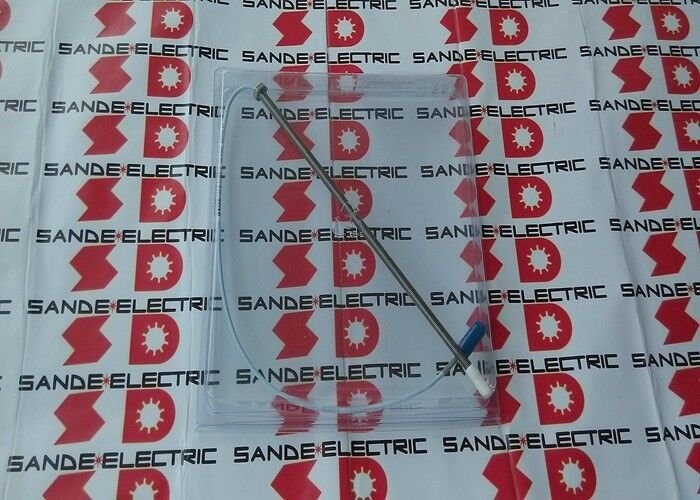

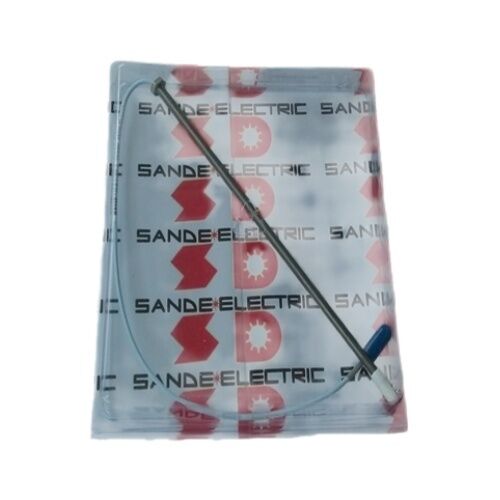

A Bently Nevada 330901-00-05-02-00 é a configuração compacta de caixa de 0,5 polegadas da série de sondas de proximidade 3300 XL NSv — um transdutor de corrente parasita para medição sem contato do deslocamento radial do eixo em máquinas rotativas.
A ponta da sonda gera um campo eletromagnético que é perturbado pela superfície condutora eletricamente do eixo que passa nas proximidades; essa perturbação, convertida em uma tensão pelo proximitor 3300 NSv, fornece um sinal DC contínuo proporcional à folga entre a ponta da sonda e o eixo.
O sistema 3300 XL NSv é a plataforma de transdutor de proximidade de trabalho da Bently Nevada, usada em turbinas, compressores, bombas, motores e outras máquinas rotativas onde o monitoramento de vibração e posição do eixo é necessário para monitoramento de condição, proteção e controle de processo.
O modelo base 330901 designa a sonda roscada padrão 1/4-28 UNF sem cabo blindado — a configuração que se encaixa na maioria das portas de sonda de proximidade padrão usinadas em carcaças de turbomáquinas em todo o mundo.
O comprimento compacto da caixa de 0,5 polegadas da configuração -00-05 destina-se especificamente a instalações onde a profundidade do furo de montagem é limitada — portas de sonda rasas em carcaças de máquinas pequenas, instalações com folga radial restrita ao redor do corpo da sonda ou posições de retrofit onde o equipamento original usava um projeto de sonda mais curto.
A seção não roscada de 0,0 polegadas (prefixo 00) significa que a porção roscada se estende desde a ponta da sonda, maximizando o engajamento em portas de rosca rasas sem desperdiçar profundidade em uma seção não roscada.
| Parâmetro | Valor |
|---|---|
| Rosca | 1/4-28 UNF (sem blindagem) |
| Comprimento não roscado | 0,0 polegadas |
| Comprimento da caixa | 0,5 polegadas |
| Conector | Mini coaxial ClickLoc (cabo padrão) |
| Material da caixa | Aço inoxidável AISI 304 |
| Material da ponta | PPS (polifenileno sulfeto) |
| Impedância do cabo | Coaxial de 75 Ω |
| Isolamento do cabo | FEP |
| Sensibilidade | 200 mV/mil (7,87 V/mm) |
| Resposta de frequência | DC a 10 kHz |
| Temperatura de operação | −52°C a +177°C |
| Resistência DC (cabo) | 4,0 ± 0,5 Ω (0,5m) |
| Engajamento máximo da rosca | 0,375 polegadas |
| Torque recomendado | 5,1 N·m (45 in·lb) |
| Sistema compatível | 3300 XL NSv |
| Aprovações | Padrão (opção 00) |
A sonda 330901-00-05-02-00 é um elemento de um sistema de transdutor de proximidade de três componentes: a própria sonda, um cabo de extensão conectando a sonda ao proximitor e o proximitor 3300 XL NSv (módulo de condicionamento).
A sonda gera o campo de corrente parasita, o cabo de extensão transporta o sinal de RF bruto e o proximitor converte o sinal de RF dependente da folga em uma saída de tensão DC calibrada — tipicamente −18V na folga distante calibrada e variando para −1V à medida que o eixo se aproxima da ponta da sonda.
Essa arquitetura distribuída separa o ponto de medição (sonda) da eletrônica (proximitor).
A sonda não contém eletrônica ativa — apenas uma bobina enrolada e uma rede de sintonia — o que permite que a sonda opere na faixa de −52°C a +177°C que danificaria circuitos semicondutores.
O proximitor é montado em uma localização de painel mais fria e acessível, longe do ambiente térmico e de vibração da carcaça da máquina.
O sistema 3300 XL NSv da Bently Nevada é retrocompatível com cabos de extensão e proximitores 3300 XL, tornando a 330901-00-05-02-00 diretamente intercambiável com sondas anteriores da série 330901 em instalações existentes.
O conector mini coaxial ClickLoc (opção 02) corresponde ao conector de cabo padrão 3300 XL, permitindo a substituição da sonda sem modificar o conjunto do cabo de campo.
O comprimento da caixa de 0,5 polegadas determina a profundidade física da sonda da superfície da carcaça da máquina até a ponta da sonda. Quando totalmente rosqueada em uma porta de sonda com rosca 1/4-28 UNF, a caixa de 0,5 polegadas posiciona a ponta da sonda 0,5 polegadas abaixo da superfície de montagem — apropriada para profundidades de furo de eixo que correspondem a essa dimensão.
Ao contrário de variantes de sonda mais longas usadas para alcançar eixos em locais profundamente rebaixados, a caixa de 0,5 polegadas é para medições próximas à superfície da carcaça.
O torque de instalação recomendado é de 5,1 N·m (45 in·lb), com um máximo absoluto de 7,3 N·m (65 in·lb).
Exceder o torque máximo arrisca deformação da rosca ou danos à ponta da sonda PPS, o que é particularmente importante, pois o material PPS da ponta — embora quimicamente resistente e mecanicamente duro — irá cisalhar sob carga torsional excessiva.
A vedação de anel O-ring Viton no corpo da sonda fornece vedação positiva contra óleo e fluidos de processo na porta da sonda; inspecione a condição do anel O-ring antes da instalação e substitua se estiver rachado ou deformado.
A folga de trabalho ideal entre a ponta da sonda e o eixo para o sistema 3300 NSv é de aproximadamente 2 mm (80 mils).
Nessa folga, o sistema opera perto do centro de sua faixa linear, fornecendo resolução máxima e minimizando a sensibilidade a erros de folga devido à expansão térmica ou deflexão do eixo.
A folga é definida ajustando a posição axial da sonda na porta roscada e verificada medindo a tensão de saída DC com o eixo estacionário.
Q1: Qual é a folga de trabalho ideal para a 330901-00-05-02-00 e como configurá-la?
O sistema 3300 NSv é calibrado para uma folga nominal de aproximadamente 2 mm (80 mils). Com o eixo estacionário e o sistema energizado, ajuste a sonda axialmente até que a tensão de saída DC do proximitor leia aproximadamente −10V (o ponto médio da faixa linear de −18V a −2V para o sistema 3300 NSv).
Isso posiciona o eixo no centro da faixa de medição linear da sonda. Trave a sonda nessa posição com uma porca de travamento e confirme se a folga está dentro das especificações usando a tensão de saída do proximitor como referência.
Q2: A 330901-00-05-02-00 pode ser usada sem cabos de extensão — conectada diretamente ao proximitor?
O conector mini coaxial ClickLoc da sonda (opção 02) conecta-se ao cabo de extensão padrão 3300 XL NSv, que então se conecta ao proximitor.
Embora fisicamente possível conectar a sonda ao proximitor sem um cabo de extensão em testes de bancada, o sistema calibrado é projetado e caracterizado com impedâncias de cabo específicas.
Usar sem cabo de extensão, ou um cabo que não corresponda às especificações 3300 XL da Bently Nevada, afetará a sensibilidade e a faixa linear do sistema. Sempre use o cabo de extensão Bently Nevada 3300 XL correto para instalações de campo.
Q3: As aprovações são listadas como opção 00 (padrão) — isso impede a instalação em áreas perigosas?
Aprovações padrão (opção 00) significa que esta variante de sonda não possui as certificações adicionais ATEX, IECEx ou outras para áreas perigosas que a variante opção 05 fornece. Instalações em áreas perigosas classificadas (atmosferas explosivas, zonas de gás ou poeira inflamáveis) requerem a variante da sonda aprovada pela agência.
Para salas de máquinas não perigosas, a opção padrão 00 é apropriada e cobre o uso industrial geral sem restrições.
Q4: Existe alguma diferença entre as sondas "NSv" 330901 e as sondas mais antigas da série 330900?
A designação 3300 NSv (Non-metallic Sensing surface voltage) identifica a sonda como parte da série mais nova da Bently Nevada com linearidade aprimorada e faixa de temperatura estendida em comparação com as sondas padrão 3300 anteriores.
A série 330901 NSv usa a mesma rosca 1/4-28 UNF e conectores ClickLoc que a série 330900, tornando a retrocompatibilidade física direta, mas os proximitores e cabos de extensão do sistema NSv devem ser usados com sondas NSv para manter a precisão da calibração.
Misturar sondas NSv com proximitores não NSv pode produzir desvios de calibração.
Q5: Qual é a velocidade máxima da superfície do eixo que esta sonda pode medir com precisão?
A resposta de frequência de DC a 10 kHz do sistema de proximidade 3300 XL NSv significa que ele captura com precisão vibrações e deslocamentos em frequências de até 10 kHz — cobrindo confortavelmente todas as frequências de vibração mecânica encontradas em turbomáquinas industriais, de subsíncronas a harmônicas de ordem muito alta.
A sonda em si não tem limitação de velocidade mecânica; ela opera enquanto a superfície do eixo estiver dentro da faixa linear da sonda.
Para máquinas operando acima de 10.000 RPM, o conteúdo de frequência dos sinais de vibração em ordens mais altas pode se aproximar da largura de banda do sistema, mas os harmônicos fundamentais e de ordem inferior permanecem totalmente dentro da faixa de medição.
