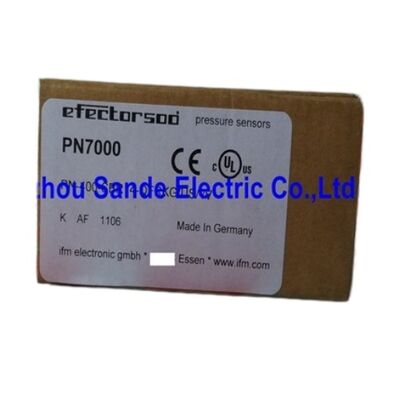

ifm PN7000 Sensor de Pressão G1/4 PN7000 PN7000

36VDC, PNP/NPN, G1/4 Externo, M12, IP67, ±0,25% Precisão

Resumo

OIFM PN7000is a 0–400 bar electronic pressure sensor from IFM's PN7000 series — the high-pressure member of a family that covers from vacuum/low pneumatic (PN7004's −1 to 10 bar) up through the demanding hydraulic pressures required by presses, máquinas de moldagem por injecção, equipamento de fundição a pressão e unidades de potência hidráulica de alta pressão.o PN7000 é instalado diretamente nas portas de pressão hidráulica padrão sem adaptadores.

Quatrocentos bar (5,800 psi) é mais do que adequado para praticamente todos os sistemas hidráulicos industriais.A hidráulica de alta pressão padrão no moldagem por injeção normalmente atinge 200 ∼ 350 bar durante o curso de injeçãoA pressão isostática a frio é mais elevada, mas o intervalo de 400 bar do PN7000 abrange a maioria dos circuitos hidráulicos da máquina de produção.

O sensor não é um transmissor de processo de precisão com saída de 4 ¢ 20 mA para retroalimentação analógica ¢ é um dispositivo de monitorização e comutação da condição,fornecimento de saídas de comutação para alarmes de alta/baixa pressão, bloqueio da máquina e confirmação do processo.

A pressão nominal de 600 bar e a pressão mínima de ruptura de 1000 bar proporcionam as margens de segurança mecânica adequadas para o trabalho hidráulico.

Os sistemas hidráulicos geram transientes de pressão. O fechamento rápido das válvulas provoca picos equivalentes a martelos de água, a carga do acumulador produz picos de pressão.e a resposta da válvula de alívio de pressão não é instantâneaA carcaça do PN7000 resiste a estes transientes bem acima da gama de funcionamento normal, sem danos no diafragma ou deslocamento zero.

Principais especificações

400 Bar, 1000 Bar Explosão

A relação entre a faixa de medição, a pressão nominal e a pressão de ruptura define a arquitetura de segurança do sensor.O intervalo de medição (0 ‰ 400 bar) é onde a saída do sensor é precisa e calibrada.

A pressão nominal (600 bar) é a pressão estática máxima que o sensor suporta sem danos ou deslocamento de deslocamento zero.000 bar) é o limiar de falha catastrófica, a pressão a que o invólucro do sensor falha mecanicamente..

A pressão de ruptura de 1000 bar é 2,5 vezes a pressão nominal e 2,5 vezes o intervalo de medição ∙ margem de segurança significativa para uma aplicação hidráulica.Os sistemas hidráulicos de alta pressão podem experimentar picos de pressão instantâneos substancialmente acima da sua pressão de funcionamento em estado estacionário durante eventos de rejeição de carga e fechamentos de válvulas.

A pressão de ruptura do PN7000 garante que o sensor permaneça mecanicamente intacto durante esses eventos sem risco de explosão ou injeção de fluido.

Especificação de precisão BFSL versus LS

A especificação BFSL (Best Fit Straight Line) < ± 0,25% significa que qualquer valor medido desvia-se em menos de ± 0.25% da escala completa (400 bar = ±1 bar) a partir da linha reta mais adequada através da curva de calibração do sensor.

O BFSL elimina o efeito de zero e span offset e representa a intrínseca não-linearidade e histerese do sensor.

O < ± 0.5% LS (Least Squares) specification is slightly more conservative — it includes endpoint anchoring effects and represents the error a user would observe in an installation where the zero and span are not individually trimmed.

Perguntas frequentes

P1: O PN7000 tem uma saída analógica, ou apenas saídas de comutação?

O PN7000 é um sensor de pressão de comutação, cujas saídas são contatos de comutação PNP ou NPN que se ligam ou desligam em pontos de configuração programáveis, não um sinal analógico contínuo (como 4 ¢ 20mA ou 0 ¢ 10V).A exibição mostra o valor de pressão atual numericamente, mas esta leitura não deixa o sensor como um sinal analógico contínuo para uma entrada do controlador.

Se for necessário um sinal de feedback de pressão analógica contínua para o controlo do PID ou para o registo de dados, é necessário um sensor diferente com saída analógica (por exemplo, um transmissor de 4×20 mA).

P2: O que significa o fio externo G1⁄4 "? É compatível com os acessórios NPT?

O fio externo G1⁄4" é um fio paralelo BSP (British Standard Pipe) com um fio masculino no corpo do sensor.Não é compatível com NPT (National Pipe Taper) thread BSP é paralelo enquanto NPT é cônico, e apesar de dimensões semelhantes não são intercambiáveis.

O colector hidráulico ou o encaixe de tubulação devem ter uma porta de rosca feminina G1⁄4" BSP para aceitar o PN7000 diretamente.É necessário um adaptador BSP-NPT.

P3: Como é que eu programa os pontos de comutação no PN7000?

A programação do ponto de configuração é realizada usando os botões de pressão no corpo do sensor e no ecrã integrado.ou MPaO manual de funcionamento do IFM PN7000 abrange todo o procedimento de programação.

Não são necessárias ferramentas, cabos ou software externos para a configuração básica do ponto de configuração; as interfaces IO-Link estão disponíveis em algumas variantes do PN7000 para parametrização de rede.

P4: O PN7000 pode ser utilizado com óleo hidráulico ou é limitado a fluidos à base de água?

O PN7000 é projetado para funções hidráulicas, incluindo óleo mineral, fluidos hidráulicos sintéticos e fluidos hidráulicos de água-glicol.

The sealing materials and housing should be verified against any unusual hydraulic fluid additives or synthetic fluid types that fall outside standard mineral oil composition — IFM's media compatibility documentation for the PN7000 provides guidance for specific fluids.

Q5: Qual é a classificação IP67 no contexto da instalação de máquinas hidráulicas?

IP67 significa que o sensor é completamente à prova de poeira e resiste à imersão temporária a uma profundidade de 1m.e inundações acidentais que ocorrem em torno de colectores hidráulicos e ligações de cilindros.

O conector M12 deve ser totalmente acoplado para manter a classificação IP67 na entrada do cabo.Sempre mate o conector M12 antes do sensor é exposto a fluidos.
