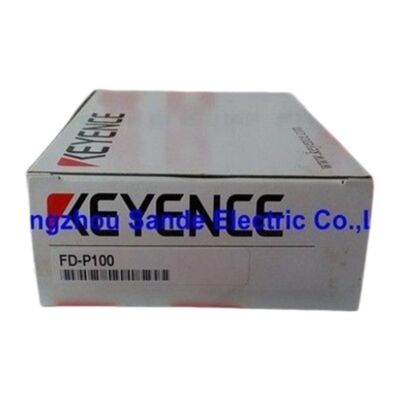

Sensor de fluxo de Keyence FD-P100 FDP100 FD-P100

Keyence FD-P100 | Cabeçote de Sensor de Pressão de Fluxo — Detecção de Fluxo de Líquido, Compatível com PLC, Montagem em Linha

Visão Geral

O Keyence FD-P100 é o componente do cabeçote do sensor do sistema de sensor digital de fluxo de amplificador separado da Keyence, cobrindo uma faixa de fluxo de 10 a 100 litros por minuto em aplicações de monitoramento de líquidos.

Ele funciona como parte de um sistema integrado: o cabeçote do sensor FD-P100 é instalado diretamente na linha de fluxo, enquanto uma unidade amplificadora separada (FD-V70A para trilho DIN ou FD-V75A para montagem em painel) é montada em um local conveniente do painel de controle — mantendo a eletrônica longe do fluido, calor e vibração no ponto de detecção.

Essa arquitetura dividida é a vantagem prática do design de amplificador separado.

O próprio cabeçote do sensor não carrega eletrônicos em risco de spray de refrigerante, temperatura do processo ou vibração mecânica. Sua função é puramente mecânica de fluidos: gerar o sinal que o amplificador processa.

O amplificador, montado em um ambiente de painel controlado, contém o display, comparadores de limiar, saída analógica e interface PLC.

Engenheiros familiarizados com a série FD da Keyence reconhecerão isso como a mesma filosofia usada em toda a família de produtos FD-V — cabeçotes de sensor combinados com amplificadores, cada um otimizado para seus respectivos ambientes operacionais.

Em sistemas de fabricação baseados em PLC, o FD-P100 fornece os dados de fluxo que os programas PLC usam para monitoramento de circuito de resfriamento, confirmação de fluxo de refrigerante antes do início das operações de usinagem, controle de fluido de processo e geração de alarmes quando o fluxo cai abaixo dos limiares mínimos seguros.

As saídas de coletor aberto NPN ou PNP do amplificador (dependendo da variante do amplificador) conectam-se diretamente ao módulo de entrada digital do PLC sem condicionamento de sinal intermediário.

Especificações Chave

Arquitetura de Amplificador Separado — Dois Componentes, Um Sistema

O cabeçote do sensor FD-P100 e seu amplificador emparelhado formam um sistema onde a separação física entre o ponto de detecção e a eletrônica de controle é a vantagem de engenharia definidora.

Em ambientes de fabricação onde o sensor deve ser posicionado perto de bombas, dentro de gabinetes de máquinas, adjacente a fontes de calor, ou em qualquer lugar que sujeite a eletrônica a estresse, a arquitetura dividida permite o posicionamento ideal do sensor sem comprometer a confiabilidade do amplificador.

O display LED de nível duplo do amplificador fornece visibilidade simultânea tanto do valor de fluxo atual quanto do limiar programado — um recurso prático durante a comissionamento (configuração precisa do limiar) e durante verificações de manutenção de rotina (confirmando que o processo está operando dentro das especificações sem parar a máquina).

O display é atualizado cinco vezes por segundo em operação normal, rápido o suficiente para ver variações de fluxo transitórias em tempo real.

Duas saídas de controle do amplificador fornecem monitoramento independente de limiar — uma saída pode sinalizar "fluxo normal confirmado" enquanto a segunda sinaliza "fluxo muito baixo, interromper operação."

Essa capacidade de saída dupla serve para aplicações de intertravamento de segurança onde a confirmação de limites de fluxo mínimo e máximo é necessária em uma única instalação.

Tempo de Resposta e Saída Analógica

O tempo de resposta selecionável (0,5 a 60 segundos) não é uma limitação — é uma função de média deliberada que determina a rapidez com que os valores exibidos e de saída respondem às mudanças de fluxo.

Tempos de resposta curtos (0,5–1 segundo) são apropriados ao detectar desligamentos ou picos rápidos de fluxo.

Tempos de resposta mais longos (5–60 segundos) calculam a média das flutuações induzidas por turbulência em aplicações de fluxo estável, produzindo um display e saída estáveis que não acionam alarmes falsos de pulsos momentâneos.

A saída analógica (via amplificador), com precisão de 0,5% da escala total a 20°C/25°C, traduz a faixa completa de fluxo de 10–100 L/min em um sinal elétrico proporcional adequado para módulos de entrada analógica PLC.

Este sinal contínuo permite que os sistemas de supervisão rastreiem dados de fluxo ao longo do tempo, calculem o consumo cumulativo e detectem a degradação gradual do desempenho da bomba ou do filtro como uma tendência progressiva, em vez de apenas responder a cruzamentos de limiar.

Integração PLC — Conexão Direta a Sistemas de Controle

O amplificador emparelhado com o FD-P100 é projetado desde o início como um dispositivo de campo PLC.

A energia é extraída da fonte de alimentação de campo de 24V CC do PLC; a lógica de saída NPN ou PNP corresponde diretamente à polaridade do cartão de entrada do PLC sem adaptadores; a saída analógica conecta-se a canais de entrada analógica padrão de 4–20 mA ou de tensão.

Nenhum conversor de sinal, interface de relé ou estágios de amplificação intermediários são necessários entre o sistema FD e o PLC.

Para intertravamentos de confirmação de processo — onde um ciclo de usinagem não pode começar até que o fluxo de resfriamento seja verificado — o PLC lê a saída de status de fluxo do amplificador FD como uma entrada digital padrão.

O programa da máquina espera por "fluxo confirmado" antes de autorizar a próxima operação, exatamente como faria com qualquer outro sensor de campo.

FAQ

Q1: O FD-P100 é descrito como um "cabeçote de sensor" — do que consiste o sistema completo?

O FD-P100 é apenas o elemento de detecção em linha. Um sistema operacional completo requer o emparelhamento do FD-P100 com um amplificador compatível da série FD-V da Keyence: FD-V70A (trilho DIN, saída NPN), FD-V70AP (trilho DIN, saída PNP), FD-V75A (montagem em painel, NPN) ou FD-V75AP (montagem em painel, PNP).

O amplificador fornece a alimentação de 12–24V CC, processa o sinal do cabeçote do sensor, aciona o display LED, gera as saídas de comutação e fornece a saída analógica.

O cabeçote do sensor sozinho não produz saída utilizável.

Q2: Quais líquidos são compatíveis com o FD-P100?

A série FD é projetada para monitoramento de fluxo de líquidos industriais, incluindo água de resfriamento, fluidos de corte, óleos hidráulicos e líquidos de processo em geral. A compatibilidade com produtos químicos específicos, solventes ou líquidos de alta temperatura deve ser confirmada com os dados de compatibilidade da Keyence para os materiais molhados da série FD-P antes da instalação.

Para produtos químicos agressivos ou líquidos ultra-puros onde a contaminação de material é uma preocupação, confirme os materiais das peças molhadas com a especificação do fluido de processo.

Q3: Como os limiares de fluxo são definidos no amplificador?

Os amplificadores FD-V70A/V75A fornecem configuração de limiar através de botões no painel frontal enquanto monitoram o valor de fluxo atual no display LED.

Dois níveis de limiar independentes (limite superior e inferior) podem ser configurados independentemente.

O amplificador também suporta troca de banco via entrada externa — um PLC pode selecionar entre até quatro conjuntos de limiares pré-programados alternando as entradas de banco, permitindo que o mesmo sensor atenda a múltiplos produtos ou condições de processo sem ajuste manual de limiar.

Q4: A que se refere a figura de precisão da saída analógica de 0,5% F.S.?

A precisão de 0,5% da escala total aplica-se a uma temperatura de fluido de 20°C e uma temperatura ambiente de 25°C — as condições de referência padrão para a especificação de precisão da série FD da Keyence.

Em outras temperaturas de fluido ou ambiente, efeitos térmicos tanto no cabeçote do sensor quanto na eletrônica do amplificador podem produzir desvios ligeiramente maiores.

Para aplicações de monitoramento de fluxo que exigem precisão em uma ampla faixa de temperatura, avalie a especificação do coeficiente de temperatura do amplificador e a faixa de temperatura operacional esperada.

Q5: O FD-P100 pode detectar taxa de fluxo e pressão simultaneamente?

O FD-P100 é um cabeçote de sensor de fluxo. A medição de pressão requer um sensor de pressão separado.

A designação "P100" na faixa de fluxo indica a taxa de fluxo máxima (100 L/min) em vez de uma função de medição de pressão.

Para monitoramento simultâneo de fluxo e pressão, um transmissor ou chave de pressão separado conectado ao mesmo PLC é a abordagem padrão.
