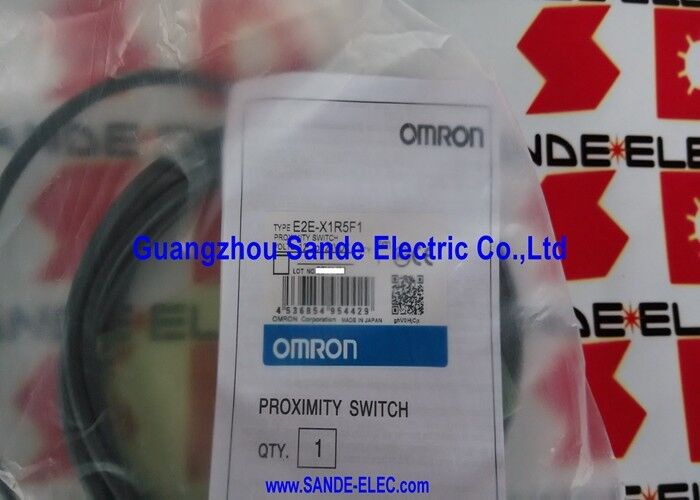

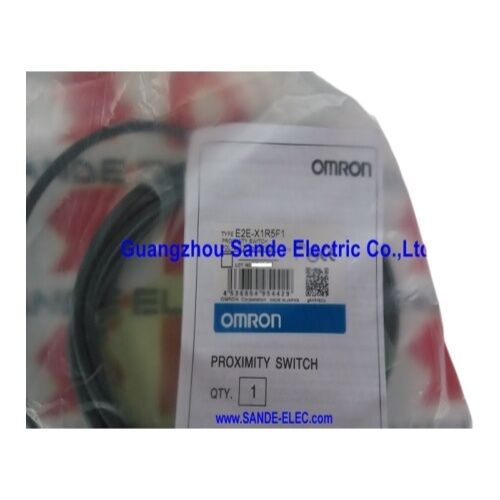

Sensor de comutação de proximidade OMRON E2E-X1R5F1 E2EX1R5F1
Visão geral do produto
OOmron E2E-X1R5F1é um sensor de proximidade indutivo M8 blindado da série E2E, produzindo uma saída de abastecimento PNP em um circuito de 3 fios.e casa de aço inoxidável combinar em um pacote que roscas em um buraco M8 para lidar com o mais rápido, as tarefas de detecção mais rigorosas da gama padrão E2E.
A especificação de desempenho de 2 kHz diferencia este modelo da maioria dos sensores M8.Detectar buracos em discos rotativos a vários milhares de RPM, ou capturar slots individuais em discos de codificação onde sensores mais lentos combinariam detecções em saída contínua.
O invólucro de aço inoxidável proporciona durabilidade ao material para aplicações em que os sensores M8 são tipicamente implantadose pontos de detecção dentro das zonas de trabalho da máquina em que o líquido de arrefecimento, chips, e contato mecânico acidental são condições normais.
Principais especificações
| Parâmetro |
Valor |
| Sensores de distância |
1.5 mm (± 10%) |
| Ajuste de distância |
0-1,2 mm |
| Habitação |
M8 × 1 mm, blindado, de aço inoxidável |
| Produção |
PNP, NO, 3 fios |
| Tensão de alimentação |
12-24 V de corrente contínua (10-40 V em funcionamento) |
| Consumo atual |
13 mA no máximo |
| Capacidade de comutação |
0-200 mA |
| Frequência de resposta |
2 kHz |
| Alvo padrão |
Ferro 8 × 8 × 1 mm |
| Classificação IP |
IP67 |
| Temperatura de funcionamento |
-40°C a +85°C |
| Material de habitação |
SUS (aço inoxidável) |
| Proteção |
Fusão, curto-circuito, polaridade inversa |
Características do projeto do M8 blindado
A construção blindada focaliza o campo eletromagnético diretamente para a frente da face de detecção, permitindo a instalação em braços metálicos sem redução da distância de detecção de 1,5 mm.O metal circundante não absorve o campo projetado para a frente, permitindo a instalação em recessos em obras metálicas de protecção sem comprometer a detecção.
O fio M8 e a porca de bloqueio fornecem um ajuste axial fino após a montagem inicial, permitindo um ajuste preciso da lacuna antes da porca de bloqueio ser apertada.Para detecção de características menores que o alvo padrão de 8 mm, a distância de comutação real deve ser medida com o alvo específico para confirmar a detecção fiável.
Características de desempenho
A uma frequência de resposta média de 2 kHz, o E2E-X1R5F1 lida com até 2.000 ciclos de detecção por segundo.As taxas de detecção reais devem ser mantidas dentro de 50-70% do máximo de 2 kHz (aproximadamente 1 kHz)., 000-1,400 eventos por segundo).
O intervalo de funcionamento de 10-40 V ultrapassa os intervalos típicos de 10-30 V,para sistemas de 24 V com uma tolerância de regulação generosa e para fontes industriais nominais ocasionalmente de 36 V encontradas em instalações de modernização.
Perguntas Frequentes
P1: Qual é a diferença entre o E2E-X1R5F1 (PNP) e o E2E-X1R5E1 (NPN)?
Ambos são sensores de 3 fios blindados M8 com construção física idêntica, distância de detecção de 1,5 mm, frequência de 2 kHz e proteção IP67.enquanto E1 indica saída NPN (afundamento)Selecione F1/PNP para cartões PLC de entrada PNP (padrão europeu) e E1/NPN para cartões de entrada NPN (padrão japonês/este asiático).
P2: A peça está listada como Obsoleta ¢ posso ainda obtê-la e há uma substituição direta?
O estatuto de obsoleto significa que a Omron interrompeu a produção, mas o excedente e o estoque renovado permanecem disponíveis.O equivalente atual da Omron na série E2E é a série E2EW ou E2ER com especificações PNP blindadas M8 equivalentesVerifique a codificação de cores do cabo, o tipo de conector e os requisitos de tensão de alimentação antes da substituição.
P3: A capacidade de comutação é indicada como 0-200mA. Existe um requisito mínimo de corrente?
Ao contrário dos sensores de 2 fios, a saída PNP de 3 fios do E2E-X1R5F1 não tem nenhum requisito de corrente de carga mínima.O máximo de 200 mA é o limite superior absolutoA utilização prolongada perto deste limite deve ser evitada em aplicações de energia contínua.
Q4: O que significa a faixa de temperatura de -40°C a +85°C para ambientes de máquinas quentes?
Este intervalo representa a temperatura ambiente que o corpo do sensor pode suportar, cumprindo as especificações de detecção.85°C refere-se à temperatura do ar do gabinete na localização do sensor, não à temperatura da superfície dos suportes de montagem ou das peças de trabalhoVerificar a temperatura ambiente real em relação a este limite em ambientes aquecidos.
P5: O objeto padrão de detecção é ferro de 8×8×1mm ∙ o que acontece com alvos menores?
Alvos menores apresentam menos área de superfície para o campo eletromagnético do sensor, reduzindo o fluxo de volta para a bobina e reduzindo efetivamente a distância de detecção.Sempre medir o ponto de comutação real com o alvo específico e definir o intervalo de trabalho bem dentro da distância de comutação medida.
