| Lugar de origem | Japão |
| Marca | OMRON |
| Certificação | CE ROHS |
| Número do modelo | E2E-X2D1-N |

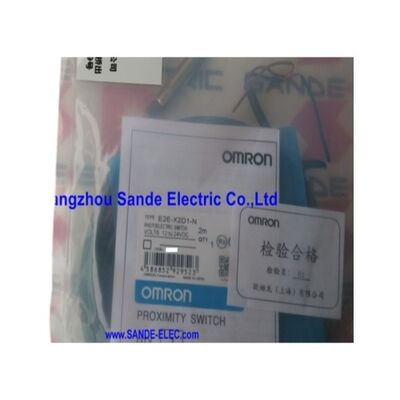

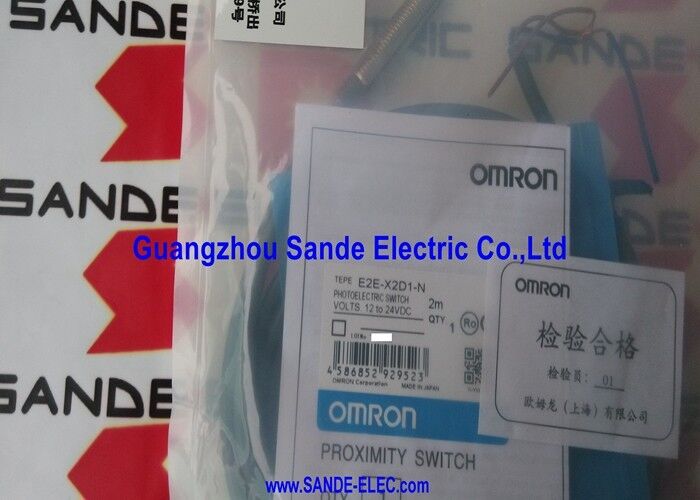

OOmron E2E-X2D1-NÉ um sensor de proximidade indutivo M8 blindado, ligado como um dispositivo DC de 2 fios normalmente aberto, com uma distância de detecção de 2 mm e uma frequência de comutação de 1,5 kHz.O circuito de 2 fios de CC significa apenas dois fios o sensor se conecta em série com a carga entre a fonte positiva de DC e o retornoQuando um alvo de ferro entra no campo de detecção de 2 mm, o circuito de saída interno conduz e a corrente flui através da carga.
A simplicidade de instalação dos sensores de 2 fios de corrente contínua é a atração dos mesmos.reduz o número de pinos dos conectores, e simplifica a fiação dos painéis.
A compensação uma corrente de carga mínima de 3 mA e uma fuga fora de estado de 0,8 mA é gerenciável na maioria das instalações de automação.
As placas de entrada PLC de corrente contínua de 24 V padrão utilizam uma potência bem superior a 3 mA no estado ON e a fuga de 0,8 mA fica bem abaixo do limiar de ligação da entrada,tornando o E2E-X2D1-N um dispositivo simples para as posições dos sensores de máquinas convencionais.
A caixa de aço inoxidável (SUS303) e a superfície de detecção PBT resistente ao óleo não são escolhas de materiais acidentais.
Em aplicações de máquinas-ferramenta, onde o sensor passa a sua vida rodeado por líquido de resfriamento de corte e névoa de óleo,a caixa deve resistir ao ataque químico que corrói as caixas de latão ou zinco convencionais dentro de meses.
Combinado com a vedação à prova de óleo IP67 +, a especificação do material do E2E-X2D1-N corresponde ao ambiente químico real das instalações de máquinas-ferramenta onde é mais comumente implantado.
| Parâmetro | Valor |
|---|---|
| Sensores de distância | 2 mm (± 10%) |
| Ajuste de distância | 0·1,6 mm |
| Habitação | M8 × 1 mm, blindado, aço inoxidável SUS303 |
| Produção | 2 fios de corrente contínua, NO, com polaridade |
| Tensão de alimentação | 12 ⋅ 24 V DC |
| Distância de operação | 10 ̊30V DC |
| Capacidade de comutação | 3 ‰ 100 mA |
| Corrente de vazamento | 0.8 mA no máximo |
| Frequência de resposta | 1.5 kHz |
| Cabos | PVC resistente a óleo de 2 m |
| Classificação IP | IP67 + à prova de óleo |
| Indicador | LED vermelho |
| Normas | EN60947-1, EN60947-5-2, CE |
No circuito de 2 fios de CC, o sensor fica em série entre a fonte positiva e a carga.não há fluxos de corrente através da carga.
Quando o alvo é detectado (sensor ON), o transistor conduz e a corrente flui da fonte através do estágio de saída do sensor, através da carga e de volta ao comum.
Duas implicações práticas se seguem directamente deste circuito.
The minimum load current of 3 mA means the load must draw at least this much for the sensor's output to switch cleanly — very high-impedance loads or loads that draw less than 3 mA will produce unreliable or no switching.
O vazamento de 0,8 mA não deve exceder o limiar de estado OFF da entrada do PLC ligado; se o fizer, a entrada indica continuamente ON independentemente da presença do alvo.As entradas PLC industriais padrão lidam com ambas essas restrições sem problemas- a sua corrente ON mínima excede 3 mA e o seu limiar OFF ignora convenientemente 0,8 mA.
A designação "com polaridade" significa que os dois fios de sensores têm funções positivas e negativas definidas, não são intercambiáveis.No entanto, o supressor de sobretensão dentro do circuito de proteção do E2E-X2D1-N evita danos permanentes de uma breve inversão de polaridade, permitindo que o erro de fiação seja corrigido sem substituição do sensor.
A 1,5 kHz, o E2E-X2D1-N completa 1.500 ciclos completos de detecção por segundo.e verificações de peças de fixação em estações de montagem, esta velocidade de resposta é confortavelmente mais rápida do que qualquer evento mecânico que o sensor precisa rastrear.
Para aplicações que exijam a contagem de pulsos a partir de engrenagens de rotação rápida ou discos de codificação, 1,5 kHz impõe um limite prático:A contagem confiável requer que cada evento alvo ocupa pelo menos um período de comutação completo, que a 1,5 kHz significa taxas de passagem de alvo até aproximadamente 750 eventos por segundo podem ser resolvidos de forma limpa.
A construção blindada focaliza o campo eletromagnético para a frente da face de detecção, evitando a extensão lateral do campo que seria absorvida pelo metal circundante em uma instalação de montagem de descarga.O E2E-X2D1-N enfia em furos de montagem M8 × 1 mm padrão e é fixado com as porcas de bloqueio M8 fornecidas, com a face do sensor em linha reta ou inserida no suporte metálico circundante.Este sistema protege a face de detecção do contacto mecânico direto em aplicações em que os alvos se aproximam por lados ou em que o espaço de instalação é limitado..
P1: Em que a versão E2E-X2D1-N (NO) difere da versão E2E-X2D2-N (NC)?
Os dois sensores são eletricamente idênticos em construção, habitação e distância de detecção.a variante D1 (NÃO) tem o transistor de saída desligado (circuito aberto) quando está parado e ligado quando o alvo é detectado; a variante D2 (NC) é a saída oposta que conduz quando está inactivo e abre quando o alvo é detectado. Escolha NO para bloqueios de detecção de presença padrão onde "alvo presente = circuito ativo";Escolher NC para aplicações à prova de falhas ou circuitos de lógica inversa, onde "alvo ausente = circuito ativo". "
P2: A corrente de vazamento é de 0,8 mA, isso causará uma saída falsa na entrada do meu PLC?
Para a grande maioria das placas de entrada PLC industriais, 0,8 mA é bem abaixo do limite mínimo de corrente no estado ON (normalmente 2 ‰ 5 mA).
A entrada permanece no estado OFF quando 0,8 mA flui através dela sem o alvo presente.
Se for utilizada uma entrada excepcionalmente sensível com um limiar ON muito baixo, uma resistência de desvio (5.6 kΩ a 10 kΩ) conectados em paralelo com a entrada do PLC desviarão a corrente de vazamento e evitarão qualquer falsa ativação.
P3: O objeto padrão de detecção é o ferro 12 × 12 × 1 mm. O que acontece com alvos menores?
A distância de detecção de 2 mm é caracterizada para a placa de ensaio de ferro de 12 × 12 × 1 mm.Áreas de alvo menores devolvem menos fluxo eletromagnético para a bobina do sensor e produzem distâncias de detecção efetivas mais curtas.
Para sensores M8, a área de alvo deve ser idêntica ou superior à área da face do sensor (círculo de aproximadamente 8 mm de diâmetro).um alvo de 4 × 4 mm, cerca de 70%.
Sempre medir o ponto de comutação real com as dimensões específicas de destino nas condições de instalação antes de fixar a posição de montagem mecânica.
P4: O E2E-X2D1-N pode funcionar com uma fonte de 12 V de corrente contínua?
Sim, a tensão de operação é de 10 a 30 V DC, que abrange fontes de 12 V e 24 V DC.
Na alimentação de 12 V, a tensão residual do transistor de saída do sensor reduz a tensão de carga efetiva, garantindo que a carga funcione de forma confiável nesta tensão reduzida.
Para placas de entrada PLC especificamente concebidas para entrada de 24 V,Verificar se a tensão de alimentação reduzida continua a satisfazer o requisito de tensão mínima de estado ligado da entrada no terminal de entrada, após ter tido em conta a queda do cabo e a tensão residual do sensor..
Q5: A classificação IP é IP67 mais "à prova de óleo" o que a designação à prova de óleo adiciona?
IP67 cobre a proteção contra a entrada de poeira (exclusão completa) e a imersão temporária em água (1m, 30 minutos).óleos hidráulicos, e líquidos de refrigeração para metalurgia fluidos que são quimicamente diferentes da água e atacam materiais de vedação de forma diferente.
O invólucro de aço inoxidável e a superfície de detecção PBT, combinados com a vedação à prova de óleo,qualificar o E2E-X2D1-N para ambientes de máquinas-ferramenta em que a exposição prolongada ao óleo é a condição normal durante toda a vida útil do sensor..
