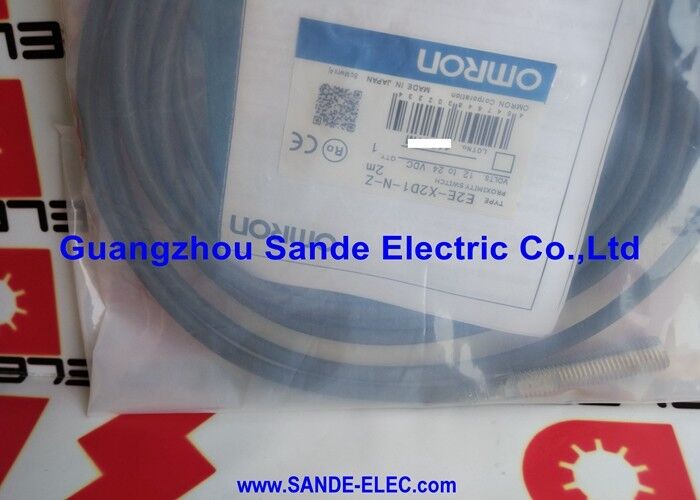

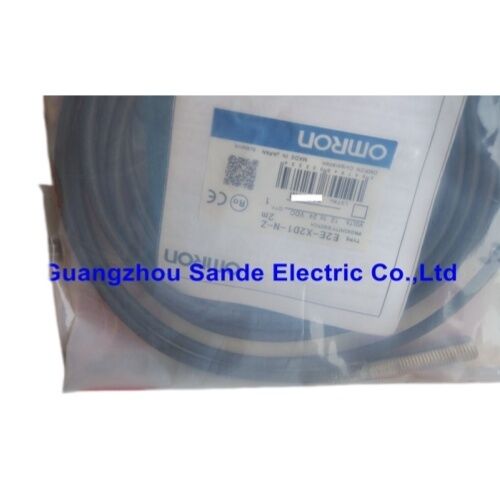

Sensor de comutação de proximidade OMRON E2E-X2D1-N-Z E2EX2D1NZ

Omron E2E-X2D1-N-Z | Sensor de Proximidade Indutivo — M8, 2mm, NPN 2 Fios NA, 10–30VDC, 1.5kHz, Aço Inoxidável, IP67

Visão Geral

O Omron E2E-X2D1-N-Z é um sensor de proximidade indutivo blindado M8 com corpo em aço inoxidável, distância de detecção de 2mm e saída NPN de 2 fios normalmente aberta em cabos.

Sua frequência de comutação de 1.5kHz — a especificação que mais se destaca imediatamente — o coloca em uma categoria de desempenho acima dos sensores M8 padrão, tornando-o a escolha apropriada quando a taxa de detecção excede o que um sensor de proximidade convencional pode rastrear.

Pequeno, rápido e em aço inoxidável.

Essas três características definem coletivamente o espaço de aplicação que este sensor ocupa.

A rosca M8 × 1mm se encaixa em furos onde um sensor M12 ou M18 não pode entrar — locais de fixação apertados, guias estreitas, ferramentas robóticas pequenas, painéis de instrumentos com espaço limitado. O corpo em aço inoxidável resiste a ambientes corrosivos e abrasivos onde sensores menores são frequentemente implantados.

E 1.5kHz fornece 0.67ms por ciclo de comutação — a velocidade de resposta necessária quando a taxa de ciclo da máquina ultrapassaria a capacidade de um sensor mais lento de rastrear eventos individuais.

O circuito NPN de 2 fios traz a simplicidade de design da conexão de dois fios para a categoria M8: dois condutores para o sensor, conectados em série com a carga entre a alimentação positiva e o retorno.

Sem condutor de alimentação separado. O indicador LED fornece confirmação visual do estado da saída no corpo do sensor — um auxílio de comissionamento e solução de problemas que ajuda a confirmar a detecção sem a necessidade de um multímetro na carga.

Especificações Principais

Aço Inoxidável em M8 — Construído para Instalações Exigentes em Pequenos Espaços

O corpo em aço inoxidável não é universal na categoria de sensores M8 — latão com revestimento de níquel é mais comum, e alguns sensores M8 usam corpos de plástico.

O corpo em aço inoxidável do E2E-X2D1-N-Z atende aos ambientes onde os sensores M8 são mais prováveis de serem instalados: dentro de ferramentas e fixações que são manuseadas com frequência, em zonas com pulverização pesada de refrigerante, em equipamentos adjacentes a alimentos onde os regimes de limpeza são agressivos e em aplicações onde o corpo do sensor pode ser contatado por peças em movimento ou mudanças de ferramenta.

O corpo em aço inoxidável mantém sua condição de superfície sob exposição química sustentada e contato mecânico que degradaria visivelmente um corpo de latão revestido ao longo de meses de serviço. Isso importa não apenas cosmeticamente, mas funcionalmente: uma superfície de corpo corroída ou picada na área da face de detecção pode afetar a uniformidade do campo eletromagnético e, em casos extremos de degradação, a distância de detecção.

O corpo em aço inoxidável mantém a integridade dimensional e de superfície durante a vida útil do sensor com manutenção mínima.

A proteção IP67 em M8 é consistente com os casos de uso do sensor — a distância de detecção de 2mm significa que o sensor está sempre instalado muito perto do alvo, tipicamente dentro da zona de trabalho da máquina onde a exposição a refrigerante, cavacos e fluidos de limpeza é realista.

1.5kHz — O Caso da Frequência

Sensores indutivos M8 padrão geralmente comutam a 200–800Hz. A taxa de 1.5kHz do E2E-X2D1-N-Z — um ciclo de comutação completo a cada 0.67ms — permite detecção confiável em aplicações que sensores de baixa frequência não conseguem atender. Dois exemplos tornam isso concreto.

Em uma mesa giratória indexada com 48 posições de indexação rodando a 20 indexações por segundo, o sensor que detecta cada posição de indexação deve comutar 20 vezes por segundo — 20Hz, trivialmente dentro da capacidade de qualquer sensor.

Mas se a mesma máquina for usada para detectar dentes individuais em um disco encoder de 200 dentes no eixo de acionamento do índice, a taxa de passagem de dentes na velocidade máxima é de 200 × (RPM da mesa).

A 100 RPM do eixo de acionamento, isso são 20.000 eventos de dente por minuto — 333 eventos por segundo, ou 333Hz. A 200 RPM, dobra para 667Hz. O E2E-X2D1-N-Z de 1.5kHz lida com detecção de dentes de 667Hz com uma margem de segurança de 2× e cobre velocidades do eixo de acionamento de até 450 RPM a 200 dentes antes de se aproximar do limite do sensor.

O segundo caso é a contagem de peças pequenas em transportadores de alta velocidade, onde componentes individuais passam pela face do sensor em taxas medidas em centenas por segundo.

Aqui a combinação de distância de detecção de 2mm — implicando um ponto de detecção muito pequeno que captura cada componente pequeno de forma limpa sem sobreposição — e frequência de comutação de 1.5kHz fornece contagens confiáveis de peças individuais em taxas de produção que sensores padrão mesclariam em um sinal ON contínuo.

FAQ

Q1: A saída é "NPN 2 fios" — como isso é conectado a uma entrada de PLC?

NPN de dois fios: conecte o fio positivo do sensor ao positivo da fonte de alimentação DC e o fio negativo (saída) do sensor em série com a entrada do PLC ao comum da fonte. Quando um alvo é detectado, o sensor conduz através da carga (entrada do PLC para o comum).

O sensor terá uma pequena corrente de fuga no estado OFF fluindo através da entrada do PLC mesmo quando nenhum alvo estiver presente — confirme que essa fuga está abaixo do limiar de ativação da entrada do PLC para evitar saídas falsas. Se a fuga causar um ON falso, adicione um resistor paralelo através da entrada do PLC (tipicamente 5.6–10kΩ) para desviar a corrente de fuga abaixo do limiar.

Q2: A distância de detecção de 2mm é suficiente para aplicações práticas de máquinas, ou é muito curta?

Dois milímetros são projetados para cenários de detecção onde o sensor deve ser instalado em folga mecânica muito apertada e o alvo passa de forma confiável a 1–1.5mm da face do sensor.

Usos típicos incluem detecção de peças metálicas pequenas em fixações, confirmação da presença de pinos, parafusos ou inserções em paletes de montagem e detecção de características metálicas finas (ranhuras, bordas, furos) em componentes rotativos.

A distância de detecção muito curta é um recurso, não uma limitação — ela fornece transições nítidas de ligado/desligado com histerese mínima e limites de detecção previsíveis em arranjos mecânicos apertados.

Q3: O corpo em aço inoxidável M8 requer alguma ferramenta de montagem especial?

Porcas sextavadas métricas M8 × 1mm e contraporcas padrão são usadas — o mesmo tamanho de ferramenta de qualquer fixador M8. Contraporcas em aço inoxidável são recomendadas para combinar com a resistência à corrosão do corpo e evitar problemas galvânicos na interface da rosca em ambientes úmidos.

Aperte as contraporcas até o aperto manual mais aproximadamente 1/4 de volta com uma chave inglesa — torque excessivo em roscas de aço inoxidável M8 arrisca o engripamento. Aplique composto anti-engripante nas roscas em instalações de aço inoxidável com aço inoxidável para evitar o engripamento das roscas durante a remoção futura.

Q4: Com uma frequência de comutação de 1.5kHz, qual é a velocidade máxima de um alvo metálico que este sensor pode detectar de forma confiável?

A taxa de detecção máxima depende tanto da frequência quanto do tamanho do alvo. A 1.5kHz, a largura de pulso mínima detectável é de aproximadamente 0.33ms. Para que um alvo seja detectado de forma confiável, ele deve permanecer dentro do campo de detecção por pelo menos um ciclo de comutação completo.

Um alvo de 2mm passando pela face do sensor a 1 m/s ocupa o campo por aproximadamente 2ms — bem dentro do tempo de ciclo de 0.67ms. A 10 m/s, o alvo de 2mm ocupa o campo por 0.2ms, que é menor que um ciclo — o sensor pode perdê-lo.

Para alvos pequenos e de movimento rápido, verifique a combinação de tamanho e velocidade do alvo com a especificação de tempo de resposta do sensor antes de se comprometer com a instalação.

Q5: O E2E-X2D1-N-Z pode ser instalado em um suporte de aço inoxidável sem reduzir sua distância de detecção?

Como um sensor blindado, o E2E-X2D1-N-Z pode ser montado nivelado em um suporte metálico — incluindo aço inoxidável — sem que o metal circundante reduza a distância de detecção de 2mm. A blindagem interna confina o campo para a direção frontal.

Certifique-se de que a contraporca aperte o sensor firmemente o suficiente para que a vibração durante a operação da máquina não afrouxe a posição axial, pois mesmo 0.5mm de movimento do sensor a uma distância de detecção nominal de 2mm representa uma mudança de 25% na lacuna de detecção.
