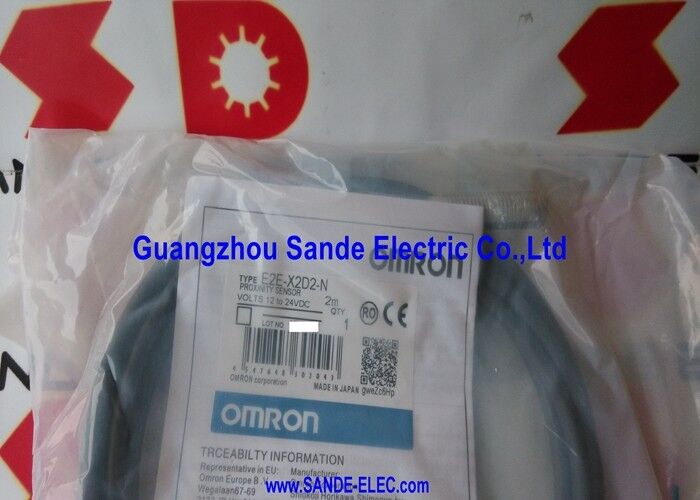

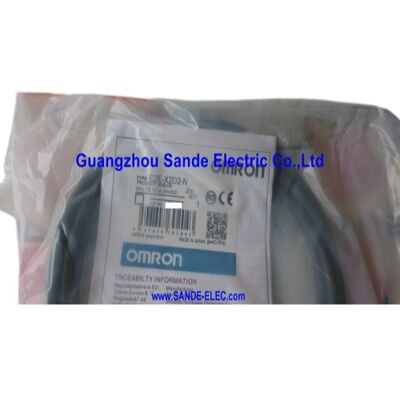

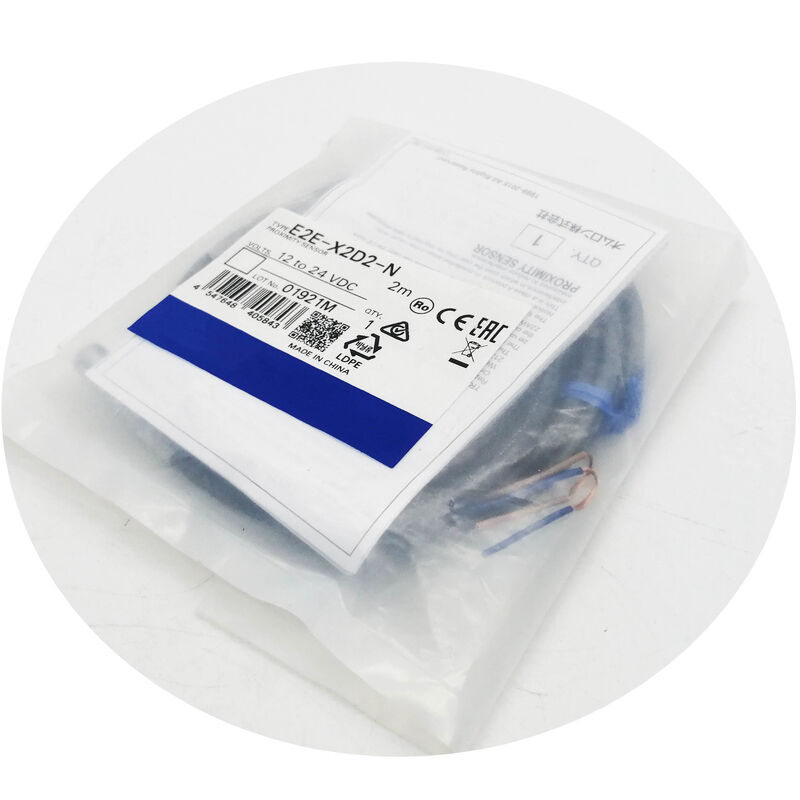

OOmron E2E-X2D2-Né a variante normalmente fechada do sensor de 2 fios DC de 2 mm blindado E2E M8 ∙ o gémeo físico do E2E-X2D1-N em todos os aspectos, exceto a lógica do estado de saída.
Quando a variante D1 abre seu circuito quando nenhum alvo está presente e o fecha quando um alvo é detectado, o D2 conduz quando está parado e abre quando o alvo se aproxima.
Essa inversão NC em vez de NO não muda nada sobre a construção física do sensor, a distância de detecção, o material da casa, ou a pegada de instalação,Mas muda fundamentalmente a forma como o sensor se integra num circuito de controlo..
Os sensores NC possuem uma característica inerente de segurança contra falhas que os sensores NO não possuem.Perda de energia produce o mesmo sinal que "alvo detectado"O circuito abre-se.
Para os bloqueios de segurança e para a monitorização do protector da máquina, este é o comportamento desejável: qualquer falha faz com que a máquina veja um circuito aberto,que a lógica de controlo trata como uma condição de proteção aberta ou insegura e responde parando a máquina.
Um circuito normalmente aberto, em contraste, falha no estado oposto um circuito aberto que a máquina pode interpretar como "sem alvo presente, seguro para continuar".
Na prática das máquinas-ferramenta, o E2E-X2D2-N é adequado sempre que a ausência de um alvo deva produzir um sinal de saída ativo (energético): confirmação com proteção fechada, detecção com fixação desacoplada,Verificação da porta totalmente retraída, e confirmação de funcionamento do transportador de chips, quando a saída a energizar for a condição normal e uma saída desenergizada indicar uma anomalia.
| Parâmetro | Valor |
|---|---|
| Sensores de distância | 2 mm (± 10%) |
| Ajuste de distância | 0·1,6 mm |
| Habitação | M8 × 1 mm, blindado, aço inoxidável SUS303 |
| Produção | 2 fios DC, NC, com polaridade |
| Tensão de alimentação | 12 ⋅ 24 V DC |
| Distância de operação | 10 ̊30V DC |
| Capacidade de comutação | 3 ‰ 100 mA |
| Corrente de vazamento | 0.8 mA no máximo |
| Frequência de resposta | 1.5 kHz |
| Cabos | PVC resistente a óleo de 2 m |
| Classificação IP | IP67 + à prova de óleo |
| Material de habitação | SUS303 aço inoxidável |
| Normas | EN60947-1, EN60947-5-2, CE |
A escolha entre NC e NO é uma decisão de design de controle antes de ser uma decisão de seleção de sensor.
Se a resposta for "alvo presente = saída ligado" Detecção de alvo fecha-lo e energiza a carga.
Se a resposta for "alvo ausente = saída ligada" ?? monitorização da porta fechada, confirmação da presença do guarda, bloqueio seguro para operação ?? utilizar a variante NC (E2E-X2D2-N).Detecção de alvo abre-o e desativa a carga, que o programa PLC interpreta como uma mudança de condição.
Na configuração NC, o sensor realiza o seu trabalho de detecção ao contrário: quando o protector ou a porta está na posição segura (fechada/presente), o alvo (montado na porta/protector) está no campo de detecção,A saída do E2E-X2D2-N está aberta e a entrada do PLC indica OFF.
Isto parece contra-intuitivo, mas é a abordagem do circuito de segurança padrão. O programa PLC confirma a segurança, esperando que a entrada esteja desligada.e qualquer condição que abre o circuito (incluindo falha de cabo) produz a mesma leitura OFF.
O invólucro de aço inoxidável SUS303 do E2E-X2D2-N resiste ao ataque químico combinado de refrigerantes de corte à base de água alcalina (que atacam o latão), óleos de corte finos,Contaminação por fluidos hidráulicos, e os agentes de limpeza utilizados na manutenção de máquinas.
As carcaças de latão com revestimento de níquel toleram bem a exposição a curto prazo, mas podem desenvolver corrosão por poços em imersão prolongada em refrigerante, particularmente com refrigerantes alcalinos de alta concentração.
O aço inoxidável elimina este modo de falha, que é importante em instalações de sensores que devem funcionar continuamente por anos sem substituição.
The PBT (polybutylene terephthalate) thermoplastic sensing face provides additional chemical resistance for the sensor's most exposed surface — the face that is directly aimed at the target and receives the highest fluid contact.
O PBT mantém a sua estabilidade dimensional e a suavidade da superfície em óleos e líquidos de refrigeração que podem inchar ou degradar plásticos mais macios,preservando a geometria da face de detecção que determina a precisão da lacuna de ar do sensor ao longo da sua vida útil.
P1: Na configuração NC, o que a entrada do PLC lê quando o E2E-X2D2-N está instalado e alimentado, mas nenhum alvo está no alcance?
Quando alimentado sem alvo no campo de detecção, o transistor de saída E2E-X2D2-N conduz fluxos de corrente através da carga (entrada do PLC) e a entrada lê ON (lógica 1, assumindo lógica positiva).
Quando um alvo entra no campo de detecção de 2 mm, a saída se abre, a corrente cai para o nível de vazamento de 0,8 mA e a entrada do PLC lê OFF (lógica 0).abre-se na detecção.
P2: O E2E-X2D2-N tem saída NC importa qual fio é positivo e qual é negativo na instalação?
Sim, importa. O circuito de 2 fios de CC é polarizado ∙ o sensor definiu terminais positivos e negativos apesar de ter apenas dois fios.
A codificação padrão de cores de fios da Omron para sensores DC 2-wire é: fio marrom = alimentação positiva (conectar a +24V DC),fio azul = carga/saída (conectar em série com carga para alimentação comum).
A proteção do supressor de sobretensão evita danos permanentes de uma breve inversão de polaridade, mas é necessária uma fiação correta para a operação.
P3: Pode o E2E-X2D2-N detectar através de uma fina cobertura de metal não ferroso para detectar um alvo ferroso por trás dele?
O campo de detecção do E2E-X2D2-N penetra em materiais não metálicos (capas de plástico, vidro, tinta) com efeito mínimo.
As folhas de metal não ferroso entre o sensor e o alvo são mais complexas: thin aluminium or brass sheets reduce the field somewhat but may allow the ferrous target to still be detected if the combined gap (sheet thickness + air gap to target) remains within the effective sensing range.
Escudos de metais não ferrosos espessos absorvem o campo de forma mais significativa.
Os ensaios com os materiais específicos na instalação real são a única forma fiável de confirmar a capacidade de detecção através de uma camada intermediária não ferrosa.
P4: A uma frequência de 1,5 kHz, qual é o movimento mais rápido do alvo que o E2E-X2D2-N pode rastrear de forma confiável?
Para rastreamento confiável, um alvo deve permanecer dentro do campo de detecção por pelo menos um ciclo completo.
Um alvo de 2 mm que passa a 3 m/s atravessa a zona de detecção do sensor em aproximadamente 0,67 ms
Para uma detecção fiável, o alvo deve ser maior que 2 mm ou mover-se mais lentamente do que 3 m/s.
Para a contagem de aplicações com alvos de movimento rápido, o tempo de trânsito-alvo deve ser calculado com base neste limite de frequência com uma margem de segurança.
Q5: É necessária alguma configuração ou calibração após a instalação do E2E-X2D2-N?
A E2E-X2D2-N é calibrada de fábrica para a sua distância de detecção de 2 mm.
A instalação envolve o enfiamento do sensor num buraco M8 no espaço de detecção correto (dentro da distância de ajuste de 0 ‰ 1,6 mm), a fixação com as porcas de bloqueio, a ligação dos dois fios,e verificar a operação correta, confirmando as alterações do estado de saída quando um alvo ferroso entra e sai do campo de detecção.
O indicador LED confirma o estado de saída no corpo do sensor.
