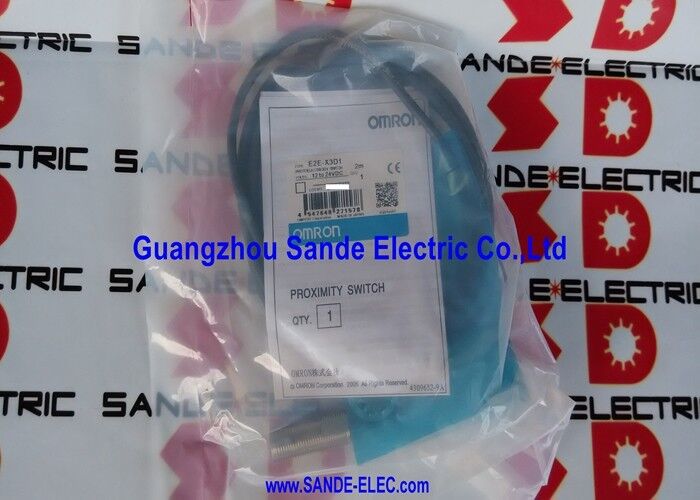

Interruptor de proximidade E2E-X3D1 E2EX3D1

Omron E2E-X3D1 | Sensor Indutivo Blindado M12 — 3mm / CC 2 Fios NA / 1kHz / IP67 + à Prova de Óleo

Número da Peça: E2E-X3D1

Fabricante: Omron (Japão)

Tipo de Produto: Sensor Indutivo — M12 Blindado

M12 vs M8 — Mais do que o Tamanho da Rosca

A transição de M8 para M12 traz duas vantagens práticas. A face de detecção maior gera um campo eletromagnético mais forte, motivo pelo qual o E2E-X3D1 M12 atinge uma distância de detecção de 3 mm, enquanto uma variante blindada M8 do mesmo tipo atinge apenas 2 mm. A folga extra é importante em instalações reais onde a expansão térmica, o desgaste do mecanismo e as tolerâncias de montagem atuam simultaneamente para deslocar a lacuna efetiva durante o ciclo de operação da máquina.

A rosca M12 também proporciona maior estabilidade de montagem. Em ambientes de alta vibração — mesas rotativas, prensas, acionamentos de esteiras — a maior capacidade de torque da porca de travamento mantém o sensor na posição onde as montagens M8 podem gradualmente se soltar sob carga de vibração contínua.

A faixa de ajuste de 0 a 2,4 mm fornece a zona de trabalho para comutação confiável e estável. O LED verde informa diretamente se o alvo está dentro dessa faixa — nenhum multímetro é necessário durante a comissionamento. O sensor está dentro das especificações quando ambos os LEDs estão ativos juntos: o vermelho indicando detecção, o verde confirmando que a lacuna está correta.

Opções de Conexão

O E2E-X3D1 designa a especificação de detecção. As variantes de conexão atendem a diferentes padrões de fiação de máquinas sem diferença no desempenho de detecção:

• E2E-X3D1-N 2M / 5M — cabo de PVC pré-conectado resistente a óleo, pontas desencapadas
• E2E-X3D1-M1 — conector M12, arranjo de pinos padrão
• E2E-X3D1-M1G — conector M12, arranjo de pinos IEC (compatível com cabos de campo E2E-X7D1-M1G)

Especificações Principais

FAQ

Q1: Qual é a diferença prática entre o E2E-X3D1 (M12) e o E2E-X2D1 (M8)?

Distância de detecção: 3 mm (M12) vs 2 mm (M8). Frequência de resposta: 1 kHz (M12) vs 1,5 kHz (M8). Carcaça: M12 é mais estável em ambientes de alta vibração. O M12 também possui indicadores LED duplos. Escolha M8 para espaços de instalação apertados; escolha M12 para maior folga de detecção, melhor estabilidade de montagem ou detecção de alvos maiores.

Q2: A distância de ajuste é de 0 a 2,4 mm em um sensor nominal de 3 mm — por que a faixa de ajuste é menor que a distância de detecção nominal?

A distância de detecção nominal de 3 mm é o valor caracterizado em laboratório para o alvo de teste padrão em condições controladas. A faixa de ajuste de 0 a 2,4 mm (aproximadamente 80% do nominal) é a zona de trabalho prática que absorve a variação do mundo real: tolerância de fabricação (±10%), efeitos de temperatura (±10% em −25°C a +70°C), variação de tensão e diferenças na superfície do alvo. Ajustar dentro dessa faixa garante comutação confiável em todas as condições operacionais simultaneamente.

Q3: O alvo real é aço inoxidável 316, não ferro. Qual distância de detecção efetiva deve ser esperada?

Aço inoxidável austenítico (304/316) tem um fator de correção de aproximadamente 0,6–0,75× para sensores E2E blindados. Para o E2E-X3D1, isso resulta em uma distância de detecção efetiva de aproximadamente 1,8–2,25 mm para um alvo de aço inoxidável 316 de tamanho comparável. Ajuste a lacuna de instalação dentro dessa faixa efetiva calculada e verifique o ponto de comutação real antes de finalizar a montagem mecânica.

Q4: Dois sensores E2E-X3D1 podem ser montados adjacentes um ao outro sem interferência mútua?

A interferência mútua é possível quando os campos de detecção de dois sensores se sobrepõem — tipicamente quando montados lado a lado em espaçamento próximo ou frente a frente. A Omron especifica uma separação mínima lado a lado de aproximadamente 30–40 mm entre as faces dos sensores para variantes M12 E2E de frequência padrão. Para instalações mais próximas, a série E2E-X3D15 usa frequências de oscilação diferentes entre sensores adjacentes.

Q5: O LED vermelho está apagado, embora a entrada do CLP leia LIGADO. O que isso indica?

O LED vermelho espelha o estado de comutação da saída do sensor. Se o CLP lê LIGADO, mas o LED vermelho está apagado, o sinal de entrada pode estar vindo de outro lugar — verifique curtos na fiação ou outro sensor na mesma entrada do CLP. Se tanto o LED quanto o CLP estiverem lendo inesperadamente, verifique a tensão de alimentação no sensor (deve ser 10–30V CC) e verifique se o alvo está dentro da faixa de ajuste de 0–2,4 mm quando o indicador LED verde também é verificado.
