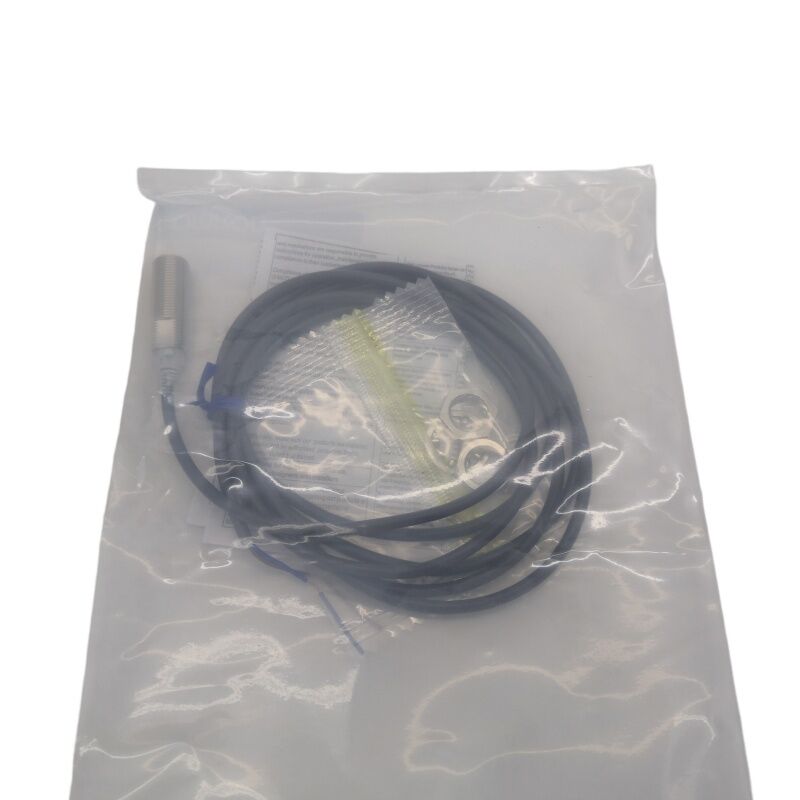

Novo interruptor de proximidade de caixa E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N. Sensor de Proximidade Indutivo M12 Escondido, 3mm NO, DC 2-Wire, 1030VDC, 1kHz, Dual LED, IP67 à prova de óleo, 2m de cabo pré-cableado

Resumo

OOmron E2E-X3D1-Né um sensor de proximidade indutivo blindado M12 com uma distância de detecção de 3 mm e uma saída de 2 fios de corrente contínua normalmente aberta, pré-cableado com um cabo de PVC resistente a óleo de 2 metros.

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

Dentro da série E2E da Omron, o X3D1-N no tamanho do corpo M12 ocupa um terreno médio prático.O fio M12 e a distância de detecção de 3 mm representam a combinação de tamanho para gama mais amplamente utilizada em aplicações gerais de máquinas-ferramenta industriais e automação.

O aumento do M8 (2mm sensing) para o M12 (3mm sensing) adiciona um milímetro de distância de detecção, reduzindo a sensibilidade ao desalinhamento de montagem, variação da superfície do alvo,e expansão térmica estrutural que pode deslocar o intervalo de detecção real para longe de seu valor definido durante a produção.

O cabo pré-cableado de 2 metros é adequado para configurações de máquinas em que o sensor está localizado a poucos metros do painel de controle ou da caixa terminal.

Não é necessária uma tabela de atribuição de pinos de conector, nenhum conector de campo para a fonte ou montar o sensor chega com suas extremidades de fio nuas e prontas para conexão terminal.

Para instalações ou aplicações com vibrações mais elevadas que exijam a substituição de sensores sem desconectar cabos fixos,A variante do conector M1G fornece a mesma especificação elétrica com uma interface M12 desconectável de campo.

Principais especificações

Indicadores de LED duplos

O E2E-X3D1-N carrega dois indicadores LED que servem funções separadas e complementares.desligado quando aberto fornecendo confirmação operacional contínua sem uma ferramenta de diagnóstico.

O LED verde indica se o alvo está dentro da faixa de configuração 0 ∼ 2,4 mm, indicando que o sensor está operando em sua zona de detecção confiável e não na margem de sua capacidade de detecção.

Durante a instalação, o LED verde é a principal ferramenta de comissionamento.um LED verde constante confirma que o intervalo de corrente está dentro da distância de configuração confiável.

Se o indicador verde deixar de acender ou piscar à medida que o alvo se desloca, o espaço excede a distância de fixação e a posição de montagem precisa de ser ajustada.

Isto elimina a configuração de intervalos de tentativa e erro e reduz o tempo entre a primeira ligação e a operação confiável confirmada para uma verificação visual.

DC 2-Wire NO Simplicidade com restrições definidas

O circuito de 2 fios de corrente contínua coloca o sensor em série com a carga entre a fonte positiva e a comum.

Quando um alvo entra no campo de 3 mm, a saída conduz e a corrente flui através da carga.

Dois condutores de carga positiva e carga carregam função de alimentação e sinal, eliminando o fio de alimentação dedicado de desenhos de sensores de 3 fios.

As restrições práticas são mínimas: a corrente de carga deve ser de pelo menos 3 mA para uma conmutação confiável (atendida por todas as entradas digitais PLC padrão), e o 0.A fuga de 8 mA fora de funcionamento não deve atingir o limiar ON da entrada (interruptor de entrada PLC padrão de 24 V a 5 mA ou mais), deixando a fuga de 0,8 mA bem limpa).

Para qualquer carga com características de corrente incomuns, verificar ambos os parâmetros antes da instalação.

O supressor de sobretensão do sensor e a proteção contra curto-circuito absorvem erros de instalação e transientes de carga indutiva que, de outra forma, danificariam o estágio de saída.

Instalação de escudo de descarga ️ Versatilidade no campo

A blindagem interna concentra o campo de detecção eletromagnética axialmente, impedindo o campo lateral que seria absorvido pelo metal circundante em uma instalação de suporte metálico.

O E2E-X3D1-N enfia em furos de M12 × 1 mm, monta-se em metal e fixa-se com porcas de bloqueio M12.

Para as instalações que exijam que a face do sensor seja colocada para trás da face da superfície metálica, o intervalo de distância de regulação (0 ̊2.4 mm) fornece a margem de ajuste sem alterar a configuração de montagem mecânica.

Perguntas frequentes

Q1: Qual é a interface de conexão do E2E-X3D1-N

Os navios E2E-X3D1-N são equipados com 2 m de cabo de PVC resistente ao óleo terminado com pontas de fio nu.fio marrom (fornecimento positivo .

Os parafusos terminais no painel de comando ou na caixa de junção da máquina recebem as extremidades nuas diretamente.

P2: Como a frequência de resposta de 1 kHz afeta a escolha deste sensor para aplicações de contagem?

A 1 kHz, o sensor completa 1000 ciclos completos de detecção ON/OFF por segundo.Cada alvo deve permanecer dentro do campo de detecção por pelo menos um ciclo completo .

Uma limitação prática: alvos que passam a 1 m/s através de uma zona de detecção de 3 mm em aproximadamente 3 ms, cobrindo 4,5 ciclos de comutação a 1 kHz.Menos de um ciclo.

Para aplicações com matrizes de alvos em movimento rápido, calcular o tempo de trânsito esperado em relação ao período de 1 kHz para confirmar uma contagem fiável.

P3: O objeto padrão de detecção é o ferro 12 × 12 × 1 mm

O alumínio tem um fator de correção de aproximadamente 0,3 ‰ 0,4 × para sensores blindados E2E M12.Alvos de alumínio do mesmo tamanho produzem uma distância de comutação efetiva de aproximadamente 0.9×1.2mm.

Os alvos de alumínio mais pequenos reduzem ainda mais.medir o ponto de comutação real com a parte específica e validá-lo em relação ao espaço de instalação antes de fixar a posição do sensor.

P4: O E2E-X3D1-N pode ser substituído pela variante do conector M1G sem alterar a fiação do PLC?

As especificações de detecção, circuito de saída e tensão de alimentação são idênticas entre o E2E-X3D1-N (cabo) e o E2E-X3D1-M1G (conector M12).

A substituição pela variante do conector requer a obtenção de um conjunto de cabos de campo M12 compatível e o encaminhamento para o terminal do painel de controle.com apenas o cabo de campo adicionado entre o terminal e o conector do sensor.

A disposição dos pinos dos conectores (marrom = pin 1 = +V, azul = pin 4 = 0V) deve corresponder à fiação do conjunto de cabos.

P5: O E2E-X3D1-N requer algum ajuste após a instalação?

O sensor é calibrado de fábrica para uma distância nominal de detecção de 3 mm.

Após a montagem num espaço dentro do intervalo de regulação de 0-2,4 mm e a ligação do cableamento,Verificar o funcionamento, confirmando que o LED vermelho se acende quando o alvo está no intervalo e o LED verde está fixo (indicando que o intervalo está dentro da distância de definição confiável).

Se o LED verde estiver desligado ou instável, reduza o espaço até que ilumine de forma constante.
