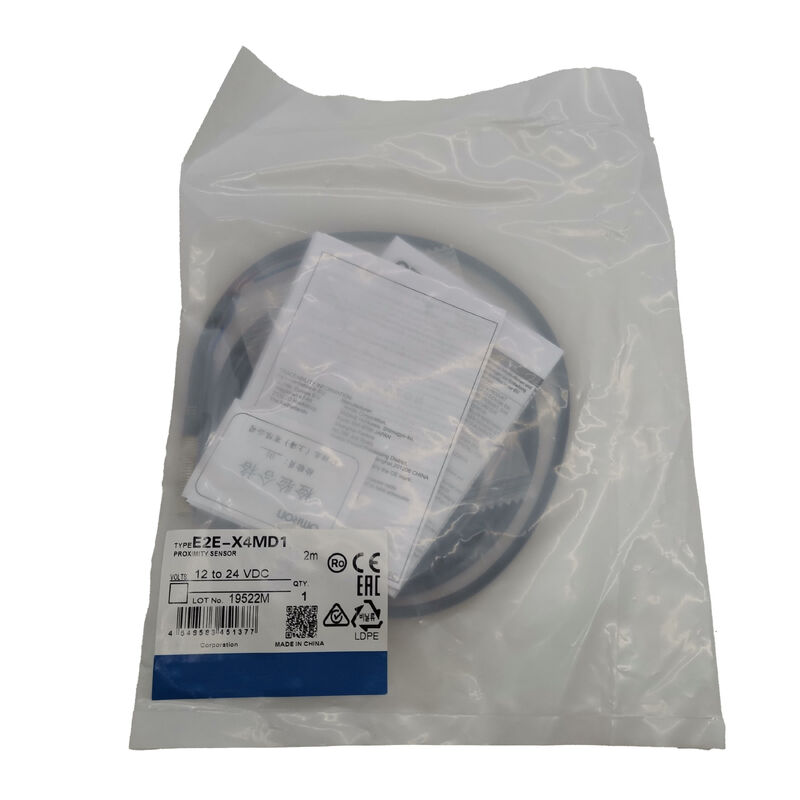

Interruptor de proximidade E2E-X4MD1 E2EX4MD1

Omron E2E-X4MD1 ∙ Sensor de Proximidade Indutiva ∙ M8 Desprotegido, 4mm NO, DC 2-Wire, 1030VDC, 1kHz, Dual LED, aço inoxidável, IP67, cabo de 2m

Resumo

OOmron E2E-X4MD1é um sensor de proximidade indutivo M8 sem blindagem que fornece uma distância de detecção de 4 mm com saída de 2 fios DC normalmente abertos.

Na matriz de sensores E2E da Omron,A designação "MD" identifica a variante de médio alcance M8 sem blindagem (sem descarga) o modelo em que a capacidade de detecção da carroçaria M8 é maximizada pela eliminação do anel de blindagem interno, estendendo o campo eletromagnético para a frente e para os lados, e alcançando um alcance de detecção de 4 mm a partir de uma caixa onde a construção blindada produz apenas 2 mm.

O trade-off é a restrição de instalação: sem blindagem interna, o campo de extensão lateral do sensor é absorvido pelo metal circundante se a face do sensor estiver flush com um suporte de metal.

A instalação sem blindagem requer uma zona livre de metais em torno da face de detecção.com a superfície metálica circundante situada atrás da ponta do sensor ativo a uma distância de bloqueio especificada.

Este é um requisito de instalação gerenciável na maioria das aplicações; quando um intervalo de detecção mais longo dentro do corpo compacto M8 é mais importante do que a capacidade de montagem em metal,a E2E-X4MD1 é a escolha correta.

The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.

Tanto a caixa como a superfície de detecção mantêm a sua precisão dimensional e integridade química em exposição prolongada ao fluido.

Principais especificações

Construção sem blindagem ¥ 4 mm de um corpo M8

A relação entre blindagem e faixa de detecção é direta no design de sensores indutivos: blindagem interna limita o campo eletromagnético oscilante a um cone projetado para a frente,Protegendo as instalações montadas a jato contra a absorção de metais, mas reduzindo inerentemente a intensidade do campo e, portanto, a amplitude de detecção.

A remoção do escudo permite que o campo se expanda em todas as direções da bobina, produzindo um volume de detecção maior e um alcance maior ao custo da extensão lateral do campo.

No tamanho do corpo M8, o E2E blindado atinge 2 mm; o E2E-X4MD1 não blindado atinge 4 mm do mesmo diâmetro do corpo.

That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor face, ou quando o alvo for menor do que a placa de ensaio padrão e a distância de detecção extra compensar parcialmente a área de alvo reduzida.

A distância diferencial máxima de 15% (em comparação com 10% para modelos blindados) reflete a característica de comutação inerentemente mais suave dos sensores não blindados.

O ponto de comutação varia numa zona ligeiramente maior à medida que o alvo se aproxima e se retira de diferentes direcções.mas digno de nota para requisitos de repetibilidade de posição de alta precisão.

Dual LED + Diagnostic Output Delay

Como outros modelos E2E com o design de indicador duplo, o E2E-X4MD1 possui um LED de saída vermelho e um LED verde de intervalo de configuração. O LED vermelho confirma instantaneamente cada evento de detecção;O LED verde confirma que o sensor está a funcionar dentro do seu limite de fiabilidade 0 ̊3.2 mm de distância de regulação, que assegura uma verificação contínua da saúde da instalação durante a produção.

O atraso de saída de diagnóstico de 0,3 a 1 segundo é uma característica específica deste modelo: em configurações de autodiagnóstico, the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.

Em aplicações padrão de detecção de posição, this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.

Compatibilidade da tensão residual e da carga

A tensão residual de 3V max aplica-se ao circuito de saída quando o sensor está conduzindo com cabo de 2 m a carga nominal.3V residual significa que a carga vê aproximadamente 21V quando a saída do sensor está ligadaPara placas de entrada PLC padrão com uma tensão ON mínima de 11V, isto está bem dentro das especificações.

Para dispositivos de carga com tensões ON mínimas mais elevadas (algumas bobinas de relé mais antigas ou luzes piloto concebidas para funcionamento completo de 24 V),Verificar se 21 V no terminal de carga é suficiente para ativar o dispositivo de forma fiável em todas as condições, incluindo a tolerância de tensão de alimentação de baixo nível..

Perguntas frequentes

P1: Qual é a "zona livre de metais" necessária para a instalação sem blindagem E2E-X4MD1?

A Omron especifica a zona livre de metais de montagem na documentação de instalação da série E2E com base no diâmetro do corpo do sensor.O furo do suporte metálico deve ser amarrado ou contra-absorvido de modo a não existir material metálico num raio de aproximadamente 1 × o diâmetro do corpo do sensor (8 mm) do perímetro da face de detecção..

A ponta do sensor deve sobressair do buraco de montagem a uma distância especificada.Essas dimensões são fornecidas nos diagramas de instalação da Omron e variam ligeiramente em função do tamanho do corpo e da distância de detecção. Verifique sempre com os dados do catálogo E2E para modelos M8 sem blindagem..

P2: O objeto padrão de detecção é 20 × 20 × 1 mm de ferro maior que o alvo de 12 × 12 mm do sensor M12.

A área de alvo padrão maior compensa o campo de detecção mais amplo e menos focado de um sensor não blindado.,exigindo uma área de alvo maior para devolver fluxo suficiente ao receptor para comutação confiável.

A placa de ensaio de 20 × 20 mm garante que a caracterização do sensor reflita a cobertura de campo em toda a geometria do campo não blindado.Medir a distância de comutação real com o alvo real.

P3: O E2E-X4MD1 pode detectar metais não ferrosos como alumínio ou cobre?

Sim, mas a distâncias de detecção efetivas mais curtas. Os metais não ferrosos têm fatores de correção em relação ao ferro: alumínio aproximadamente 0,3 × 0,4 ×, latão aproximadamente 0,4 × 0,5 ×, cobre aproximadamente 0,3 ×.A uma distância de detecção de ferro de 4 mm, os alvos de alumínio produzem um alcance efetivo de aproximadamente 1,2 ∼1,6 mm ∼ ainda detectável, mas exigindo um intervalo de instalação muito mais próximo.Verifique sempre com a liga metálica específica, espessura e dimensões-alvo, uma vez que a composição da liga afeta significativamente o fator de correcção.

P4: A temperatura de funcionamento é de -25°C a +70°C para o sensor, de -40°C a +85°C para o armazenamento.

Não é necessário um procedimento específico de ruptura, mas após armazenamento a temperaturas muito baixas (abaixo de -25°C) deve permitir-se que o sensor se equilibre à temperatura de funcionamento antes da utilização.Alimentação de um sensor indutivo quando os seus componentes internos estão abaixo do nível mínimo de funcionamento nominal corre o risco de formação de condensação no interior da caixa se estiver presente umidade ambiente, e os componentes eletrónicos podem não funcionar dentro das especificações até dentro da gama de temperatura de funcionamento.

A prática industrial padrão consiste em colocar os sensores armazenados a frio a uma temperatura de funcionamento num ambiente limpo e seco antes da instalação.

P5: Qual é a diferença entre as variantes E2E-X4MD1 e E2E-X4MD2?

O sufixo D1 indica a saída normalmente aberta (NO) quando o alvo é detectado.

O sufixo D2 é a variante normalmente fechada (NC) que conduz quando nenhum alvo está presente e abre quando o alvo é detectado.,O número de cabos) é idêntico.

Escolher D1 para circuitos padrão de detecção de presença em que a detecção de alvo ative a carga; escolher D2 para circuitos à prova de falhas ou aplicações de lógica inversa em que seja necessária uma saída em estado de inatividade.
