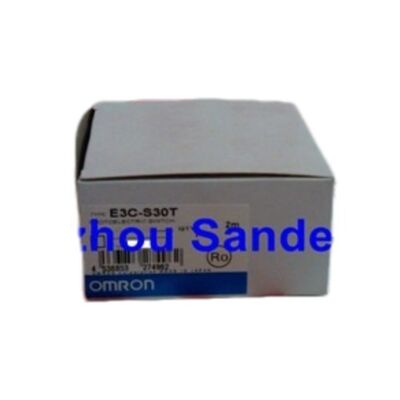

Interruptor fotoelétrico original OMRON E3C-S30T E3CS30T E3C-S30T

Cabeça de Sensor Óptico Omron E3C-S30T

Visão Geral

O Omron E3C-S30T é uma cabeça de sensor fotoelétrico de feixe passante compacta, projetada para sistemas de detecção com amplificador separado, onde o espaço de instalação é limitado e o ponto de detecção precisa ser posicionado independentemente da eletrônica de controle.

Pertence à família E3C, que a Omron apresenta como uma plataforma de sensor fotoelétrico compacta com amplificador separado, projetada para economizar espaço e permitir montagem próxima. Dentro dessa família, o E3C-S30T é um tipo de feixe passante com visão lateral, com uma distância de detecção de 300 mm e fonte de luz infravermelha.

Essa arquitetura é útil quando o local de detecção é pequeno, lotado ou difícil de cabear com um sensor autônomo maior.

Ao separar a cabeça de detecção do amplificador, o projetista pode montar uma cabeça óptica muito compacta na máquina, mantendo a eletrônica de condicionamento de sinal em um local mais conveniente.

No trabalho de automação prático, isso torna o E3C-S30T uma forte opção para seções estreitas de equipamentos, pontos de transferência compactos, caminhos de manuseio de precisão e zonas de detecção de pequenos mecanismos.

Por ser um tipo de feixe passante, o E3C-S30T é particularmente útil onde a certeza da detecção é mais importante do que a simplicidade da fiação.

A detecção de feixe passante pode ser mais tolerante a variações de cor e superfície do alvo do que a detecção difusa, razão pela qual é frequentemente selecionada para detecção de objetos opacos pequenos, folgas estreitas de máquinas e comutação estável em aplicações onde o comportamento da luz refletida seria menos previsível.

Especificações Principais

Design com Amplificador Separado — Melhor para Espaços Apertados

O design com amplificador separado é a característica definidora deste modelo. Em layouts de máquinas onde o ponto de detecção real é muito pequeno ou de difícil acesso, separar a cabeça do amplificador oferece ao construtor muito mais flexibilidade.

A cabeça do sensor pode ser colocada exatamente onde o alvo passa, enquanto o amplificador pode ser instalado onde a fiação, o ajuste e a manutenção são mais fáceis de lidar.

Isso pode fazer uma diferença real na automação compacta.

Em vez de comprometer o local de detecção para acomodar um corpo autônomo maior, o projetista pode manter a cabeça óptica próxima ao mecanismo e ainda manter hardware de controle de fácil manutenção em outro lugar. Esta é uma das principais razões pelas quais os sensores com amplificador separado permanecem relevantes em máquinas de precisão e equipamentos de montagem compactos.

Detecção de Feixe Passante — Estável para Alvos Opacos Pequenos

A detecção de feixe passante é frequentemente escolhida quando a detecção confiável de interrupção é mais importante do que a flexibilidade reflexiva ampla. Como o feixe viaja diretamente do emissor para o receptor, o sensor é menos influenciado pela cor ou acabamento da superfície do alvo do que os tipos difusos-refletivos.

Na prática, isso torna o E3C-S30T bem adequado para objetos opacos pequenos, confirmação de passagem de peças e detecção em zonas estreitas onde a repetibilidade é importante.

A distância de detecção de 300 mm oferece um alcance de trabalho útil sem forçar o projetista a uma plataforma de sensor muito maior.

Para equipamentos pequenos e seções de esteira ou transferência estreitas, esse equilíbrio entre o tamanho compacto da cabeça e o alcance do feixe utilizável é uma vantagem muito prática.

FAQ

P1: Para que tipo de aplicações o E3C-S30T é mais adequado?
É mais adequado para tarefas de automação compacta que necessitam de detecção estável por feixe passante, como detecção de passagem de peças, confirmação de ponto de transferência, monitoramento de mecanismos estreitos e detecção de objetos opacos pequenos em equipamentos com espaço limitado.

P2: Por que um engenheiro escolheria uma cabeça de sensor com amplificador separado?
A principal razão é a flexibilidade de instalação. A cabeça do sensor pode ser montada em um local mecânico apertado, enquanto o amplificador é colocado onde o ajuste e a fiação são mais fáceis.

Isso é especialmente útil em máquinas compactas ou quando o caminho do alvo é fisicamente difícil de alcançar com um sensor autônomo maior.

P3: Qual é a vantagem prática da detecção de feixe passante?
A detecção de feixe passante é geralmente mais estável para detecção de objetos opacos porque o evento de comutação é baseado na interrupção do feixe, em vez da intensidade da luz refletida.

Isso o torna menos sensível à cor e ao acabamento da superfície do alvo do que muitos métodos difusos.

P4: O E3C-S30T é adequado para ambientes hostis?
Ele é destinado ao uso industrial e a Omron publica uma faixa de operação ambiente de -25 a +70 °C. A cabeça E3C-S30T tem classificação IP60, portanto, é mais adequada para máquinas internas protegidas do que para lavagem direta ou exposição a líquidos pesados.

P5: O que os compradores devem verificar antes de fazer o pedido?
Os compradores devem confirmar se a máquina usa uma arquitetura de amplificador separado E3C, se um método de feixe passante é apropriado, se o alcance de detecção de 300 mm corresponde ao layout e se o formato da cabeça e o estilo do cabo se encaixam na instalação.

Em trabalhos de substituição, a compatibilidade do amplificador associado também deve ser verificada.
