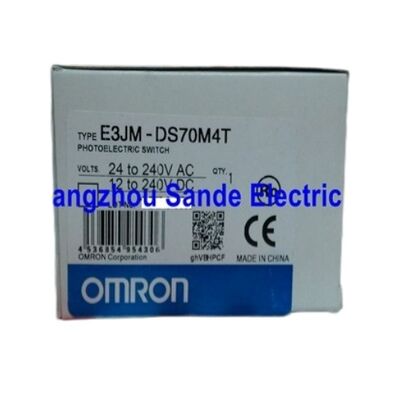

Sensor de interruptor fotoelétrico da Omron E3JM-DS70M4T E3JM-DS70M4T E3JMDS70M4T

Sensor fotoelétrico de relevo AC/DC da Omron E3JM-DS70M4T

Resumo

O Omron E3JM-DS70M4T é um sensor fotoelétrico de alimentação integrado projetado para aplicações industriais que necessitam de detecção difusa-refletora, saída de relé,e ampla compatibilidade de potência AC/DC num corpo.

A Omron identifica este modelo como um sensor de tipo quadrado, difuso-refletor com uma distância de detecção de 700 mm para um alvo de papel branco, fonte de luz LED infravermelha, saída de relé,Função de luz/escuridão selecionável, e funcionalidade de temporizador.

Essa especificação torna-o especialmente útil em equipamentos onde a simples detecção fotoelétrica deve ser integrada de forma limpa em sistemas de controlo de tensão mista ou mais antigos.

Um dos pontos fortes mais práticos deste modelo é a sua ampla oferta.

Uma vez que suporta tanto 100 a 240 VAC quanto 24 a 240 VDC, pode ser aplicado em uma gama mais ampla de ambientes de planta do que muitos sensores de baixa tensão.

No trabalho de modernização, isso pode reduzir as alterações de fiação e tornar mais fácil a substituição ou especificação de um sensor sem redesenhar a arquitetura de energia do painel circundante.

A saída do relé também dá ao E3JM-DS70M4T uma clara vantagem industrial em sistemas de controle legado e misturados.

Em vez de exigir um estágio de entrada de transistor, ele pode fornecer uma interface de comutação de estilo contato que é muitas vezes mais fácil de integrar na lógica de relé, circuitos de alarme, caminhos de interligação,e circuitos de controlo da máquina existentes.

Combinado com a seleção do temporizador e o ajuste da sensibilidade, ele dá ao instalador mais flexibilidade do que um sensor fotoelétrico básico de função fixa.

Principais especificações

Saída de relé e amplo fornecimento de CA/CC

A combinação de potência de relevo e de grande potência de AC/DC torna este modelo especialmente atraente em trabalhos de modernização e manutenção industriais.

Em muitas máquinas mais antigas, o sistema de controle foi construído em torno de lógica baseada em contato ou padrões de alimentação mista,e substituir um sensor por um modelo de transistor de baixa tensão pode criar problemas de interface desnecessáriosO E3JM-DS70M4T evita esse problema mantendo a integração elétrica simples.

Isto é importante porque o trabalho de substituição bem sucedido é muitas vezes sobre minimizar a mudança.

Um sensor que pode caber no esquema de energia e alternar a carga necessária diretamente pode encurtar o tempo de instalação e reduzir o risco de erros de fiação ou componentes de interface adicionados.

É por isso que este estilo de sensor fotoelétrico de fonte de alimentação embutida continua útil no serviço industrial do mundo real.

Detecção difusa-refletora com função de temporizador

O método difuso-refletor torna este modelo útil quando um reflector ou receptor separado não é conveniente.

Para muitas tarefas gerais de detecção industrial, isso simplifica a instalação e mantém o sistema de detecção compacto.

The selectable Light-ON/Dark-ON operation and timer choices add another layer of flexibility by letting the installer adapt the switching behavior to the machine sequence rather than forcing the PLC or relay logic to compensate externally.

Isto é especialmente útil em linhas de embalagem, equipamento de manuseio de peças e automação de processos onde interrupções momentâneas, saídas atrasadas,ou comportamento de tempo de estilo de pulso pode ser necessário gerenciar diretamente no nível do sensor.

Um ajuste de sensibilidade de uma única volta ajuda ainda a combinar o sensor com o alvo real e as condições de fundo durante o comissionamento.

Perguntas frequentes

P1: Para que tipo de aplicações é o E3JM-DS70M4T mais adequado?
É mais adequado para a detecção de objetos industriais em geral, onde é preferível um sensor de reflexo difuso e o sistema de controlo beneficia de uma saída de relé.

Os usos típicos incluem transportadores, máquinas de embalagem, equipamentos de transferência, monitoramento de portão ou presença e projetos de adaptação em ambientes de controle de tensão mista.

P2: Por que é importante a ampla gama de fornecimento de CA/CC?
A ampla gama de alimentação dá ao modelo uma grande flexibilidade de aplicação. Pode funcionar em sistemas alimentados por AC ou DC sem forçar uma grande reformulação do painel,que é especialmente valioso em equipamentos antigos e trabalhos de substituição em que o padrão de potência original deve ser preservado.

P3: Qual é o benefício da saída do relé em comparação com a saída do transistor?
A saída do relé é muitas vezes mais fácil de integrar em circuitos de controle mais antigos ou baseados em contato.

Pode simplificar os requisitos de interface em sistemas de alarme, interlock e relé-lógica, onde uma saída de contato é mais prática do que um sinal de semicondutor de baixa tensão.

Q4: Quão úteis são as funções de temporizador na prática?
Eles são muito úteis em aplicações de máquinas reais. ON-delay, OFF-delay e one-shot delay permitem ao sensor moldar o comportamento de saída diretamente, o que pode ajudar a estabilizar a lógica da máquina,Suprimir a mudança de incómodo, ou criar um comportamento de cronometragem sem adicionar relés de cronometragem separados no circuito de controle.

Q5: O que os compradores devem verificar antes de encomendar uma substituição?
Os compradores devem confirmar o método de detecção, a distância de detecção necessária, a tensão de alimentação, a exigência de saída de relé, o estilo de conexão do terminal e se a máquina usa o comportamento do sensor baseado em temporizador.Para aplicações de reflexo difuso, as condições reais de destino e de fundo devem igualmente ser verificadas durante a selecção.
