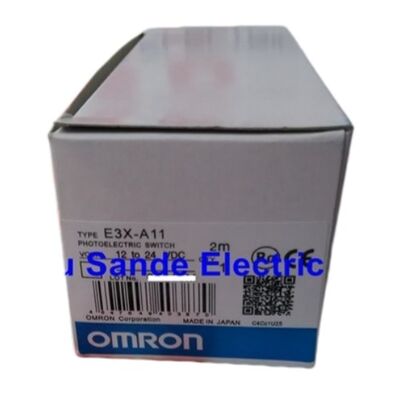

Comutador fotoelétrico Omron E3X-A11 E3XA11

Amplificador de Fibra Óptica Omron E3XA11

Visão Geral

O E3XA11 é mais adequado como um amplificador de fibra óptica compacto para detecção industrial de uso geral.

Em canais industriais públicos, este modelo é comumente listado como E3X-A11, e a documentação de amplificadores da Omron o coloca na família E3X como um amplificador de fibra de uso geral com saída NPN projetado para funcionar com cabeçotes de fibra da série E32.

Isso o torna uma escolha prática para pontos de detecção compactos onde o cabeçote de detecção deve ser separado do amplificador e a máquina requer uma solução óptica pequena e flexível.

Uma vantagem chave deste modelo é sua flexibilidade em espaços mecânicos apertados. Como o amplificador é separado do cabeçote de fibra, o ponto de detecção óptica pode ser posicionado exatamente onde a máquina precisa, enquanto o corpo do amplificador permanece acessível para ajuste e manutenção.

Na prática, isso torna o E3XA11 adequado para mecanismos estreitos, alimentadores de peças, pequenas estações de montagem, manuseio de eletrônicos e outros equipamentos onde um sensor fotoelétrico autônomo convencional seria muito grande ou muito difícil de posicionar.

O modelo também mantém a configuração de campo simplificada. Os dados publicados pela Omron mostram alimentação de 10 a 30 VCC, saída NPN de coletor aberto, modos Light-ON / Dark-ON / SET, um potenciômetro de sensibilidade de 8 voltas com indicador e um cabo de 2 m.

Esses recursos oferecem ao instalador controle manual útil sem tornar o amplificador excessivamente complicado, o que é uma das razões pelas quais os amplificadores E3X mais antigos continuam populares em trabalhos de reparo e substituição.

Especificações Principais

Arquitetura do Amplificador de Fibra

O maior ponto forte deste modelo é o próprio formato do amplificador de fibra óptica. Com um sistema de fibra, o cabeçote de detecção pode ser extremamente pequeno, enquanto o amplificador permanece em uma posição mais acessível para fiação e ajuste.

Isso torna o E3XA11 útil em equipamentos compactos onde o ponto de detecção é fisicamente difícil de alcançar ou onde o projetista precisa direcionar a luz para uma zona de detecção estreita.

Essa arquitetura é especialmente valiosa em aplicações que envolvem peças pequenas, alinhamento preciso ou montagens mecanicamente lotadas.

Em vez de comprometer o ponto de detecção para acomodar um corpo de sensor maior, o projetista pode posicionar o cabeçote de fibra exatamente onde o alvo passa e manter o amplificador acessível para ajuste e manutenção.

Sensibilidade Manual e Lógica de Saída

O ajuste de sensibilidade de 8 voltas é um dos recursos práticos mais úteis deste modelo. Ele oferece ao instalador um nível fino de controle ao otimizar a detecção para um alvo específico, fundo ou arranjo de fibra. Em configurações de máquina reais, isso pode fazer uma grande diferença quando a refletividade do alvo, a distância ou o alinhamento precisam ser ajustados com precisão, em vez de serem aceitos como uma configuração de fábrica fixa.

O comportamento selecionável Light-ON / Dark-ON também melhora a flexibilidade.

Ele permite que o amplificador corresponda à lógica de controle da máquina sem forçar um programador de PLC a inverter o sinal no software. Para trabalhos de substituição, isso pode tornar a transição mais suave e reduzir o tempo de comissionamento.

FAQ

P1: Para que tipo de aplicações o E3XA11 é mais adequado?
É mais adequado para tarefas de detecção óptica compactas onde o ponto de detecção é pequeno ou de difícil acesso.

Exemplos típicos incluem manuseio de eletrônicos, detecção de peças pequenas, gabaritos de montagem, caminhos de transferência estreitos e outras máquinas onde um cabeçote de fibra é mais fácil de posicionar do que um sensor fotoelétrico autônomo.

P2: Por que um engenheiro escolheria um amplificador de fibra óptica em vez de um sensor fotoelétrico padrão?
A principal razão é a flexibilidade de instalação. Um sistema de fibra separa o amplificador do ponto de detecção, de modo que a luz possa ser direcionada para espaços apertados enquanto o amplificador permanece acessível para fiação e ajuste. Isso é especialmente valioso em projetos de máquinas compactas ou orientadas à precisão.

P3: Quão útil é o ajuste de sensibilidade de 8 voltas na prática?
É muito útil quando a aplicação requer ajuste cuidadoso. O ajustador de 8 voltas oferece melhor controle sobre o limiar de detecção do que um simples trimmer de uma volta, o que ajuda ao lidar com alvos pequenos, variação de reflexão ou configurações de fibra que precisam de otimização mais precisa.

P4: O que os compradores devem verificar antes de usar o E3XA11 como substituição?
Os compradores devem verificar o tipo exato do amplificador, a lógica de saída, a fonte de alimentação, o formato do cabo e o cabeçote de fibra usado na máquina. Como este modelo funciona com unidades de fibra da série E32, o par amplificador e fibra deve ser verificado em conjunto, em vez de ser tratado como peças separadas e não relacionadas.

P5: Este modelo ainda é mais útil para substituição do que para novo projeto?
Em muitos casos, sim. Canais de distribuição pública identificam o E3X-A11 em contextos de legado e excedentes, portanto, é especialmente prático para manter equipamentos instalados ou corresponder a um layout de controle existente. Por esse motivo, o ajuste exato de substituição é frequentemente mais importante do que a comparação ampla de recursos.
