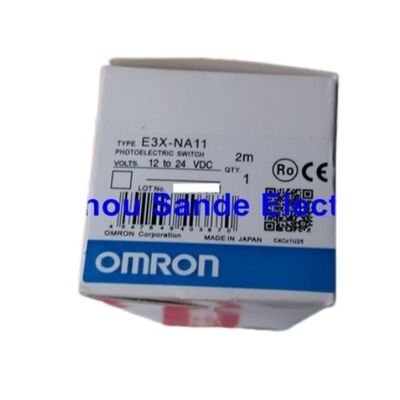

OMRON E3X-NA11 Amplificador de Fibra Comutador Fotoelétrico Sensor de Fotos E3XNA11

Omron E3X-NA11∙ Super Amplificador de Fibra Óptica Manual NPN, LED Bar Display, 1224VDC

Número da parte:E3X-NA11

Fabricante:Omron (Japão)

Tipo de produto:Amplificador de sensores de fibra óptica ¢ Super manual

Tipo de saída:NPN colector aberto

Fornecimento de energia:1224 V CC ± 10%

Por que o ecrã de LED é importante

O E3X-NA11 é construído em torno de uma ideia: tornar a detecção de fibra óptica fácil de configurar e fácil de confiar.Em vez de depender de um único indicador de saída para dizer se o sensor está ligado ou desligado, a barra dá-lhe uma visão contínua da intensidade do sinal. Você pode ver a margem quanto perto do limiar de comutação o sinal realmente é ao alinhar a cabeça da fibra ou ajustar a configuração.

Que a visibilidade é mais importante na detecção de fibras do que na maioria dos outros tipos de detecção.e pequenas alterações mecânicas podem mudar o nível de luz o suficiente para causar falhas intermitentes na produçãoCom apenas um indicador binário, esses problemas são difíceis de detectar durante o comissionamento.e deixar a configuração em um estado estável.

O regulador de sensibilidade de 8 voltas suporta isto.especialmente quando o alvo é pequeno ou as condições ópticas variamCombinado com o display de barra, torna o E3X-NA11 uma escolha prática em máquinas reais onde as condições não são ideais.

Características práticas de proteção

O temporizador de atraso fixo de 40 ms OFF é um detalhe útil.Isso torna o amplificador mais tolerante em ambientes onde sinais perfeitamente estáveis nem sempre são garantidos..

A proteção de polaridade inversa e a proteção contra curto-circuito de saída aumentam a fiabilidade elétrica de base sem complicar a instalação.

Principais especificações

Perguntas frequentes

P1: Para que aplicações é o E3X-NA11 mais adequado?

Sensores de fibra óptica de uso geral, onde o instalador precisa de configuração manual e de um feedback visual claro.e estações de automação compactas onde uma cabeça de fibra é o formato de detecção certo.

P2: Qual é o benefício prático da barra LED em relação a um indicador mais simples?

Isso torna o alinhamento mais rápido, ajuda a avaliar a margem antes da máquina voltar à produção,e torna muito mais fácil detectar condições instáveis de detecção que causariam falhas intermitentes mais tarde.

P3: Qual a utilidade do regulador de 8 voltas na prática?

Muito útil para configurações apertadas. Um controle de várias voltas dá um ajuste de limiar muito mais fino do que um simples botão de uma volta important quando o alvo é pequeno, a geometria de instalação é limitada,ou condições ópticas variam entre as unidades na mesma linha.

P4: O que deve ser verificado antes de encomendar um E3X-NA11 de substituição?

Tipo de saída (NPN versus PNP ¢ NA11 é NPN), tensão da fonte de alimentação, compatibilidade da cabeça de fibra com a família de amplificadores E3X-NA,e se a máquina depende do comportamento fixo de atraso OFF deste modeloVerifica o amplificador e a cabeça da fibra juntos, não só o amplificador sozinho.

P5: Quando é que o temporizador de atraso OFF ajuda?

Quando breves interrupções não devem imediatamente deixar cair a saída de vibração, flutter ou sinais transitórios do ambiente.O atraso fixo de 40 ms absorve os sem criar uma alteração de saída falsa, o que reduz as falhas de incómodo nas áreas de máquinas mecanicamente activas.
