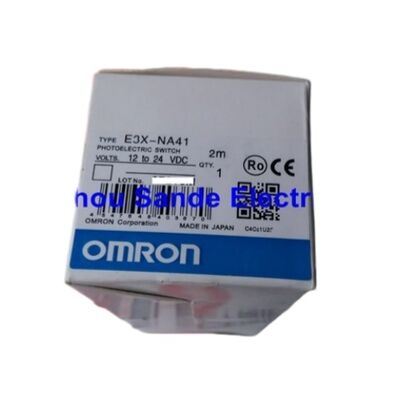

OMRON E3X-NA41 Sensor de interruptor fotoelétrico E3XNA41

Amplificador de Fibra Óptica Omron E3X-NA41 PNP

Visão Geral

O Omron E3X-NA41 é um amplificador de fibra óptica compacto montado em trilho, construído para máquinas que necessitam de detecção óptica estável em locais onde um sensor fotoelétrico autônomo convencional seria muito grande ou difícil de posicionar.

Seu corpo cúbico, método de ajuste manual, saída PNP e operação selecionável Light-ON/Dark-ON o tornam uma escolha prática para equipamentos de montagem, manuseio de eletrônicos, mecanismos de transferência estreitos e outras tarefas de automação onde o ponto de detecção deve permanecer pequeno e flexível.

Uma grande vantagem deste modelo é o equilíbrio entre simplicidade e controle.

O amplificador utiliza uma fonte de luz LED vermelha sem polaridade, suporta ajuste manual de sensibilidade e oferece um tempo de resposta rápido de 0,2 ms.

Na prática, isso significa que os instaladores podem ajustar o limiar de detecção diretamente na máquina sem recorrer a uma plataforma de amplificador digital mais complexa, mantendo o comportamento do sinal rápido o suficiente para tarefas de posicionamento e detecção de presença de alta velocidade.

Por ser um modelo PNP da família E3X-NA, o E3X-NA41 é especialmente útil em sistemas de controle que já padronizam saídas de fornecimento.

O cabo de 2 m e a largura fina de 10 mm também facilitam a integração em fileiras de gabinetes ou instalações de trilhos DIN dispostas de perto, onde a eficiência de espaço é tão importante quanto o desempenho da detecção.

Especificações Principais

Design Compacto do Amplificador

A maior razão para usar este modelo é a liberdade de layout. Em um sistema de fibra, a cabeça de detecção pode ser montada exatamente onde o alvo passa, enquanto o amplificador permanece no trilho, onde a fiação, o ajuste e a manutenção são mais fáceis.

Essa disposição é extremamente útil em máquinas compactas, onde o ponto de detecção pode ficar dentro de um gabarito estreito, uma pista de alimentação ou um bolso mecânico apertado que não aceitaria um corpo fotoelétrico padrão.

Controle Manual com Resposta Rápida

O sistema de ajuste manual dá aos técnicos controle direto sobre a sensibilidade sem adicionar etapas de programação.

Isso é importante em equipamentos de produção reais, pois pequenas diferenças de alvo, mudanças de alinhamento e substituição da cabeça de fibra podem afetar o desempenho óptico.

Uma resposta rápida de 0,2 ms e o comportamento selecionável Light-ON/Dark-ON ajudam o amplificador a permanecer versátil em diferentes sequências de máquinas, especialmente onde a comutação rápida e a lógica previsível são importantes.

FAQ

Q1: Para que tipo de aplicações o E3X-NA41 é mais adequado?
É mais adequado para tarefas de detecção óptica compactas onde o ponto de detecção deve ser pequeno, mas o amplificador ainda precisa permanecer acessível.

Exemplos típicos incluem montagem de eletrônicos, detecção de presença de peças pequenas, caminhos de transportadores estreitos, gabaritos de precisão e máquinas que usam cabeças de fibra para alcançar posições de detecção difíceis.

Q2: Por que um engenheiro escolheria a versão PNP deste amplificador?
Uma saída PNP é útil em arquiteturas de controle que padronizam entradas de fornecimento. Na prática, escolher o tipo de saída correto ajuda o amplificador a se encaixar mais naturalmente no PLC ou controlador e reduz problemas de interface durante a instalação nova e o trabalho de substituição.

Q3: Quão útil é o ajuste manual no uso real em fábrica?
É muito útil porque a detecção por fibra muitas vezes depende do alvo exato, da posição da cabeça e do layout da máquina. O ajuste manual permite que o instalador otimize a sensibilidade diretamente na máquina, o que pode melhorar a precisão da configuração e facilitar a solução de problemas quando as condições operacionais mudam.

Q4: O E3X-NA41 é adequado para gabinetes de controle muito compactos?
Sim. Seu corpo estreito e formato de montagem em trilho são projetados para instalação compacta. Na prática, isso permite que vários amplificadores sejam montados lado a lado, mantendo a fiação e a manutenção gerenciáveis em layouts de painel lotados.

Q5: O que os compradores devem verificar antes de solicitar uma substituição?
Os compradores devem confirmar a família do amplificador, o tipo de saída, a fonte de alimentação, o estilo do cabo e a cabeça de fibra usada na máquina.

Em sistemas de fibra, apenas combinar o amplificador não é suficiente; o amplificador e a cabeça de detecção devem sempre ser tratados como um conjunto de aplicação.
