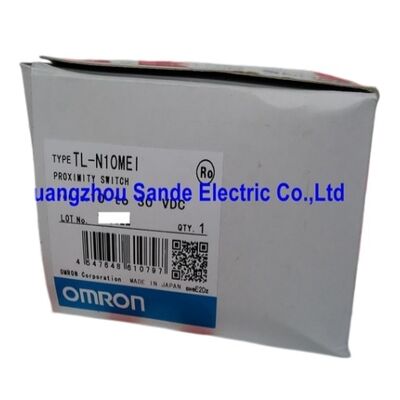

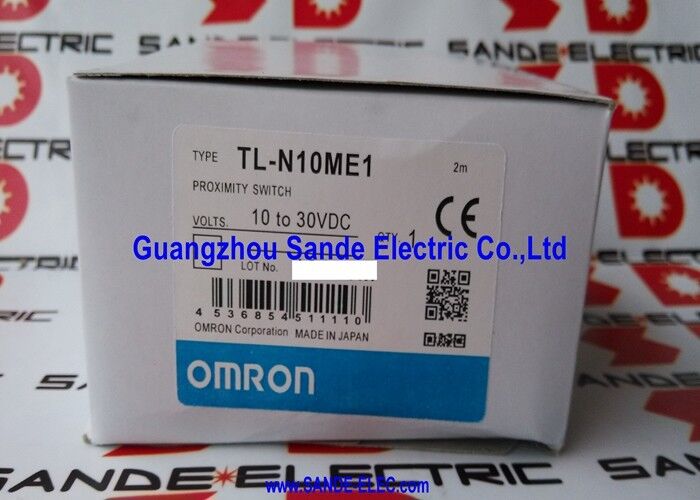

Sensor de proximidade OMRON TL-N10ME1 TLN10ME1 TL-N10ME1

Sensor de proximidade indutiva retangular Omron TL-N10ME1

Resumo

O Omron TL-N10ME1 é um sensor de proximidade indutivo retangular destinado a construtores de máquinas e equipes de manutenção que preferem uma forma de corpo quadrado em vez de um sensor cilíndrico roscado.

O seu desenho sem blindagem, a sua distância de detecção de 10 mm, a sua saída NPN DC de 3 fios normalmente aberta e a sua caixa rectangular de 30 mm tornam-no uma escolha prática para suportes, montagem de máquinas de superfície plana,Equipamento de transferência, e mecanismos industriais em que um corpo de sensor cuboide é mais fácil de posicionar do que um tipo de cano roscado.

Este modelo é especialmente útil em máquinas onde o sensor deve ser alinhado a uma superfície mecânica plana e permanecer fácil de substituir.

A família TL-N é construída em torno desse estilo de instalação,e o TL-N10ME1 combina uma interface elétrica simples com uma cabeça de detecção retangular maior que proporciona uma distância de detecção prática de 10 mm para alvos ferrosos.

No trabalho de automação real, isso pode tornar a configuração mais fácil, onde um pouco de distância extra ajuda a absorver a variação normal do suporte ou da posição da parte.

As características eléctricas são igualmente bem adaptadas aos sistemas de controlo industriais normais.

O modelo opera a partir de 10 a 30 VDC, usa uma saída NPN NO de 3 fios DC, comuta até 500 Hz e inclui proteção contra polaridade reversa e um supressor de sobretensão.

Essa combinação dá-lhe um perfil forte e prático para transportadores, detecção geral de máquinas, detecção de posição de parada e detecção repetida de alvos metálicos em ambientes de fábrica cotidianos.

Principais especificações

Corpo retangular para instalação em superfície plana

A caixa retangular é uma das principais razões pelas quais os engenheiros escolhem este modelo.um sensor de corpo quadrado é mais fácil de montar contra um suporte plano ou uma placa lateral do que um tipo cilíndrico roscado, especialmente quando a instalação já tem uma superfície plana fixa e o designer deseja um arranjo de montagem simples de parafuso.

Isto pode tornar mais conveniente tanto a instalação original como a substituição posterior.

Detecção sem blindagem de 10 mm

Uma classe de detecção de 10 mm sem blindagem confere ao TL-N10ME1 uma margem de funcionamento útil para detecção geral de metais.

Esse alcance adicional pode ajudar em máquinas onde a abordagem do alvo não é extremamente apertada ou onde pequenas tolerâncias mecânicas precisam ser absorvidas sem se mudar para uma família de sensores maior.

Tal como acontece com outros sensores sem blindagem, a geometria do metal circundante e de montagem deve ainda ser considerada durante a instalação para a melhor estabilidade a longo prazo.

Perguntas frequentes

Q1: Para que tipo de aplicações é o TL-N10ME1 mais adequado?
É mais adequado para detecção de metais industriais gerais, onde um corpo retangular é mais fácil de montar do que um sensor cilíndrico.

Os usos típicos incluem detecção de transportadores, confirmação de parada da máquina, detecção montada em suportes e monitoramento de posição em equipamentos de automação.

P2: Por que um engenheiro escolheria um sensor de proximidade retangular em vez de um tipo de barril roscado?
A principal razão é a conveniência de montagem. Um sensor retangular pode ser mais fácil de instalar em superfícies planas da máquina ou suportes,e em muitos projetos práticos de máquinas que a vantagem mecânica supera a flexibilidade de um corpo cilíndrico roscado.

P3: O que significa o desenho sem blindagem na utilização prática?
Significa que o campo de detecção se estende mais amplamente do que um tipo blindado de montagem, o que ajuda a alcançar a faixa de 10 mm.

Em termos práticos, o instalador deve deixar um espaço livre adequado em torno da face sensorial e considerar o metal circundante durante a montagem para manter a detecção estável.

Q4: O TL-N10ME1 é adequado para ambientes de fábrica padrão?
Sim, o seu alcance de operação publicado, o perfil da família de classe IP67 e as características de proteção incorporadas tornam-no adequado para uso industrial de rotina.

Ele é projetado como um sensor de proximidade padrão prático em vez de um detector de uso geral leve.

Q5: O que os compradores devem verificar antes de encomendar uma substituição?
Os compradores devem confirmar o sufixo exato do modelo, o comprimento do cabo, o tamanho do corpo retangular, a distância de detecção e o formato de saída NPN NO DC de 3 fios.

Para os trabalhos de substituição, a correspondência do estilo de montagem mecânica é tão importante quanto a correspondência da especificação elétrica.
