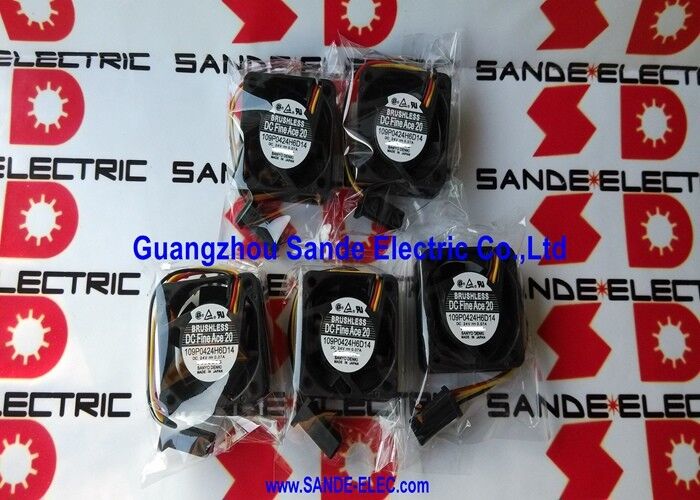

SANYO FAN 109P042H6D14 1O9PO42H6D14

109P042H6D14 Sanyo Denki San Ace DC Ventilador Axial 24V / 3-Wire / Rolamento de Esferas / Automatização e Controle Industrial

Sanyo Denki San Ace Ventilador de corrente contínua industrial para eletrônicos de automação

O 109P042H6D14 é um ventilador axial DC da série Sanyo Denki San Ace para resfriamento de eletrônicos industriais de 24 V.A linha de ventiladores Sanyo Denki San Ace é projetada e fabricada de acordo com os padrões de confiabilidade exigidos em aplicações industriais de trabalho contínuo , caixas de servoacionamento, eletrónica de controlo de máquinas-ferramenta CNC e equipamento de automação industrial.

A ligação de 3 fios fornece tanto a fonte de alimentação de corrente contínua de 24 V como uma saída de sinal do tacométrico/alarme, permitindo ao sistema anfitrião monitorizar o funcionamento do ventilador e gerar alertas de falha em caso de falha do ventilador.Esta capacidade de monitoramento é um recurso padrão na gama de ventiladores industriais da Sanyo Denki, tornando os seus produtos compatíveis com os circuitos de monitorização de falhas dos ventiladores encontrados nos equipamentos de controlo industriais profissionais.

Informações essenciais sobre o produto

Interface de 3 fios Monitoramento e alimentação

A configuração de 3 fios é o padrão industrial para ventiladores de arrefecimento monitorizados:

Cadeias de alimentação:Dois fios transportam a fonte de alimentação positiva e negativa de 24 V DC ‡ da potência do motor.

Fios de sinal:O terceiro fio carrega o tacométrico ou sinal de alarme do ventilador, uma saída pulsada proporcional à velocidade do ventilador que o sistema host lê para confirmar que o ventilador está em funcionamento.

Detecção de alarme:Quando o sinal do tacómetro cai para zero (ventilador parado), o equipamento de hospedagem gera um alarme de falha do ventilador.ou uma solicitação de serviço dependendo da configuração específica do sistema.

Aplicações

Refrigerador do controlador de automação:Casos industriais de PLC, módulos de controlador de segurança e eletrônicos de computadores de automação ¢ o ventilador San Ace de 24 V integra-se diretamente com o carril de alimentação de 24 V do controlador.

Equipamento de servo e controlo de movimento:Modulo de refrigeração por servoacionamento, eletrónica de controladores de movimento e gestão térmica de cartões de controlo do eixo em máquinas-ferramenta CNC e robôs industriais.

Compatíveis com os seguintes equipamentos:Posições de ventilador de arrefecimento interno em motores de frequência variável e servoamplificadores em que as posições de montagem de ventiladores compactos de 40 mm exigem um arrefecimento de corrente contínua de 24 V confiável.

Computação industrial:Pc de painel industrial, controladores embutidos e hardware de computação de ponta que requerem arrefecimento de ventilador de 24 V em funcionamento contínuo em ambientes controlados.

Perguntas frequentes

P1: Como 109P042H6D14 se relaciona com o 109P0424H6D14 na gama de produtos San Ace?

Ambos os números de peça compartilham a designação da série San Ace 109P e o sufixo de desempenho H6D14 o segmento 0424 em 109P0424H6D14 identifica explicitamente o tamanho de 40 mm e a tensão de alimentação de 24 V.O 109P042H6D14 é da mesma série e classe.Confirmar as especificações exactas da documentação do produto Sanyo Denki para o número de peça específica, a fim de verificar as dimensões e os dados de desempenho da instalação.

P2: Que modos de falha devo observar com o 109P042H6D14 em serviço industrial?

Os ventiladores de rolamento de esferas normalmente falham devido ao esgotamento do lubrificante do rolamento. O início é gradual: aumento do ruído do rolamento (moagem ou rangido), redução intermitente da velocidade, em seguida, parada completa.A saída do tacómetro de 3 fios permite a detecção precoce da redução de velocidade antes da falha completaEm ambientes limpos, os ventiladores atingem geralmente a sua vida útil nominal; em ambientes empoeirados ou contaminados por óleo, a contaminação acelerada da vedação do rolamento encurta significativamente a vida útil.

P3: A saída de sinal de 3 fios do 109P042H6D14 pode ser utilizada tanto para a exibição da velocidade como para a activação do alarme?

Sim Este sinal pode alimentar simultaneamente em um contador de frequência para exibição RPM e um circuito de comparação de frequência mínima para a ação de alarmeMuitos PLCs industriais e controladores de acionamento fornecem entradas de tacometros de ventilador dedicadas que processam ambas as funções a partir do único terceiro fio sem circuitos externos.

Q4: Qual é a orientação correta para a montagem de 109P042H6D14?

Os ventiladores de rolamento a esferas funcionam de forma fiável em qualquer orientação de montagem √ eixo horizontal (ventilador a soprar horizontalmente), eixo vertical para cima (ventilador na parte inferior do gabinete),ou eixo vertical para baixo (ventilador na parte superior do gabinete)Ao contrário dos ventiladores com rolamentos de manga que exigem orientações específicas para a distribuição de lubrificante, os rolamentos de esferas do 109P042H6D14 mantêm uma lubrificação consistente, independentemente do ângulo de montagem.Montar com a face da etiqueta do ventilador apontada na direção da entrada para confirmar a direção correta do fluxo de ar.
