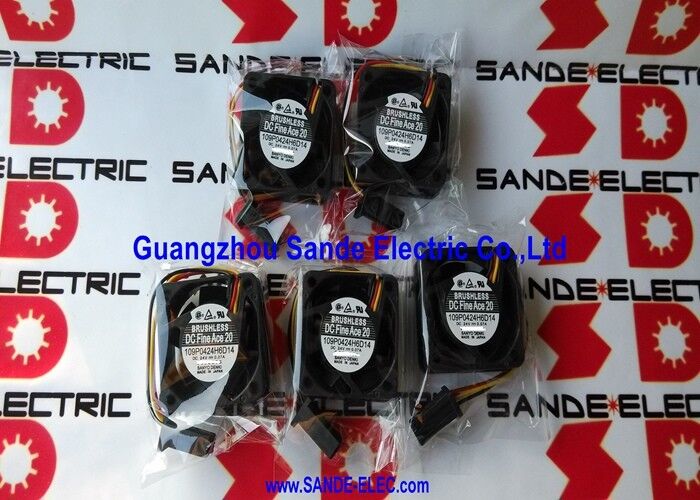

SANYO 109P0424H6D14 Fans 109PO424H6D14

109P0424H6D14 | Ventilador Sanyo Denki San Ace 40 — 40×40×20mm / 24V / 0,07A / 3 fios / Rolamento de esferas / Resfriamento industrial

San Ace 40 com profundidade de 20 mm - formato padrão de 40 mm

O 109P0424H6D14 é um ventilador axial de 24 Vcc da série San Ace 40 da Sanyo Denki - a versão de formato 40 × 40 × 20 mm (4020) da família 109P0424. A profundidade de 20 mm é a profundidade de ventilador de 40 mm mais comum em automação industrial e aplicações de servidor, equilibrando o tamanho compacto com o volume da lâmina para uma saída de fluxo de ar útil.

O consumo de corrente de 0,07 A em 24 V coloca o consumo de energia em aproximadamente 1,68 W – uma carga elétrica mínima no trilho de alimentação de 24 V que alimenta a maioria dos equipamentos de controle industrial. Neste nível de potência, vários ventiladores podem compartilhar um único circuito de alimentação de 24 V sem se aproximar dos limites de corrente de alimentação.

Principais informações do produto

San Ace 40 — Família de ventiladores industriais de 40 mm da Sanyo Denki

A série San Ace 40 reflete a filosofia de engenharia de ventiladores industriais da Sanyo Denki – alta confiabilidade, desempenho consistente e variantes específicas de aplicação para diferentes requisitos de gerenciamento térmico:

Várias opções de profundidade:A série 109P0424H6 cobre ventoinhas de 40×40 mm com diferentes variantes de profundidade (15 mm, 20 mm e mais profundas) – cada uma otimizada para diferentes resistências de fluxo e requisitos de fluxo de ar na mesma tensão de alimentação de 24 V.

Variantes de velocidade:Dentro da designação H6, existem diferentes variantes de velocidade (identificadas pelos dígitos finais) — cobrindo pontos de velocidade de baixo ruído, padrão e de alto desempenho para diferentes requisitos de carga térmica.

Construção de rolamento de esferas:Todos os ventiladores da série San Ace 40 usam conjuntos de motor com rolamento de esferas — proporcionando independência de orientação e desempenho consistente na faixa de temperatura operacional de -20°C a +70°C.

Aplicativos

Resfriamento de chassi PLC industrial:Posições de ventoinhas de 40 mm no resfriamento do chassi do rack PLC — a profundidade de 20 mm se adapta à profundidade da cavidade padrão na maioria dos compartimentos de módulos PLC.

Resfriamento da eletrônica do servo drive:Resfriamento interno para módulos de servoacionamento compactos e componentes eletrônicos de controle de eixo usando ventiladores alimentados por 24 Vcc.

Eletrônica de controle CNC:Resfriamento para componentes eletrônicos do painel do operador CNC, placas de controle de movimento e módulos de interface de inversor que exigem resfriamento compacto de 40 mm.

Servidor industrial e hardware de rede:Módulos blade de servidor, hardware de computação de ponta e roteadores industriais — o formato 40×20mm é padrão para a maioria das posições de ventiladores de servidores empresariais e industriais.

Perguntas frequentes

Q1: 109P0424H6D14 é um substituto adequado para NMB 1608KL-05W-B39 em aplicações FANUC?

Ambos são ventiladores de 3 fios 40×40×20mm 24V DC, mas possuem caixas de conectores diferentes. O NMB 1608KL-05W-B39 usa um conector compatível com FANUC específico (FANUC A90L-0001-0510). O 109P0424H6D14 é uma variante padrão do Sanyo Denki San Ace. Para aplicações específicas da FANUC, o número de montagem da FANUC (A90L-0001-xxxx) especifica a ventoinha compatível exata, incluindo o conector — confirme a compatibilidade do conector antes de substituir.

Q2: Qual é a velocidade nominal e o fluxo de ar de 109P0424H6D14?

O 109P0424H6D14 pertence à classe de velocidade H6 da série San Ace 40 - os ventiladores da classe H6 de 40 × 40 × 20 mm na faixa 109P0424 normalmente operam a aproximadamente 6.000–6.500 RPM com fluxo de ar de 8–9 CFM em 24V nominal. Confirme a velocidade exata e o fluxo de ar na folha de dados Sanyo Denki 109P0424H6D14 – o D14 à direita identifica a variante específica dentro da classe H6.

Q3: 109P0424H6D14 tem proteção contra polaridade?

Os ventiladores Sanyo Denki San Ace incluem proteção contra polaridade reversa no circuito do motor - conectar a tensão de alimentação ao contrário não danifica o motor. O ventilador simplesmente não funciona até que a polaridade correta seja aplicada. Este é um recurso de segurança padrão da série San Ace que evita danos acidentais ao motor durante a instalação ou manutenção quando os fios de alimentação são invertidos inadvertidamente.

Q4: O que devo verificar quando 109P0424H6D14 não está girando após a instalação?

Verifique: (1) Tensão de alimentação no conector do ventilador – confirme se há 24 V presentes em ambos os pinos de alimentação. (2) Orientação correta do pino do conector — o conector de 3 pinos pode, às vezes, ser inserido na orientação errada se o invólucro não estiver chaveado. (3) Bloqueio do ventilador – mesmo uma obstrução física momentânea pode impedir a inicialização em alguns designs de ventiladores sem escova. (4) Limite de corrente de alimentação — se o limite de corrente de alimentação de 24 V for atingido (devido a outras cargas), o ventilador pode não consumir corrente de partida suficiente para superar o atrito estático do rolamento.
