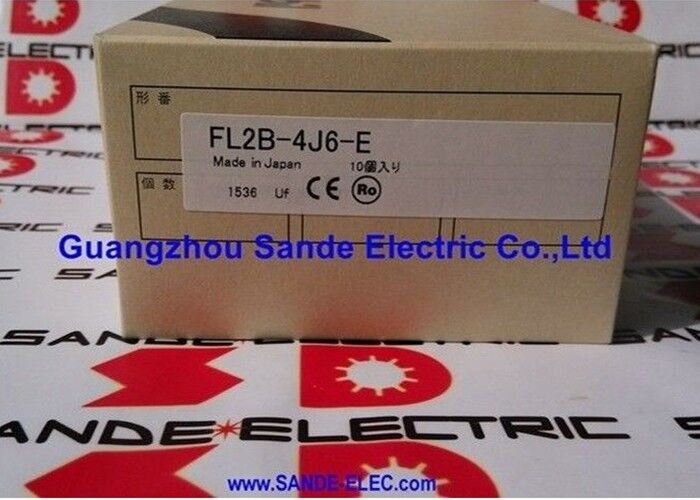

Sensor de proximidade YAMATAKE FL2B-4J6-E FL2B4J6E

Sensor Indutivo Retangular FL2B-4J6-E

Visão Geral

O FL2B-4J6-E é um sensor indutivo retangular compacto projetado para detecção de metal industrial onde um corpo quadrado, conexão por terminal de parafuso e saída DC de 2 fios são mais práticos do que um sensor cilíndrico rosqueado.

Seus dados publicados o identificam como um sensor indutivo não embutido, normalmente aberto, de 2 fios DC com uma distância de detecção nominal de 4,4 mm, o que o torna bem adequado para fabricantes de equipamentos e equipes de manutenção que trabalham com pontos de detecção integrados em painel ou montados em suporte.

Este modelo é especialmente útil em máquinas onde o espaço de instalação ou a geometria de montagem favorecem um corpo de sensor plano e retangular. Nessas situações, um sensor quadrado pode ser mais fácil de alinhar contra superfícies de máquinas e suportes fixos do que um interruptor de proximidade tipo barril.

O FL2B-4J6-E também usa terminais de parafuso em vez de um cabo moldado ou conector circular, o que pode ser uma vantagem em sistemas de controle onde o instalador deseja uma conexão estilo compartimento de terminais para trabalho de manutenção ou retrofit.

Do ponto de vista elétrico, o sensor é destinado ao uso industrial direto.

Os dados publicados mostram uma faixa de operação de 10 a 30 VDC, frequência de comutação de 800 Hz, corrente operacional máxima de 4 a 100 mA e tolerância à polaridade reversa com proteção contra curto-circuito pulsante.

Essa combinação o torna adequado para detecção de metal estável e repetitiva em circuitos de controle onde um comportamento de comutação simples e confiável é mais importante do que processamento de sinal avançado.

Especificações Principais

Praticidade da Carcaça Retangular e Compartimento de Terminais

O corpo retangular é um dos principais pontos fortes práticos deste modelo. Em montagens de máquinas reais, um sensor quadrado pode ser mais fácil de montar em ferragens planas e suportes laterais, especialmente onde o instalador precisa de alinhamento controlado sem usar furos rosqueados no barril.

Isso torna o FL2B-4J6-E uma opção útil em mecanismos compactos, detecção de fixadores e layouts de equipamentos mais antigos onde o conceito de montagem original já favorece uma carcaça de sensor retangular.

O formato de terminal de parafuso é igualmente prático em certos ambientes.

Para trabalhos de substituição e retrofit, a fiação do compartimento de terminais pode simplificar a manutenção, pois o instalador pode acessar a fiação diretamente sem substituir um cabo inteiro ou adaptar-se a um padrão de conector diferente. Em sistemas industriais legados, isso pode tornar o caminho de substituição mais limpo e confiável.

Operação DC de 2 Fios em Circuitos de Controle Reais

Um sensor indutivo DC de 2 fios é frequentemente escolhido quando o sistema de controle espera um dispositivo de campo simples com complexidade mínima de fiação.

Na prática, o FL2B-4J6-E se encaixa em aplicações onde um interruptor de proximidade normalmente aberto deve se interligar diretamente com um circuito de controle DC padrão, mantendo boa velocidade de comutação e comportamento de detecção previsível. Sua frequência de comutação de 800 Hz lhe confere responsividade suficiente para muitas tarefas de detecção industrial repetitivas.

Por ser um design de 2 fios, os engenheiros ainda devem tratar o comportamento da carga e a queda de tensão com cuidado durante a seleção do sistema.

Isso não torna o modelo difícil de usar, mas significa que o circuito receptor deve ser considerado como parte da aplicação, especialmente em projetos de retrofit onde as condições de carga originais podem precisar ser preservadas.

FAQ

Q1: Para que tipo de aplicações o FL2B-4J6-E é mais adequado?
É mais adequado para detecção de metal de curto alcance em equipamentos industriais onde um corpo retangular e fiação por terminal de parafuso são preferidos.

Usos típicos incluem detecção de máquina montada em suporte, confirmação de posição, detecção de fixadores e trabalhos de substituição em sistemas de controle construídos em torno de dispositivos de campo DC de 2 fios.

Q2: Por que um engenheiro escolheria um sensor indutivo retangular em vez de um cilíndrico?
A principal razão é o encaixe mecânico. Uma carcaça retangular pode ser mais fácil de montar em superfícies planas de máquinas ou dentro de layouts de suportes fixos.

No projeto prático de máquinas, isso pode simplificar o alinhamento e a substituição, especialmente em equipamentos mais antigos ou construídos sob medida.

Q3: Qual é o valor prático da conexão por terminal de parafuso?
Terminais de parafuso podem tornar a fiação de campo e o trabalho de serviço mais diretos, especialmente em equipamentos legados ou instalações adjacentes a painéis.

Em vez de trocar um cabo completo ou adaptar-se a um padrão de conector, o instalador pode trabalhar diretamente no compartimento de terminais e manter o conceito de fiação original intacto.

Q4: Este sensor é adequado para ambientes industriais exigentes?
Sim. Seus dados publicados incluem proteção IP67, materiais de carcaça PBT, tolerância à polaridade reversa e proteção contra curto-circuito pulsante.

Esses recursos suportam o uso diário em fábrica onde contaminação, vibração e comutação repetida fazem parte das condições operacionais normais.

Q5: O que os compradores devem verificar antes de encomendar uma substituição?
Os compradores devem confirmar a forma do corpo, a distância de detecção, a lógica de saída normalmente aberta DC de 2 fios, o formato do terminal de parafuso e o espaço de montagem disponível.

Para trabalhos de substituição, tanto o formato mecânico quanto as condições de carga elétrica devem ser verificados antes de encomendar.
