| Lugar de origem | Alemanha |
| Marca | Pepperl+Fuchs |
| Certificação | CE ROHS |
| Número do modelo | NBB5-18GM50-E0 |

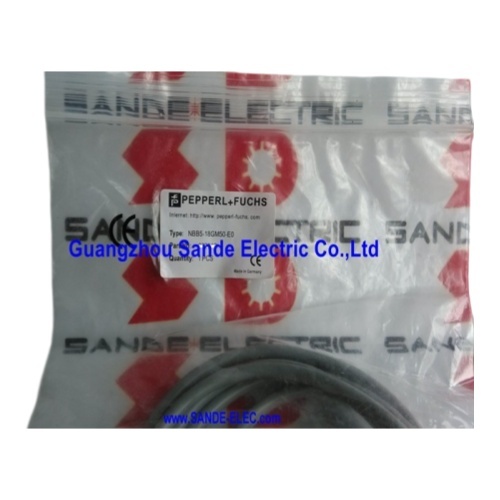

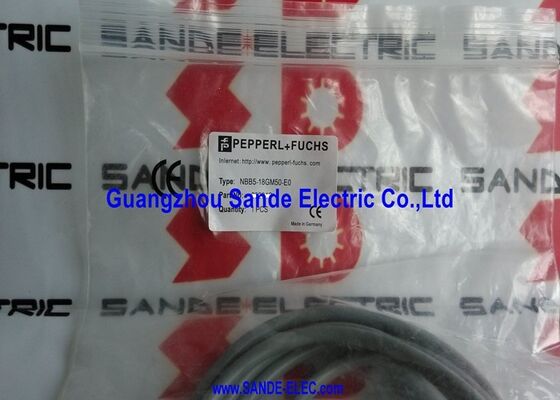

OPepperl+Fuchs NBB5-18GM50-E0é um sensor de proximidade indutivo de montagem de descarga da série NBB Basic da Pepperl+Fuchs,fornecendo uma distância de detecção de 5 mm de um invólucro cilíndrico M18 com saída NPN normalmente aberta e um intervalo de tensão de alimentação excepcionalmente amplo de 5 a 36 V DC.
O 1,950Hz switching frequency is its most distinctive specification — roughly 5× the switching rate of a standard proximity sensor — making it the correct choice for applications that count fast-moving teeth, buracos ou marcas em componentes giratórios onde um sensor convencional de 300 ̊500 Hz falharia pulsos entre as varreduras.
A faixa de alimentação de 5V36V é outra especificação que se destaca da maioria dos sensores comparáveis, que normalmente exigem 10V30V DC.
O limite inferior de 5 V abrange as instalações alimentadas diretamente a partir de fontes lógicas de 5 V em sistemas de controlo integrados, equipamentos de ensaio e painéis de instrumentação em que não está disponível uma corrente contínua de 24 V.O limite superior de 36 V permite a utilização de fontes de alimentação com tolerância de regulação generosa e instalações onde a fonte nominal de 24 V pode subir para 30 V ou mais em condições de carga leve.
Extended temperature operation from −40°C to +85°C gives the NBB5-18GM50-E0 the widest thermal operating window in its class — appropriate for the range of environments the "extended temperature range" designation on Kempston Controls and Pepperl+Fuchs' own product description confirmsAs instalações de armazenagem a frio, os equipamentos ao ar livre em climas adversos e os equipamentos de processo próximos a fontes de calor estão abrangidos pelas especificações.
| Parâmetro | Valor |
|---|---|
| Sensores de distância | 5 mm (montagem de descarga) |
| Habitação | M18 × 1 mm, comprimento 50 mm |
| Instalação | Fusão (incorporável) |
| Produção | NPN, NO (afundando), 3 fios |
| Tensão de alimentação | 5V36V DC |
| Corrente de carga | 200 mA no máximo |
| Frequência de comutação | Até 1.950 Hz |
| Conexão | Cabos de PVC de 2 m |
| Classificação IP | IP67 |
| Temperatura de funcionamento | -40°C a +85°C |
| Material de habitação | Outros, de ferro ou aço |
A grande maioria dos sensores de proximidade indutivos alternam na faixa de 200-800 Hz. A 1,950 Hz, o NBB5-18GM50-E0 completa um ciclo de comutação em aproximadamente 0,5 ms.
Em termos práticos: a uma velocidade de rotação de 1000 RPM numa engrenagem com 20 dentes, o sensor deve detectar e liberar 20 000 eventos de passagem de dentes por minuto ¢ 333 eventos por segundo.
Um sensor de 400Hz lida com isso confortavelmente com um fator de segurança de cerca de 1,2x; um sensor de 1950Hz lida com um fator de quase 6x,fornecendo a margem de detecção que garante que nenhum evento de passagem de dente é perdido mesmo quando a velocidade de rotação aumenta ou quando o tempo de comutação efetivo do sensor varia ligeiramente com a temperatura.
A especificação de 1.950 Hz torna o NBB5-18GM50-E0 diretamente aplicável à tacometria (medição da velocidade a partir de engrenagens ou discos de codificação), medição do caudal a partir de medidores de turbina com pás estreitamente espaçadas,Contagem do ciclo da máquina a altas velocidades, e detecção de posição em mesas giratórias de indexação rápida.
Em todas as aplicações em que a taxa de detecção exceda algumas centenas de eventos por segundo, a especificação da frequência de comutação deve ser o primeiro critério de filtragem na seleção dos sensores.950 Hz proporciona um espaço generoso.
A maioria dos sensores de proximidade indutivos requer uma tensão de alimentação de pelo menos 10 V CC para alimentar o oscilador interno e o estágio de saída.A capacidade do NBB5-18GM50-E0 de operar a partir de 5V DC preenche a lacuna entre os circuitos industriais de automação de 24V DC e as fontes lógicas de 5V encontradas em sistemas baseados em microcontroladores, instrumentação de ensaio e automação de laboratório.
Um sensor de proximidade compatível com 5V elimina a necessidade de um conversor de impulso ou uma fonte de alimentação separada de 24V em sistemas embutidos.a sua saída NPN liga-se a uma entrada GPIO do microcontrolador com uma resistência de tração a 5V, e o circuito de detecção é completo sem hardware de conversão de potência adicional.
No extremo superior, a tolerância de corrente contínua de 36 V abrange toda a faixa de tensão de fontes industriais de corrente contínua de 24 V, incluindo a tolerância de regulação (± 15% acima de 24 V nominal = 27,6 V) e transientes ocasionais,sem que o sensor entre em estado de falha ou degrade a sua frequência de comutação a tensões elevadas de alimentação.
P1: O que torna o NBB5-18GM50-E0 diferente de um sensor de proximidade M18 padrão?
Três coisas se destacam: a freqüência de comutação de 1.950 Hz (versus 300-800 Hz para a maioria dos sensores M18), a faixa de alimentação de 5-36 V (versus 10-30 V para a maioria) e a classificação de temperatura estendida de -40 ° C a +85 ° C.
Os sensores M18 padrão são adequados para a detecção típica da presença/ausência de máquinas; o NBB5-18GM50-E0 é especificado quando a frequência de detecção é elevada, a compatibilidade da fonte é ampla,ou se requer um desempenho de temperatura extrema.
P2: O NBB5-18GM50-E0 pode ser utilizado para medição de velocidade a partir de uma roda de engrenagem?
Conecte a saída NPN a uma entrada de contagem de pulso em um PLC, módulo de contador ou microcontrolador.A contagem por unidade de tempo dividida pelo número de dentes por revolução dá a velocidade de rotação.
Na frequência de comutação de 1.950 Hz, o sensor conta com precisão até aproximadamente 1.950 eventos de passagem de dentes por segundo.000 acontecimentos por segundo, bem dentro da capacidade do sensor com quase 2x espaço para a cabeça.
P3: Este sensor é compatível com uma placa de entrada PLC de corrente contínua de 24 V?
Sim, com 24 V de corrente contínua, a saída NPN funciona normalmente dentro da faixa de tensão nominal do sensor.A saída NPN afunda corrente da entrada PLC através do transistor de saída do sensor para a fonte comum (negativa).
A placa de entrada do PLC deve ser projetada para entradas NPN (afundamento). A corrente de carga através da entrada do PLC deve estar dentro do máximo de 200mA do sensor.
P4: A caixa tem 50 mm de comprimento ̇ existe uma versão mais curta disponível?
O "50" no número de peça GM50 indica o comprimento do corpo de 50 mm. Pepperl+Fuchs offers M18 NBB sensors in different body lengths in the same series — longer bodies are common for the NBB series to accommodate the internal oscillator and output electronics for high-frequency operation.
Se o espaço do painel for limitado, confirme a profundidade do buraco de montagem e o engate do fio em relação ao comprimento de 50 mm antes da instalação.Comparar as especificações entre as variantes NBB M18 da Pepperl+Fuchs para encontrar a combinação que atenda aos requisitos de frequência e temperatura numa caixa mais curta.
Q5: Qual é a corrente de vazamento da saída NPN no estado OFF?
Pepperl+Fuchs especifica a corrente de vazamento para a série NBB na folha de dados do produto, tipicamente na faixa de 1 ‰ 2 mA para sensores NPN de 3 fios desta classe.Este vazamento de estado OFF flui através da entrada do PLC conectado, mesmo quando nenhum alvo está presente.
Se a entrada do PLC tiver um limite de corrente ON baixo, a corrente de vazamento pode causar um estado de ON falso.6kΩ a 10kΩ) entre o fio de saída e desvio comum o vazamento e evita a activação falsa. Confirmar o valor exacto da corrente de fuga a partir da folha de dados NBB5-18GM50-E0 da Pepperl+Fuchs.
