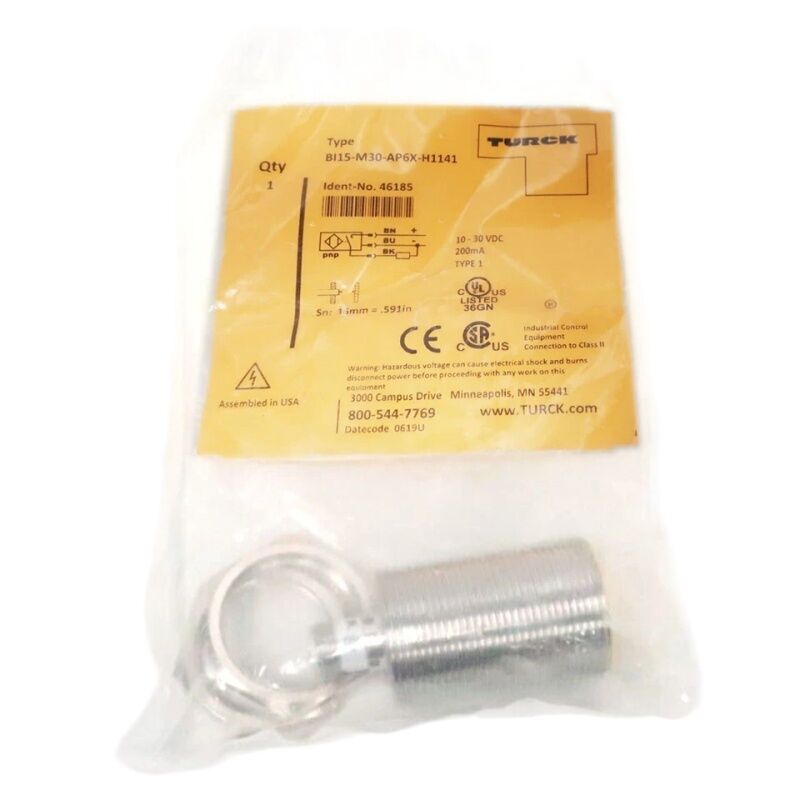

Turck Bi15-M30-AP6X | Sensor de Proximidade Indutivo — 15mm, M30, PNP NA, 10–30VDC, Montagem Embutida, 300Hz, Cabo de 2m

Visão Geral

O Turck Bi15-M30-AP6X é um sensor de proximidade indutivo de montagem embutida da série Bi da Turck, oferecendo uma distância nominal de detecção de 15mm a partir de uma carcaça cilíndrica M30 com uma saída PNP normalmente aberta.

Ele opera de 10 a 30V DC — cobrindo sistemas de controle de 12V e 24V DC —, consome até 200mA através da carga e comuta a até 300Hz para detecção de alvos metálicos de movimento moderadamente rápido.

O cabo pré-conectado de 2 metros o conecta diretamente ao chicote do sensor da máquina sem a necessidade de um conector de campo separado.

Quinze milímetros a partir de um sensor M30 de montagem embutida é a combinação específica para a qual este modelo foi projetado.

Montagem embutida significa que a face do sensor fica nivelada ou rebaixada no suporte metálico, o que protege a face de detecção contra impactos mecânicos por alvos em movimento e permite a instalação em cavidades apertadas onde a face saliente de um sensor não embutido entraria em contato com o alvo ou a estrutura circundante.

A distância de detecção de 15mm fornece a folga necessária entre o sensor montado e o caminho de aproximação do alvo detectado — margem suficiente para variação do alvo, vibração e a tolerância de montagem no projeto mecânico da máquina.

A saída PNP (sourcing) é compatível com a placa de entrada PNP do CLP, amplamente utilizada em projetos de máquinas europeias.

Quando um alvo metálico entra no campo de detecção, o transistor de saída liga e fornece corrente para a carga conectada — entrada do CLP, bobina de relé ou indicador — a partir da linha de alimentação positiva através da carga até o retorno comum.

Especificações Principais

Montagem Embutida em M30 — A Vantagem Mecânica

Sensores de montagem embutida como o Bi15-M30-AP6X mantêm seu campo de detecção eletromagnético concentrado na frente da face de detecção, projetando minimamente para os lados.

Essa geometria de campo é obtida pela blindagem integrada ao corpo do sensor — o anel condutor ao redor da face do sensor foca o campo para frente e suprime a projeção lateral, permitindo que o sensor seja cercado por metal em todos os lados, exceto na face, sem perder sensibilidade.

O resultado prático é uma flexibilidade de instalação que os sensores não embutidos não oferecem: o Bi15-M30-AP6X pode ser rosqueado em um suporte de aço e travado com a porca sextavada fornecida com a face nivelada à superfície, protegendo-o de ser atingido por um palete, peça ou corrente em movimento.

Em linhas de transporte, sistemas de transferência de paletes e ferramentas de prensagem onde o ponto de detecção está no caminho de componentes pesados em movimento, a montagem embutida não é uma conveniência — é a especificação que mantém o sensor fisicamente intacto durante a vida útil de produção da máquina.

A rosca M30 x 1.5mm é um formato de rosca métrica padrão que acomoda a porca de travamento comum em projetos de máquinas padrão europeias e é compatível com a linha completa de acessórios de montagem M30 da Turck.

Frequência de Comutação de 300Hz e Corrente de Carga

Trezentos hertz correspondem a um ciclo de comutação de aproximadamente 3.3ms — adequado para detectar alvos se movendo em velocidades moderadas de esteira ou passando por características usinadas em taxas de avanço típicas.

Para um alvo de 15mm passando pela face do sensor em uma esteira a 1 m/s, 300Hz fornece aproximadamente quatro ciclos de detecção durante a passagem do alvo — mais do que suficiente para detecção de borda confiável e comutação de saída estável.

A corrente de carga máxima de 200mA cobre cargas de entrada de CLP padrão (tipicamente 5-20mA), pequenas bobinas de relé (20-100mA) e lâmpadas indicadoras diretamente. Cargas que consomem muita corrente acima de 200mA requerem um relé intermediário em vez de conexão direta à saída do sensor.

FAQ

P1: O Bi15-M30-AP6X é o mesmo que o Bi15-M30-AP6X-H1141?

O sufixo H1141 identifica a variante específica de cabo e conector. Bi15-M30-AP6X é o número de peça base que descreve a especificação elétrica e mecânica do sensor: 15mm de detecção, M30, PNP NA, 10-30V DC.

A designação H1141 especifica a versão particular do cabo — neste caso, um cabo pré-montado de 2 metros. Ambos se referem ao mesmo design de sensor.

Ao fazer o pedido, confirme o número de peça completo, incluindo o sufixo do cabo/conector, para garantir o estilo de conexão correto para sua instalação.

P2: O Bi15-M30-AP6X pode detectar alvos de aço inoxidável ou alumínio?

Sim, com uma distância de detecção efetiva reduzida. Sensores indutivos respondem a todos os metais eletricamente condutores, mas a distância de detecção é classificada para alvos de ferro ferromagnético padrão.

Para aço inoxidável, a distância efetiva é tipicamente de 60-80% da classificação para ferro; para alumínio e latão, cai ainda mais para aproximadamente 30-50%. Se o alvo detectado for não ferroso, verifique a distância de detecção alcançável para esse material nos dados de fator de correção da Turck e ajuste a posição de montagem de acordo.

P3: Qual é a diferença entre o Bi15-M30-AP6X (embutido) e um sensor M30 não embutido com distância de detecção de 15mm?

Um sensor M30 não embutido (não blindado) projeta seu campo eletromagnético além da face de detecção e para os lados, o que proporciona maior distância de detecção para um determinado tamanho de corpo, mas não pode ser montado cercado por metal — o metal circundante absorve o campo e reduz ou elimina a detecção.

O design embutido do Bi15-M30-AP6X foca o campo para frente, permitindo a instalação em suportes metálicos ao custo de limitar a distância de detecção a 15mm, em vez dos 20-22mm que um M30 não blindado poderia alcançar em ar livre.

P4: O indicador LED — o que ele indica?

O único LED no Bi15-M30-AP6X acende quando a saída está no estado ativo (LIGADO) — alvo detectado, transistor de saída conduzindo.

É um indicador de status da saída, não um indicador de energia. Um LED aceso confirma tanto que um alvo está dentro do campo de detecção quanto que a saída está conduzindo — útil para verificação de configuração e solução rápida de problemas em uma máquina em funcionamento sem a necessidade de um voltímetro separado.

P5: Quais circuitos de proteção o Bi15-M30-AP6X inclui?

Os sensores indutivos da série Bi da Turck incluem proteção contra inversão de polaridade das conexões de alimentação e curtos-circuitos na saída — o sensor não será danificado por um curto-circuito breve na fiação de saída para o comum ou por polaridade de alimentação incorreta durante a instalação.

Essas proteções reduzem o risco de erros de instalação e eliminam a necessidade de componentes de proteção em série externos na fiação padrão da máquina. Curto-circuitos sustentados ou polaridade reversa sustentada além da tolerância transitória do sensor causarão danos, portanto, resolva os erros de fiação prontamente.
