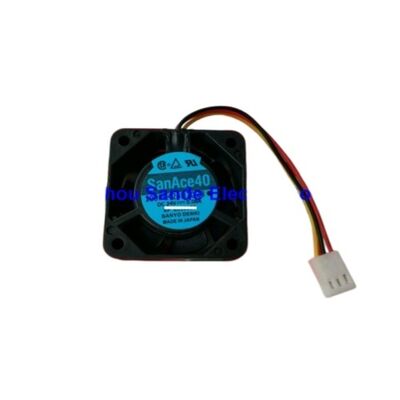

Ventilador de refrigeração original Sanyo 109P0424H7D28 1O9PO424H7D28

109P0424H7D28 | Ventilador Sanyo Denki San Ace 40 — 40×40×15mm / 24V / 7700 RPM / 6,34 CFM / 28 dB / 3 pinos / Resfriamento por inversor PLC

San Ace 40 Slim – Alta velocidade em profundidade de 15 mm

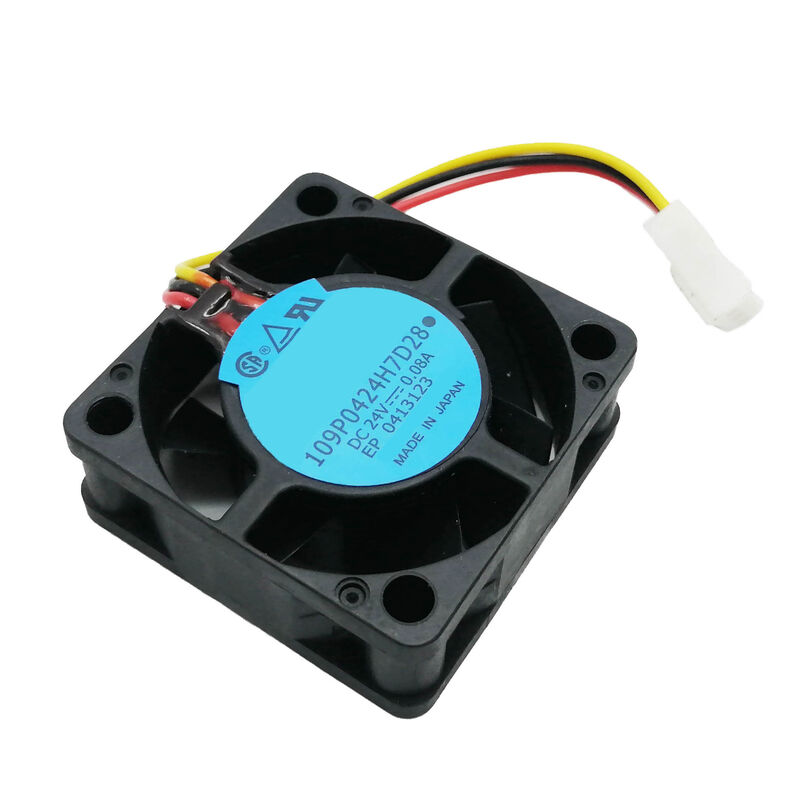

A 109P0424H7D28 é uma ventoinha axial fina de 40 × 40 × 15 mm da série San Ace 40 da Sanyo Denki - a versão de 15 mm de profundidade da família de ventoinhas de 40 mm, fornecendo 6,34 CFM a 7.700 RPM de uma fonte de 24 V. Este ventilador compacto é amplamente utilizado em eletrônicos de controle industrial: gabinetes PLC, inversores, servo drives e módulos de controle CNC onde um ventilador padrão de 20 mm ou 25 mm de profundidade de 40 mm excede a cavidade de montagem disponível.

Com 28 dB(A) e consumo de corrente de apenas 0,08 A, o 109P0424H7D28 combina resfriamento eficiente com operação silenciosa e carga elétrica mínima — propriedades que o tornam compatível com os orçamentos de corrente apertados de 24 V de controladores industriais compactos.

Especificações principais

Por que 7.700 RPM para uma ventoinha fina de 40 mm

O diâmetro de 40 mm é pequeno – as lâminas menores movem menos ar por rotação do que as lâminas maiores. Para fornecer fluxo de ar útil a partir de uma pá pequena, o 109P0424H7D28 funciona a 7.700 RPM – substancialmente mais rápido que ventoinhas de 80 mm ou 120 mm. Nessa velocidade, a ventoinha de 40 mm gera a pressão estática e a velocidade do fluxo de ar necessárias para resfriar os componentes montados na placa de circuito impresso de perto.

A profundidade estreita de 15 mm restringe ainda mais a geometria da pá: o impulsor estreito tem menos vão axial para trabalhar. RPM mais altas compensam essa limitação, mantendo a saída de 6,34 CFM apesar do comprimento reduzido da corda da lâmina em comparação com uma ventoinha de 40 mm com profundidade de 20 mm ou 25 mm.

Aplicativos

Resfriamento do CLP:Ventiladores finos de 40 mm em chassis de PLC, posições de resfriamento de backplane e gabinetes de módulos de CPU — a profundidade de 15 mm cabe em cavidades de gabinete de PLC muito rasas para ventoinhas padrão de 20 mm de profundidade.

Inversores industriais:Resfriamento montado em painel para módulos VFD compactos e soft starters onde as posições de montagem do ventilador interno restringem a profundidade disponível do ventilador.

Módulos de controle CNC:Eletrônica de controle CNC compacta, placas de controle de eixo e módulos de exibição HMI usando ventiladores de resfriamento finos de 40 mm.

Equipamento de servidor e rede:Equipamento de rack 1U e 2U onde as restrições de altura restringem a profundidade da cavidade do ventilador a 15 mm – o 109P0424H7D28 oferece desempenho de ventilador de classe de servidor em um formato fino.

Perguntas frequentes

Q1: Como 109P0424H7D28 (profundidade de 15 mm) se compara a 109P0424H6D14 (profundidade de 20 mm) na mesma classe de tensão de 40 mm?

A versão fina de 15 mm (H7D28) funciona em RPM mais altas (7.700 versus menor para a série H6D) para compensar a profundidade mais rasa da lâmina - fornecendo fluxo de ar comparável em um pacote 5 mm mais raso. O H6D14 com 20 mm de profundidade fornece um pouco mais de fluxo de ar em RPM mais baixas. Selecione com base na profundidade de montagem disponível: se houver espaço livre de 20 mm, o H6D14 fornece mais fluxo de ar em velocidade mais baixa; se apenas 15 mm estiverem disponíveis, H7D28 é a escolha correta.

Q2: Qual é a função do conector de 3 pinos em 109P0424H7D28?

O conector de 3 pinos carrega: Pino 1 — negativo (terra), Pino 2 — positivo (alimentação de 24 V), Pino 3 — tacômetro ou saída de sinal de rotor bloqueado para monitoramento da velocidade do ventilador. O terceiro pino permite que o sistema host (PLC, inversor ou controlador) monitore se o ventilador está funcionando na velocidade correta, permitindo a detecção de falhas do ventilador antes que ocorra superaquecimento do equipamento.

Q3: 109P0424H7D28 pode operar com uma fonte de 12 V?

A tensão nominal é 24 Vcc. A 12 V, o ventilador funciona a aproximadamente 50% das RPM nominais (~3.850 RPM) com fluxo de ar proporcionalmente reduzido. Sanyo Denki especifica a tensão operacional mínima - confirme na folha de dados 109P0424H7D28 se 12V está dentro da faixa operacional permitida. Para aplicações que exigem desempenho nominal de 7.700 RPM, é necessária uma alimentação de 24 V.

Q4: Que tipo de rolamento o 109P0424H7D28 usa e como isso afeta a orientação de montagem?

A série San Ace 40 utiliza rolamentos de esferas — adequados para qualquer orientação de montagem, incluindo instalações verticais, horizontais ou invertidas. Os rolamentos de esferas mantêm a lubrificação independentemente da orientação do ventilador, ao contrário dos rolamentos deslizantes que normalmente são limitados a posições de montagem específicas. Essa flexibilidade de orientação simplifica a instalação em equipamentos industriais onde o ventilador pode precisar ser montado em posições não padronizadas.
