Fanuc A860-2120-V004 | Sensor de Encoder de Eixo AiBZ Sem Anel de Montagem — Feedback de Posição de Motor de Eixo AC Embutido, Apenas Elemento Sensor

Número da Peça: A860-2120-V004

Série: A860-2120

Fabricante: Fanuc Corporation

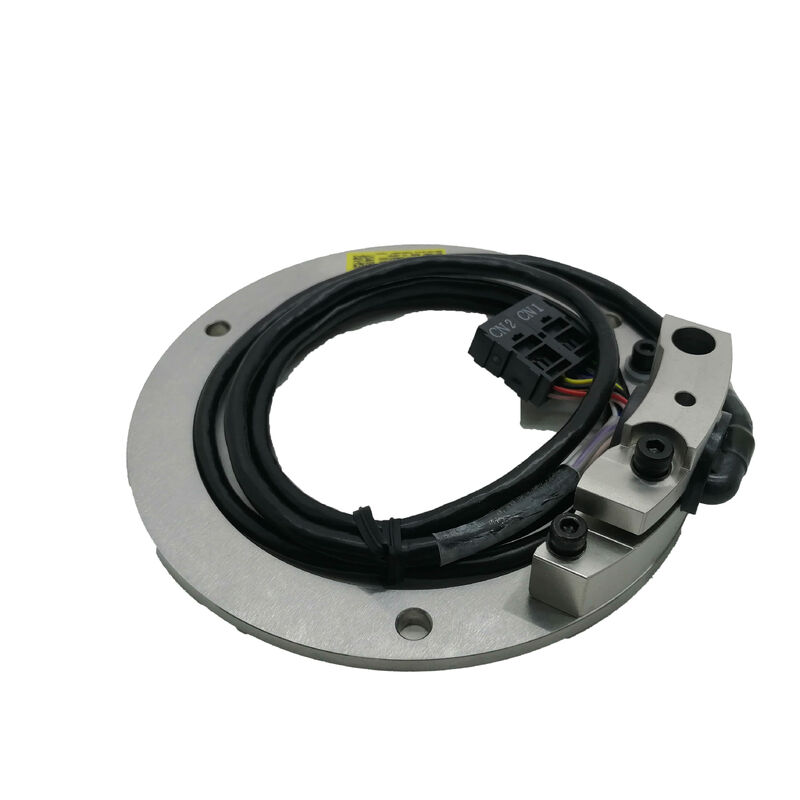

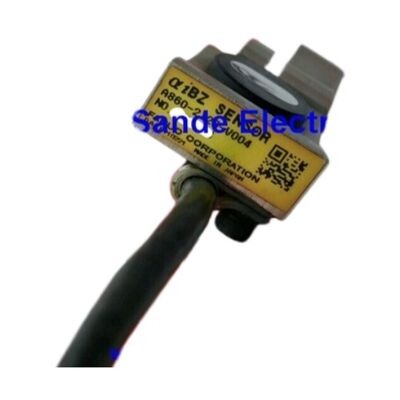

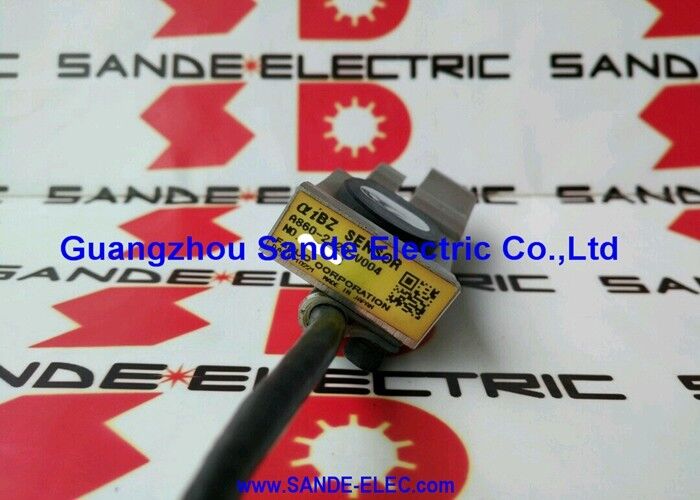

Descrição: SENSOR AiBZ S/ ANEL DE MONTAGEM

Aplicação: Motor de eixo AC embutido Fanuc — feedback de posição e velocidade

Hardware: Apenas elemento sensor (anel de montagem não incluído)

Condição: Novo / Recondicionado

Visão Geral

O Fanuc A860-2120-V004 é a variante apenas do sensor do encoder AiBZ A860-2120 para motores de eixo AC embutidos Fanuc — funcionalmente idêntico ao A860-2120-V003 em todos os aspectos, exceto pela ausência do anel de montagem.

O elemento sensor é a parte que se desgasta e falha; o anel de montagem, quando não corroído ou mecanicamente danificado, dura mais que muitas substituições de sensor, pois é um componente mecânico passivo sem conteúdo eletrônico e sem partes móveis.

Na prática, uma primeira substituição de sensor em um motor de eixo mais antigo geralmente encontra o anel de montagem original em condição aceitável.

Nesse cenário, o A860-2120-V004 é a escolha econômica correta: o anel permanece na máquina, o elemento sensor com defeito é removido, o novo sensor V004 é pressionado no anel existente e o cabo é reconectado.

A máquina volta a operar sem o custo adicional e o tempo de aquisição de um anel que não era necessário.

Onde o A860-2120-V003 (com anel) é a escolha certa é quando o anel está fisicamente danificado, quando o sensor e o anel estão sendo substituídos como um conjunto combinado durante uma revisão do eixo, ou quando um conjunto completo é necessário como uma peça de reposição pronta para instalação, em vez de depender do anel existente da máquina estar em condições de uso.

Especificações Principais

Quando Escolher V004 em Vez de V003

A decisão entre V004 (apenas sensor) e V003 (sensor com anel) é uma escolha de engenharia de manutenção, não uma escolha de desempenho — ambos entregam função de encoder idêntica após a instalação. As variáveis são:

Condição do anel existente: Um anel que não tem corrosão, nenhum dano físico e mantém sua precisão dimensional da fabricação original funcionará perfeitamente com o sensor V004. Antes de decidir, inspecione o furo do anel em busca de arranhões, meça o diâmetro do furo, se possível, e verifique as superfícies de assentamento. Um anel em boas condições vale a pena ser mantido.

Histórico de instalação: Um anel que esteve em serviço através de múltiplos ciclos de manutenção envolvendo uso incorreto de ferramentas, ciclos térmicos em um ambiente de eixo de alta temperatura, ou exposição a refrigerante pode ter alterações dimensionais que afetam o entreferro. Em caso de dúvida, substitua por V003 e renove o conjunto completo.

Custo de tempo de inatividade: Em instalações onde o tempo de inatividade do eixo é extremamente caro, ter um conjunto completo V003 como peça de reposição pronta para instalação — sem necessidade de avaliação do anel existente — reduz o tempo entre a identificação da falha e o retorno da máquina ao serviço.

O custo extra do anel é pequeno em comparação com a mão de obra de inspeção e medição do anel existente sob pressão de tempo.

Sensor AiBZ no Loop de Controle do Eixo

O sensor AiBZ na série A860-2120 está na base do controle em malha fechada do motor de eixo embutido. Remover o sensor — ou operar com um sensor degradado — muda o motor de um eixo controlado por servo para um motor de indução em malha aberta incapaz de orientação, rosqueamento ou funções de eixo C.

A saída do sensor é processada pelo circuito receptor do encoder do amplificador do eixo, que usa os sinais de quadratura das fases A e B para rastrear mudanças incrementais de posição e a fase Z de pulso único por revolução para restabelecer a posição absoluta após a energização. Em operação normal, a verificação de integridade do encoder do amplificador verifica a amplitude do sinal e a integridade do pulso a cada revolução — qualquer degradação significativa aciona o alarme do encoder que inicia a solução de problemas.

Em máquinas com ciclos de rosqueamento rígido ou corte de rosca sincronizado, a qualidade do sinal do encoder afeta diretamente a precisão do passo da rosca. Degradação parcial do sinal — onde o encoder está produzindo saída, mas com amplitude abaixo do nominal — pode se manifestar como erros de rosqueamento ocasionais sob carga de corte alta antes que o drive gere uma falha grave.

Se uma máquina estiver apresentando imprecisão inconsistente de rosqueamento sem um alarme de encoder limpo, a amplitude do sinal do encoder deve ser verificada em relação à especificação da Fanuc para a série A860-2120.

Notas de Compatibilidade e Fornecimento

A série de sensores A860-2120 abrange várias variantes com sufixo V — V003, V004, V007, V013 e outras — com diferenças no comprimento da conexão, roteamento do cabo e hardware de montagem.

O V004 é apenas o elemento sensor em toda a série A860-2120. Ao identificar a substituição correta, combine o número completo da peça da documentação de manutenção do motor ou da etiqueta do sensor, em vez de assumir que o V004 é intercambiável livremente com todas as variantes A860-2120.

A Fanuc fabrica a série A860-2120 para seus motores de eixo embutidos da série αi.

O modelo específico do motor na máquina determina qual variante A860-2120 é correta. A lista de peças de reposição de motores de eixo da Fanuc (disponível no serviço Fanuc ou em parceiros de serviço autorizados) mapeia os números dos modelos de motores para os números das peças dos sensores.

FAQ

P1: O sensor é listado como "S/ ANEL DE MONTAGEM" — ele ainda pode ser instalado em uma máquina que atualmente tem o V003 (com anel) instalado?

Sim. O elemento sensor V004 se encaixa no mesmo anel de montagem que o V003 incluía originalmente. Ao realizar uma substituição: remova o elemento sensor V003 do anel (o anel geralmente permanece no alojamento do motor), inspecione e verifique a condição do anel, em seguida, insira o sensor V004 no anel existente.

A montagem mecânica e o entreferro são idênticos à instalação original do V003, assumindo que o anel não esteja danificado.

P2: Como posso confirmar se o anel de montagem existente ainda está em condições de uso antes de encomendar o V004 em vez do V003?

Com a máquina seguramente desligada e a cavidade do encoder acessível, inspecione o anel em busca de rachaduras visíveis, corrosão, distorção do furo ou das faces de assentamento, e evidências de contaminação por refrigerante que possam ter criado depósitos de incrustação alterando o diâmetro do furo.

Se o anel não apresentar nenhum desses problemas, é provável que esteja em condições de uso. Se o furo do anel estiver visivelmente fora de forma, corroído ou com qualquer dano estrutural, encomende o V003 para incluir um novo anel.

Em caso de dúvida, a diferença de custo entre V003 e V004 é geralmente menor do que o custo de um procedimento de manutenção repetido para substituir um anel marginal.

P3: O V004 requer alguma alteração de programação após a instalação?

Não. A série de sensores A860-2120 gera a mesma interface de sinal, independentemente da variante V003/V004 — ambos usam o mesmo protocolo de encoder AiBZ com os mesmos níveis de sinal e configuração de conector. Substituir um V003 por um V004 (ou vice-versa) não requer alterações de parâmetros do CNC.

Após a instalação, a verificação padrão pós-substituição (teste de orientação, verificação de diagnóstico do encoder) confirma o funcionamento correto sem nenhum ajuste de software.

P4: O que causa falha nos sensores AiBZ e a falha pode ser prevista antes que ocorra a falha grave?

Modos comuns de falha incluem entrada de contaminação (refrigerante penetrando no alojamento do sensor e corroendo os componentes eletrônicos ou trilhas de sinal), falha mecânica induzida por vibração de juntas de solda internas e degradação de LED/fotodetector em tipos de encoder óptico.

Sinais precoces incluem aumento da frequência de alarmes de encoder que são limpos ao ligar/desligar (indicando sinal intermitente), desvio na posição de parada de orientação do eixo (sugerindo variação no tempo do pulso Z) e redução da amplitude do sinal visível no diagnóstico do amplificador.

O monitoramento do histórico de alarmes do encoder e da consistência da orientação ao longo do tempo fornece um aviso prévio antes de uma falha grave.

P5: O A860-2120-V004 recondicionado é uma alternativa viável ao novo?

Sim, com qualificações. Parceiros de serviço Fanuc e recondicionadores especializados desmontam, limpam, substituem componentes internos desgastados e testam sensores recondicionados em relação à especificação de sinal da Fanuc antes da revenda. Um V004 recondicionado de um recondicionador de qualidade é uma peça de manutenção viável para uso em produção padrão.

Para máquinas que executam produção crítica onde o tempo de inatividade do eixo é extremamente caro, sensores novos fornecem a maior confiança na vida útil restante.

Um sensor recondicionado a um custo reduzido é apropriado para máquinas com menor criticidade, máquinas de backup ou onde restrições orçamentárias se aplicam.
