Ventilador Minebea NMB-MAT 1608KL-05W-B39 1608KL05WB39 16O8KL-O5W-B39

1608KL-05W-B39 | Ventilador NMB Minebea 40mm DC - 24V / 7,4 CFM / 6500 RPM / 25,5 dB / 3 fios / FANUC A90L-0001-0510

Ventilador NMB 40mm FANUC – Mesmo corpo, conector diferente do B59

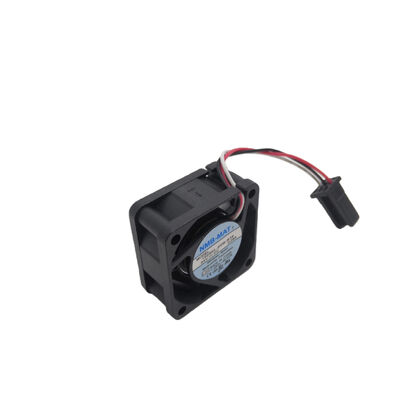

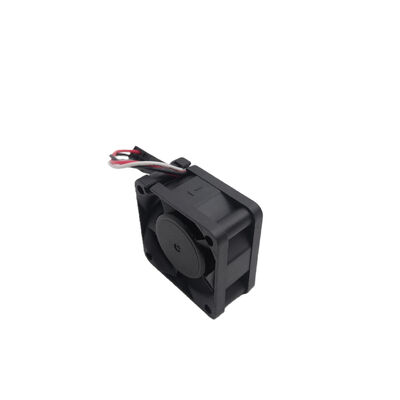

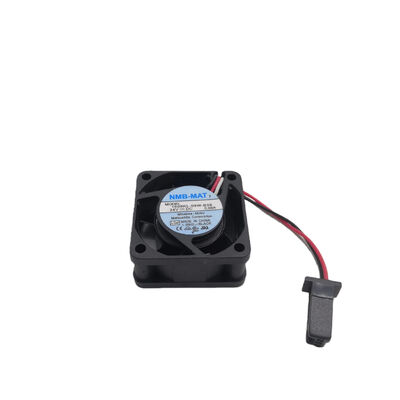

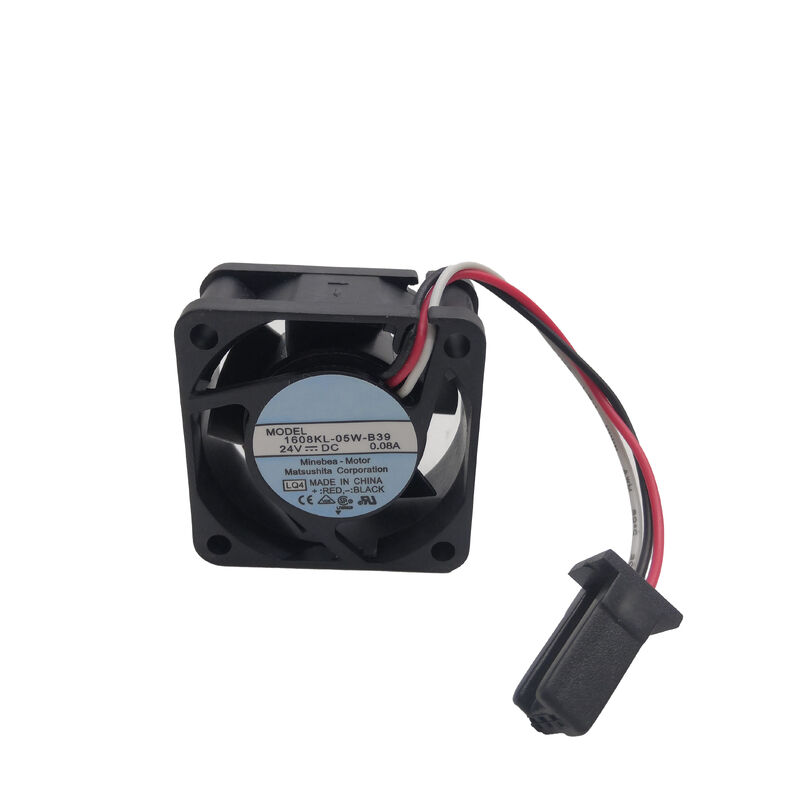

O 1608KL-05W-B39 é o ventilador axial DC de 40 × 40 × 20 mm da NMB que compartilha suas especificações principais com o 1608KL-05W-B59 - o mesmo corpo do ventilador, a mesma fonte de 24 V, a mesma velocidade de 6.500 RPM, o mesmo fluxo de ar de 7,4 CFM e a mesma saída de sensor de rotor bloqueado de 3 fios. A diferença é o conector: o sufixo B39 identifica um invólucro de conector diferente na terminação do fio do ventilador em comparação com a variante do sufixo B59.

Esta distinção de conector determina com qual número de montagem FANUC o ventilador é compatível: o 1608KL-05W-B39 mapeia para FANUC A90L-0001-0510, enquanto o 1608KL-05W-B59 mapeia para A90L-0001-0528. Ambos servem posições de refrigeração de 40 mm em equipamentos CNC da FANUC — diferentes tipos de módulos requerem o conector correspondente específico.

Especificações principais

Conector B39 vs Conector B59 – Como diferenciá-los

O sufixo B na nomenclatura do ventilador do NMB identifica a configuração do conector e do conjunto do fio - especificamente o tipo de invólucro do conector e o comprimento do fio:

Conector B39:A variante B39 utiliza um formato de conector compatível com conjuntos de ventoinhas FANUC A90L-0001-0510 — a caixa específica corresponde ao soquete do conector da ventoinha no módulo FANUC correspondente.

Conector B59:A variante B59 usa um invólucro de conector diferente, compatível com conjuntos FANUC A90L-0001-0528.

Ambos os conectores suportam fisicamente 3 fios; ambos são compatíveis com soquetes de ventoinha de 3 pinos. A diferença é a geometria da caixa e o mecanismo de travamento – os dois não podem ser usados ​​de forma intercambiável. Confirme qual número de montagem FANUC que o ventilador com falha carrega na etiqueta do módulo ou no manual de serviço antes de fazer o pedido.

Aplicativos

Resfriamento do módulo CNC FANUC:Substituição direta em conjuntos de controlo CNC e unidades de visualização da FANUC com referência A90L-0001-0510 — as mesmas aplicações que a variante B59, mas para módulos que requerem o conector B39.

Resfriamento interno do servo e do módulo de acionamento FANUC:Ventiladores de 40 mm em servo drive compacto e placas de interface CNC — o formato pequeno resfria posições específicas da PCB e componentes geradores de calor a curta distância.

Gabinetes eletrônicos industriais:Posições de ventiladores compactos alimentados por 24 V em controladores de automação, placas de fonte de alimentação e componentes eletrônicos de controle integrados, onde 40 mm é o formato de montagem disponível.

Perguntas frequentes

P1: Como posso confirmar se o meu módulo FANUC requer 1608KL-05W-B39 (B39) ou 1608KL-05W-B59 (B59)?

Verifique o número de montagem da FANUC na etiqueta do ventilador com falha ou na documentação do conjunto do ventilador do módulo: A90L-0001-0510 requer B39; A90L-0001-0528 requer B59. Se a etiqueta do ventilador estiver ilegível, confirme no manual de peças sobressalentes FANUC do módulo específico ou na documentação de manutenção qual o número de montagem especificado.

Q2: Qual é a diferença prática de desempenho entre 1608KL-05W-B39 e 1608KL-05W-B59?

Nenhum – ambos os ventiladores têm especificações elétricas idênticas: 24 Vcc, 7,4 CFM, 6.500 RPM, 25,5 dB(A), 42,2 Pa, vida útil de 50.000 horas, sensor de rotor bloqueado de 3 fios. As designações B39 e B59 indicam apenas o tipo de conector. O desempenho de refrigeração de qualquer variante é idêntico; apenas a interface do conector é diferente.

Q3: O 1608KL-05W-B39 possui proteção contra reinicialização automática?

A proteção de rotor bloqueado do NMB na série 1608KL evita a queima do motor quando o ventilador é bloqueado, mas não reinicia automaticamente - o ventilador requer que a condição de travamento seja eliminada (bloqueio removido) e que a tensão de alimentação seja ciclada para uma reinicialização. Nos sistemas FANUC, o circuito de proteção do módulo normalmente desliga a alimentação do ventilador ao detectar um alarme de travamento e reinicia no próximo ciclo de alimentação. Confirme o comportamento específico do gerenciamento de energia do ventilador do módulo FANUC no manual de serviço do módulo.

Q4: Qual intervalo de manutenção é recomendado para 1608KL-05W-B39 no serviço CNC FANUC?

A FANUC geralmente recomenda a inspeção e substituição periódicas dos ventiladores em intervalos de manutenção regulares — normalmente de 3 a 5 anos ou de 20.000 a 30.000 horas de funcionamento, dependendo do módulo específico e do ambiente operacional. Ambientes empoeirados ou contaminados com óleo aceleram o desgaste dos rolamentos e a contaminação das vedações dos rolamentos, reduzindo a vida útil abaixo da especificação L10 de 50.000 horas. A limpeza anual com ar comprimido das superfícies acessíveis do ventilador (com o equipamento desligado) prolonga a vida útil, reduzindo a carga térmica causada pelo acúmulo de poeira.
