"Minebea NMB Fan 3106KL-05W-B59 3106KL05WB59 31O6KL-O5W-B59

3106KL-05W-B59 | Ventilador NMB Minebea 80mm Slim DC - 24V / 32,8 CFM / 3000 RPM / Rolamento de esferas / 70.000 horas / FANUC A90L-0001-0422

Ventoinha fina NMB de 80 mm — Resfriamento industrial de longa duração com profundidade de 15 mm

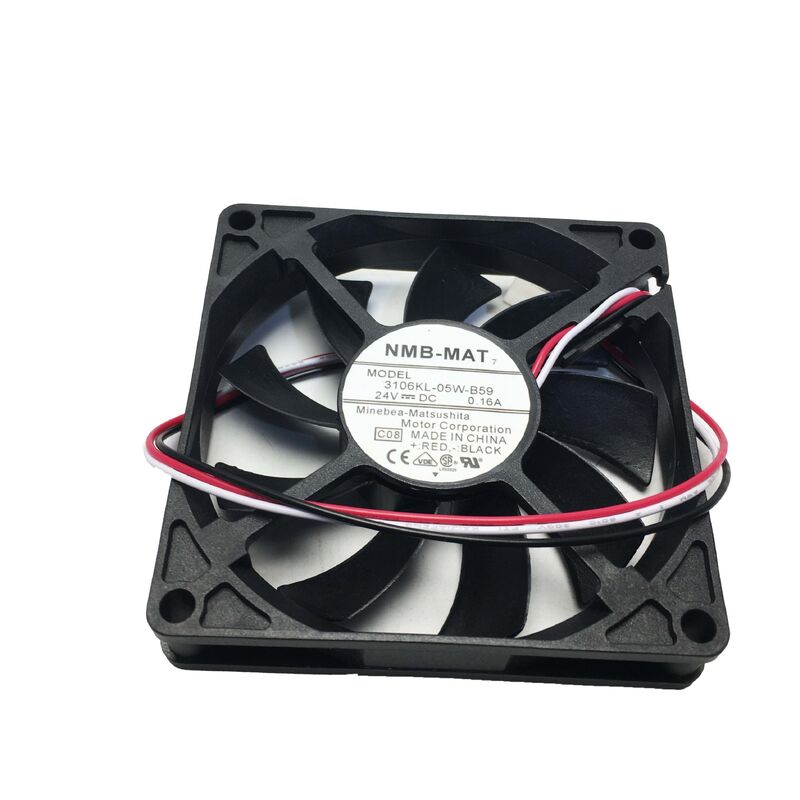

O 3106KL-05W-B59 é um ventilador axial DC fino de 80 × 80 × 15 mm da NMB Technologies - um dos fabricantes de ventiladores mais reconhecidos do setor. A profundidade fina de 15 mm torna esta ventoinha a escolha padrão para posições de painel rasas, chassis de telecomunicações, hardware de servidor e equipamentos industriais onde ventoinhas padrão de 25 mm ou 38 mm de profundidade de 80 mm excedem a profundidade de montagem disponível.

O destaque desta ventoinha é a sua vida útil: 70.000 horas (L10 a 25°C), o que é excepcional para uma ventoinha industrial de 80 mm. Em operação contínua 24 horas por dia, 7 dias por semana, isso corresponde a aproximadamente 8 anos de operação teoricamente livre de falhas — uma especificação diretamente relevante para equipamentos industriais que funcionam continuamente sem janelas de manutenção regulares.

Especificações principais

Sensor de rotor bloqueado de 3 fios

O terceiro fio fornece uma saída de sensor de rotor bloqueado – permitindo que o sistema host monitore a operação do ventilador:

Nos sistemas FANUC:Os controles e amplificadores CNC da FANUC com referências de ventilador A90L-0001-0422 monitoram o sinal de velocidade do terceiro fio. Quando o sinal cai para zero (ventilador parado), o controle gera um alarme de falha do ventilador — alertando os operadores antes que o calor atinja níveis críticos.

Em equipamentos industriais não FANUC:Qualquer sistema com entrada de tacômetro de ventilador pode monitorar a saída de velocidade do 3106KL-05W-B59 para monitoramento da integridade do ventilador. O terceiro fio também pode ser deixado desconectado em aplicações de 2 fios onde o monitoramento de falhas não é necessário.

Aplicativos

Refrigeração do servo amplificador da série FANUC Alpha:Substituição da ventoinha de arrefecimento interna nos módulos servo amplificadores (SAM), módulos amplificadores de eixo (SPM) e módulos de fonte de alimentação (PSM) da série FANUC Alpha — mantendo as condições térmicas nestes módulos de acionamento CNC de ciclo de trabalho elevado.

Equipamentos de telecomunicações industriais:Posição rasa do ventilador de 80 mm em equipamentos de rack de telecomunicações, eletrônicos de estação base e hardware de rede de nível de operadora.

Gabinetes de acionamento de máquinas-ferramenta CNC:Resfriamento de módulo direcionado dentro de gabinetes de inversores — a profundidade estreita de 15 mm se ajusta a posições de montagem padrão de 80 mm em gabinetes de inversores compactos.

Perguntas frequentes

Q1: Qual é o código de alarme FANUC quando 3106KL-05W-B59 (A90L-0001-0422) falha?

Os módulos servo amplificadores FANUC geram alarmes SV0430 (ventilador parado) ou de sobretemperatura do amplificador quando o ventilador de resfriamento falha. O ventilador A90L-0001-0422 nos servomódulos da série Alpha aciona diretamente a proteção do amplificador - o resfriamento degradado de um ventilador com falha normalmente precede o alarme com avisos intermitentes de sobretemperatura em alta carga antes da falha completa do ventilador.

Q2: 3106KL-05W-B59 é o mesmo corpo de ventilador que Panaflo FBK08T24HS?

Sim – os ventiladores A90L-0001-0422 da FANUC foram adquiridos da NMB (3106KL-05W-B59) e da Panaflo (FBK08T24HS). Ambas são ventoinhas de 80×80×15mm 24V DC com saída de rotor travado de 3 fios, atendendo às mesmas posições do módulo FANUC. Qualquer versão do fabricante é aceitável como substituição; confirme se o conector corresponde ao conector do ventilador do módulo FANUC específico antes da instalação.

P3: Como o 3106KL-05W-B59 (80 mm) se compara ao 1608KL-05W-B59 (40 mm) no ecossistema de resfriamento da FANUC?

Ambos são ventiladores DC finos NMB com sensores de rotor bloqueados de 3 fios para sistemas FANUC – o 3106KL-05W-B59 é a variante de 80 mm (32,8 CFM, FANUC A90L-0001-0422) e o 1608KL-05W-B59 é a variante de 40 mm (9,5 CFM, A90L-0001-0528). Servem em diferentes posições de módulo nos sistemas CNC da FANUC — confirme no manual de manutenção específico do módulo da FANUC qual o número de conjunto do ventilador necessário.

Q4: O 3106KL-05W-B59 pode operar com uma fonte de 12 V em equipamentos com alimentação somente de 12 V?

A faixa de tensão operacional de 10 V a 27,6 V inclui 12 V – o ventilador iniciará e funcionará a 12 V. A 12 V (50% de 24 V), o ventilador funciona a aproximadamente 1.500 RPM (50% de 3.000 RPM), fornecendo aproximadamente 16–18 CFM – aproximadamente metade do fluxo de ar nominal. Para aplicações que exigem 32,8 CFM completos, é necessário 24 V. O mínimo de 10V garante partida confiável e operação sustentada nesta tensão mais baixa.
