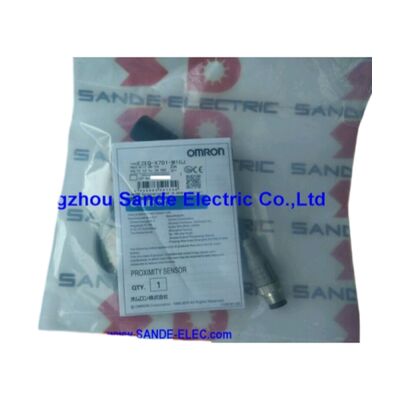

Interruptor do sensor de proximidade Omron E2EQ-X7D1-M1GJ E2EQX7D1M1GJ

Omron E2EQ-X7D1-M1GJ | Sensor de Proximidade Indutivo Resistente a Respingos — Revestido em Fluororresina M18, 7mm NA, CC 2 Fios, 500Hz, IP67, Conector Pigtail M12

Visão Geral

O Omron E2EQ-X7D1-M1GJ é um sensor de proximidade indutivo resistente a respingos — a variante da série E2EQ do design padrão M18 E2E, diferenciado pelo revestimento de fluororresina aplicado à superfície de detecção e à face da carcaça. Esse revestimento é o motivo pelo qual este sensor existe.

Em aplicações de soldagem a arco robótica e manual, gotas de metal quente lançadas do poço de solda caem em tudo a vários metros do arco: gabaritos, ferramentas, fiação e sensores. Em um sensor convencional com uma face de latão ou aço inoxidável nua, essas gotas esfriam e solidificam, aderindo à superfície.

Uma vez que a camada de respingos acumulados seja espessa o suficiente, ela perturba o campo eletromagnético do sensor e causa falha na detecção — ou o processo de remoção de respingos arranha a superfície de detecção e altera a distância. Em uma superfície revestida com fluororresina, as gotas solidificadas não encontram aderência.

A característica antiaderente do revestimento permite que os respingos sejam limpos ou batidos para remover facilmente, a superfície subjacente sem danos e o desempenho de detecção inalterado.

O sensor carrega todas as especificações padrão E2E para a configuração blindada M18 de 7mm: saída CC de 2 fios NA, faixa de operação de 10–30V, frequência de comutação de 500Hz, indicadores LED duplos e vedação à prova de óleo IP67.

O pigtail de 0,3m com conector IEC M12 é o formato de conexão que permite que o sensor seja substituído sem entrar na fiação da máquina — desconecte o M12 na extremidade do pigtail, passe o substituto pelo orifício de montagem, reconecte, pronto.

Em células de soldagem onde os sensores são consumidos pelo acúmulo de respingos em um cronograma e a velocidade de substituição afeta o tempo de atividade da célula, este arranjo de conector é um recurso de manutenção prático.

Especificações Principais

Revestimento de Fluororresina — O Problema dos Respingos Resolvido no Material

A soldagem a arco gera respingos quando o metal derretido é expelido do poço de solda — uma consequência da instabilidade do arco, velocidade incorreta de alimentação do arame ou composição química do metal base. Mesmo em processos de soldagem otimizados, alguma produção de respingos é inevitável.

A questão para os projetistas de máquinas não é se os respingos cairão no sensor, mas o que acontecerá quando isso ocorrer.

Os polímeros de fluororresina (quimicamente semelhantes ao PTFE) têm uma energia superficial tão baixa que as gotas de metal derretido não conseguem molhar a superfície — elas chegam, esfriam e ficam sobre o revestimento sem formar uma ligação metalúrgica ou mecânica. O resultado são respingos que se removem com escova em vez de se acumularem.

A série E2EQ da Omron aplica este revestimento à face de detecção e ao nariz do corpo do sensor — as áreas que ficam voltadas para a zona de solda e recebem o maior fluxo de gotas durante os ciclos de soldagem.

Sensores de proximidade padrão em ambientes de soldagem geralmente requerem remoção de respingos diária ou a cada turno para manter a detecção confiável. O E2EQ-X7D1-M1GJ estende esse intervalo significativamente, reduzindo tanto o fardo de manutenção quanto o risco de danos à face de detecção durante a limpeza.

Ele não torna o sensor imune ao acúmulo pesado e contínuo de respingos — em processos extremamente intensivos em respingos, a limpeza leve regular ainda é uma boa prática — mas o esforço é dramaticamente reduzido em comparação com alternativas sem revestimento.

Conexão Pigtail M12 — Substituição Rápida em Células de Soldagem

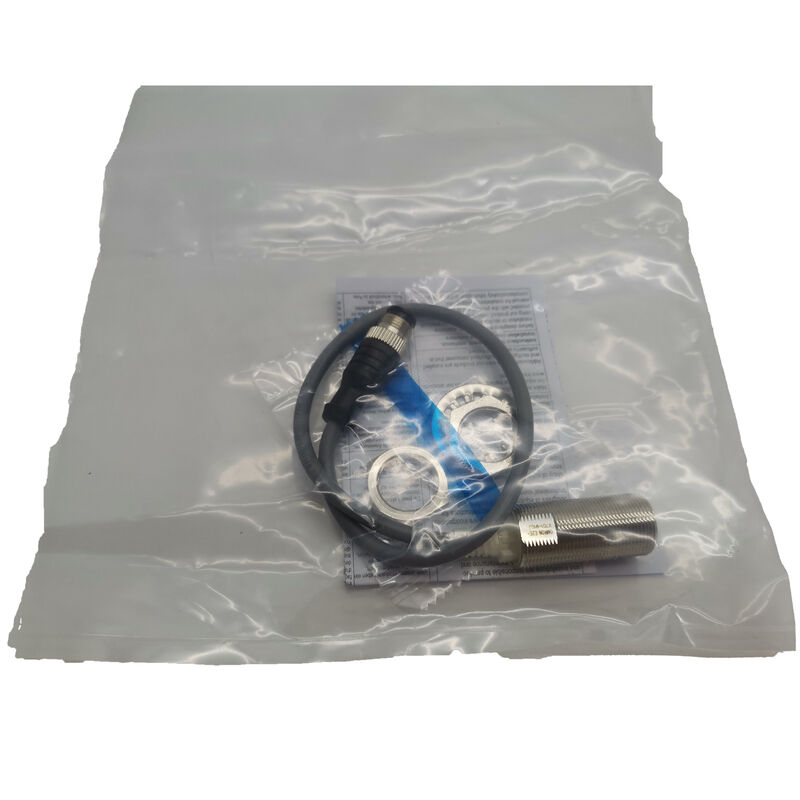

O cabo pigtail de 0,3m sai do corpo do sensor e termina em um conector de campo com arranjo IEC M12. Na máquina, um cabo M12 correspondente vai do painel de controle ou caixa de junção e se conecta a este conector.

A instalação do sensor consiste em rosquear o sensor em seu orifício de montagem, travar com a porca M12 e conectar o conector M12 — uma operação de dois minutos que pode ser realizada por um técnico de manutenção sem ferramentas elétricas ou acesso ao painel.

Quando o sensor eventualmente precisar ser substituído, o processo se inverte nos mesmos dois minutos.

O cabo fixo da máquina permanece no lugar; apenas a unidade pigtail do sensor é trocada.

Isso é importante em células de soldagem automatizadas onde a substituição de um sensor com defeito durante a troca de turno é o objetivo, e onde o acesso a blocos de terminais dentro de um gabinete elétrico trancado durante uma janela de produção não é uma opção.

Indicadores LED Duplos em um Ambiente de Soldagem

O LED de saída vermelho e o LED de faixa de ajuste verde no E2EQ-X7D1-M1GJ fornecem a mesma confirmação de comissionamento e operacional que outros sensores E2E com indicadores duplos.

Em ambientes de células de soldagem, onde o sensor é tipicamente montado perto do gabarito de solda, a visibilidade do LED permite que um técnico parado na porta da célula confirme se o sensor está detectando corretamente sem entrar na célula ou verificar uma tela de diagnóstico do PLC. O estado LIGADO/DESLIGADO do LED vermelho espelha cada ciclo de fechamento e abertura do gabarito; um flash ausente no ponto esperado do ciclo indica um problema de detecção enquanto a célula ainda está em funcionamento.

FAQ

Q1: Como o revestimento de fluororresina afeta a distância de detecção do sensor?

O revestimento de fluororresina é aplicado como uma fina camada sobre a face de detecção — sua espessura não altera mensuravelmente a distância de detecção nominal de 7mm.

O revestimento é eletricamente transparente nas frequências usadas pelo circuito de detecção indutiva, portanto, o desempenho de detecção do alvo é idêntico à variante E2E-X7D1 sem revestimento.

A distância de ajuste de 0–5,6mm permanece a faixa de instalação válida. Nenhum ajuste na distância de detecção é necessário ao substituir o E2EQ pelo E2E padrão.

Q2: O acúmulo de respingos pode bloquear completamente a capacidade de detecção do E2EQ-X7D1-M1GJ?

Uma fina camada de respingos solidificados em uma superfície de fluororresina não afeta significativamente a detecção porque: (a) respingos de metal conduzem o campo indutivo e podem até estender ligeiramente o campo; e (b) a camada acumulada permanece fracamente ligada e pode ser removida com uma leve limpeza entre os ciclos.

Acúmulo muito pesado ao longo de muitos ciclos sem qualquer limpeza pode eventualmente reduzir a penetração do campo no alvo — o LED verde de faixa de ajuste apagado ou piscando durante o ciclo do gabarito é o indicador prático de que a face do sensor precisa ser limpa.

Q3: O conector M12 no E2EQ-X7D1-M1GJ é classificado para o ambiente da célula de soldagem?

O conector M12 é classificado como IP67 quando acoplado. Em células de soldagem, o conector deve ser posicionado longe da zona direta de respingos — o pigtail de 0,3m fornece alguma distância de roteamento para conseguir isso.

O corpo do conector geralmente não é revestido com fluororresina, portanto, o acúmulo pesado de respingos em um conector exposto pode causar degradação da vedação ao longo do tempo. Roteie o pigtail de modo que o conector M12 fique atrás de um escudo ou em um canal de roteamento de cabos protegido, sempre que possível.

Q4: Qual é o objeto de detecção padrão para este sensor e por que ele é menor que o diâmetro do corpo M18?

O objeto de detecção padrão (placa de ferro de 18 × 18 × 1mm) é definido para corresponder à área efetiva do campo de detecção do sensor blindado M18.

O campo de detecção se projeta da face de detecção em um cone cujo diâmetro efetivo na distância de detecção nominal (7mm) é de aproximadamente 18mm — correspondendo às dimensões padrão do alvo. Alvos menores produzem distâncias de detecção efetivas proporcionalmente menores; alvos maiores produzem resultados próximos aos 7mm especificados.

Para alvos menores que o padrão, teste o ponto de comutação real na instalação.

Q5: O E2EQ-X7D1-M1GJ pode substituir diretamente o E2E-X7D1-M1GJ em uma instalação existente?

Sim. As variantes E2EQ e E2E do X7D1-M1GJ compartilham as mesmas dimensões de corpo M18 × 1mm, distância de detecção, saída CC de 2 fios NA, pigtail com conector IEC M12, frequência de 500Hz e proteção IP67. A única diferença física é o revestimento de fluororresina no E2EQ.

Nenhuma fiação, parâmetro de PLC ou ajuste de distância mecânica é necessário ao substituir um pelo outro. Use o E2EQ em ambientes de soldagem; o E2E em aplicações não de soldagem onde o revestimento de resistência a respingos não é necessário.
