| Lugar de origem | Japão |
| Marca | OMRON |
| Certificação | CE ROHS |
| Número do modelo | E2E-X2OMD1 |

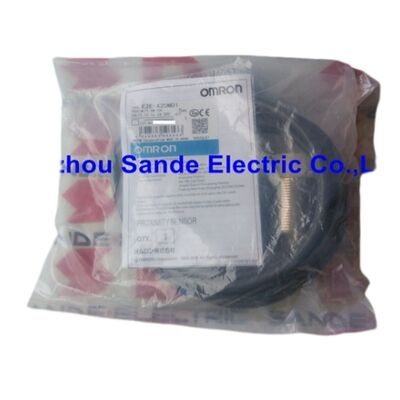

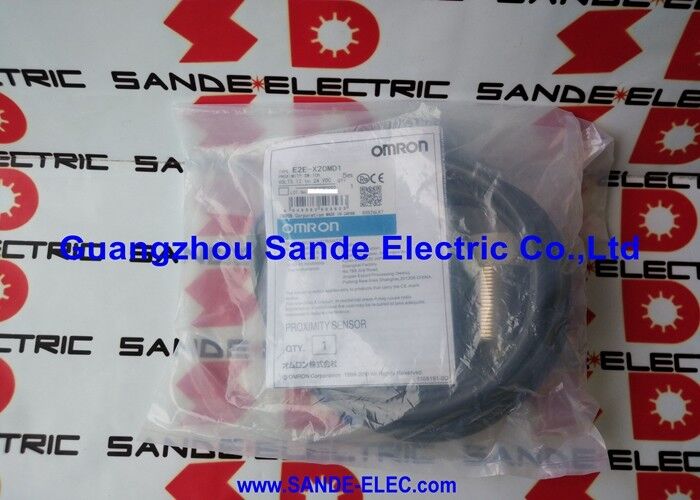

OOmron E2E-X20MD1é o modelo padrão de maior alcance na linha M30 não blindada da série E2E, fornecendo 20 mm de distância de detecção indutiva a partir de um corpo M30 com saída de 2 fios DC normalmente abertos.
Vinte milímetros não é um número arbitrário representa o máximo prático para um sensor indutivo não blindado no formato M30 padrão,Obtido através da maximização do volume do campo oscilante sem a restrição da blindagem interna.
A lógica por trás da seleção de um sensor de 20 mm em vez de um dispositivo M18 ou M12 de menor alcance geralmente se resume a uma das três realidades de instalação:O alvo não pode ser posicionado de forma fiável num espaço mais curto devido ao acúmulo de tolerância da máquina.A superfície alvo é irregular (superfícies fundidas, forjas ásperas, bordas estampadas) e pode variar na sua distância apresentada;ou o sensor deve ser montado a uma distância fixa de um alvo em movimento que oscila ou oscila durante o ciclo da máquinaEm todos os três casos, a distância de ajuste de 16 mm da E2E-X20MD1 proporciona uma zona de detecção estável suficientemente ampla para acomodar a variação sem falhas de detecção.
Sendo um sensor M30 sem blindagem, a instalação requer o protocolo de montagem sem descarga familiar: a face do sensor deve sobressair do seu buraco de montagem,com a estrutura metálica circundante sentada atrás da zona de detecção ativa em vez de estar ao nível dela.
Este é o trade-off que torna 20mm alcançável a partir de um M30 casa ̇ o campo irrestrito se estende em todas as direções,que exige uma zona livre de metais em torno da ponta do sensor, mas oferece a faixa que os sensores blindados montados em água do mesmo tamanho do corpo não podem igualar.
| Parâmetro | Valor |
|---|---|
| Sensores de distância | 20 mm (± 10%) |
| Ajuste de distância | 0·16 mm |
| Alvo padrão | Ferro 54 × 54 × 1 mm |
| Habitação | M30 × 1,5 mm, de latão niquelado, não blindado |
| Produção | 2 fios DC, NO, polarizados |
| Tensão de alimentação | 12 ⋅ 24 V DC |
| Distância de operação | 10 ̊30V DC |
| Capacidade de comutação | 3 ‰ 100 mA |
| Corrente de vazamento | 0.8 mA no máximo |
| Frequência de resposta | 100 Hz |
| Classificação IP | IP67 |
| Indicadores | LED vermelho + verde |
| Normas | EN60947-1, EN60947-5-2, CE |
A progressão da construção blindada para a não blindada na linha M30 E2E da Omron é consistente: o M30 blindado atinge 10 mm de distância de detecção (E2E-X10D1);a variante sem blindagem duplica para 20 mm (E2E-X20MD1).
The unshielded field's extended range is the result of allowing the oscillator coil to radiate its field in all directions rather than confining it to a forward cone — the total available field energy reaches the target at greater distances, mas o campo também se estende para os lados, exigindo que a instalação isole o sensor do metal lateral.
Para a placa de ensaio de ferro padrão de 54 × 54 × 1 mm, a distância de 20 mm é medida axialmente, a placa aproximando-se diretamente da face do sensor.A maioria dos alvos da máquina se aproxima de um ângulo fixo e apresenta uma área consistente para o sensor.
Quando o alvo for significativamente menor que 54 × 54 mm, a distância de detecção efetiva é reduzida proporcionalmente.
Alvos maiores que a placa padrão não estendem a distância de detecção significativamente além dos 20 mm nominal, pois a geometria do campo limita o alcance máximo detectável independentemente da área alvo.
A frequência de comutação de 100 Hz do E2E-X20MD1 é menor do que os modelos menores E2E e está diretamente relacionada ao circuito de oscilador maior do sensor.
No tamanho do corpo M30 com um campo de detecção de 20 mm, the oscillator operates at lower frequencies to support the larger coil geometry — higher-frequency oscillation in a large coil produces field characteristics that reduce sensing range rather than improving it.
Uma frequência de 100 Hz fornece 100 ciclos de detecção por segundo, o que é suficiente para praticamente todas as aplicações de presença/ausência em que o alvo é um grande componente da máquina que se move a velocidades industriais moderadas.
As únicas aplicações em que os 100 Hz podem ficar curtos são a contagem de alta velocidade de grandes alvos que passam rapidamente por um ponto fixo do sensor,como garrafas em linhas de enchimento de alta velocidade ou objetos em transportadores de alta velocidade em espaçamentos que exijam detecção a velocidades superiores a 50 por segundo.
Para tais aplicações, deve avaliar-se se o limite de 100 Hz é compatível com a taxa de detecção necessária antes de selecionar o sensor.
O alvo de ensaio padrão de 54 × 54 mm é dimensionado de modo a assegurar que o campo de detecção caracterizado é totalmente iluminado durante o ensaio uma consequência da geometria de campo largo da bobina M30 não blindada.
Para alvos do mundo real menores que 54 mm quadrados, a regra geral é que o alcance efetivo se escala aproximadamente com a raiz quadrada da proporção da área alvo.Um alvo de 27 × 27 mm (um quarto da área padrão) produz aproximadamente metade da faixa nominal de aproximadamente 10 mm para um alvo de ferro.
Para alvos não ferrosos: alumínio aproximadamente 0,3 × 0,4 × de ferro (6 × 8 mm), latão aproximadamente 0,4 × 0,5 × (8 × 10 mm), aço inoxidável 0,6 × 0,75 × (12 × 15 mm).
Trata-se de aproximações para alvos de placas planas de dimensões de ensaio padrão; os valores reais dependem da liga, da espessura do alvo e da geometria da aproximação.Verificar sempre a distância de comutação empiricamente com o alvo específico na instalação pretendida antes de se comprometer com o projeto mecânico.
P1: Qual é a zona livre de metais necessária em torno da ponta do sensor E2E-X20MD1?
A Omron especifica a zona livre de metais para sensores M30 não blindados no guia de instalação E2E. O sensor deve sobressair do seu buraco de montagem,com a face metálica de montagem afastada da face sensora em pelo menos um diâmetro do corpo (30 mm) de cada lado.
O furo através da placa de montagem não deve exceder o diâmetro da caixa e não deve ter material metálico dentro da zona especificada da ponta de detecção.
A violação desta zona reduz a distância de detecção e pode fazer com que o sensor detecte o metal circundante em vez do alvo pretendido.
P2: A 100 Hz, com que velocidade um alvo pode se mover através do campo de detecção e ainda ser detectado de forma confiável?
A 100 Hz, um ciclo de detecção leva 10 ms. Para uma detecção confiável, o alvo deve entrar e permanecer no campo de detecção por pelo menos um ciclo completo 10 ms. A uma velocidade de alvo de 1 m/s, o alvo deve ser detectado por um intervalo de 10 ms.um alvo ocupa qualquer zona de 10 mm durante 10 msSó atende ao mínimo.
Em velocidades mais altas ou com alvos menores, o tempo de trânsito através do campo ativo pode ser menor que um ciclo, resultando em detecções perdidas.
Calcular o tempo de trânsito = comprimento do alvo na direção de deslocamento ÷ velocidade de aproximação, e confirmar que este excede 10 ms com uma margem de segurança.
P3: O E2E-X20MD1 pode ser usado como um detector de velocidade zero ou de parada?
Sim, o sensor detecta a presença ou ausência de um grande alvo ferro estático, não requer movimento do alvo para funcionar.
Para a detecção de velocidade zero, o sensor é posicionado para detectar um alvo montado no eixo rotativo ou no componente em movimento.
Quando o movimento pára, o alvo permanece no campo de detecção (se parar na zona de detecção) ou sai dele.A lógica de controlo determina qual o estado que representa "paragem" em função da geometria da instalação.
P4: O E2E-X20MD1 está disponível com uma terminação de conector em vez de um cabo pré-cableado?
O E2E-X20MD1-M1G é a versão M12 do mesmo sensor.fornecimento de uma interface desconectável de campo para instalações em que se prefira a substituição de sensores sem interrupção do caboO E2E-X20MD1-M1 é a versão do conector M12 com o arranjo padrão (não-IEC).
Todas as variantes apresentam as mesmas especificações de detecção; a única diferença é o método de ligação.
Q5: Como deve ser montado o E2E-X20MD1 se o alvo se aproxima em ângulo em vez de em linha reta?
A aproximação axial (o alvo se move diretamente em direção e longe da face de detecção) produz a distância nominal de 20 mm.
Abordagem fora do eixo ∼ alvo em movimento paralelo à face do sensor,ou em um caminho curvo resulta em uma distância de comutação efetiva mais curta porque o alvo entra e sai da zona mais forte do campo em um ângulo.
Para aplicações de transporte onde um alvo passa na frente de um sensor montado lateralmente, a distância de comutação depende do ângulo de aproximação e das dimensões do alvo.
Os ensaios empíricos com o alvo e o perfil de movimento reais são a forma mais fiável de determinar a posição efetiva de comutação em instalações não axiais.
