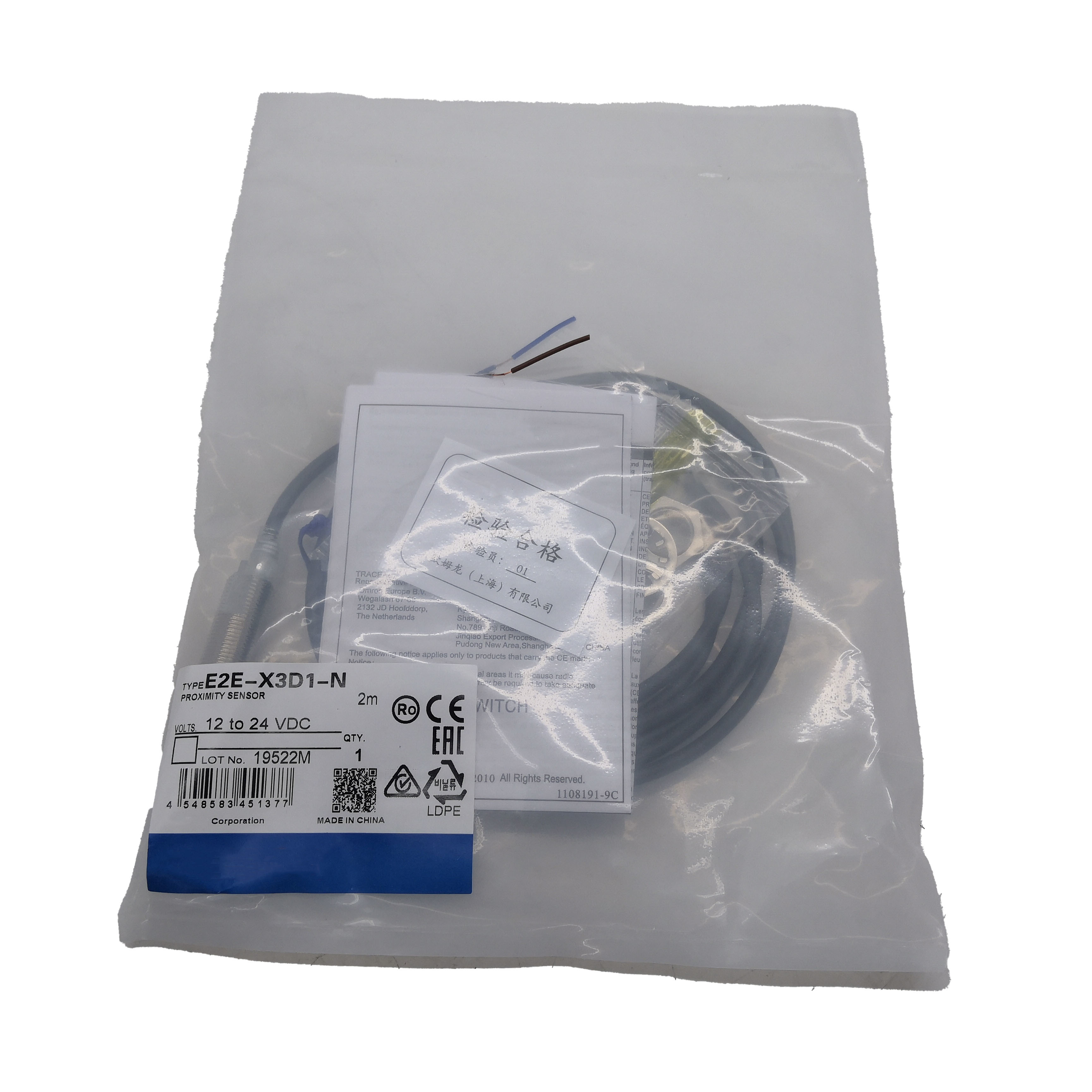

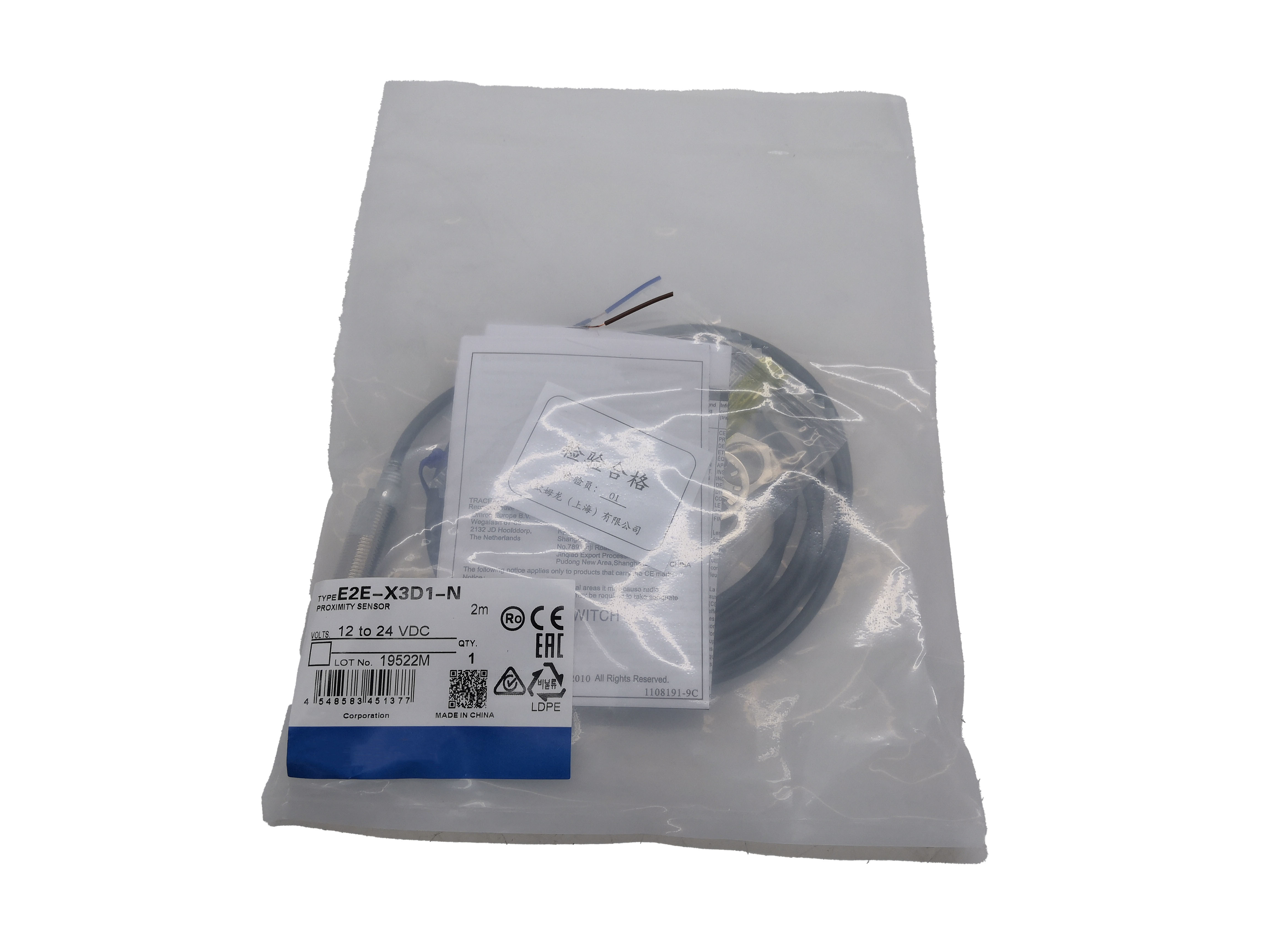

Sensor Indutivo de Proximidade Omron E2E-X3D1-N
Marca: Omron
Série: E2E
Número da Peça: E2E-X3D1-N / E2EX3D1N
Condição: Novo | Frete Grátis
Desempenho Confiável para Automação Industrial
O sensor indutivo de proximidade Omron E2E-X3D1-N representa décadas de confiabilidade comprovada em ambientes industriais. Este sensor cilíndrico M12 DC de 2 fios, normalmente aberto e blindado cobre a maioria das tarefas de detecção de metal em aplicações de máquinas-ferramenta, automotivas, de semicondutores, de processamento de alimentos e de montagem geral em todo o mundo.
Especificações Técnicas
| Parâmetro |
Valor |
| Estilo do Corpo |
Cilíndrico M12, corpo roscado |
| Método de Detecção |
Indutivo (sem contato, corrente parasita) |
| Distância Nominal de Detecção |
3 mm |
| Faixa de Configuração |
0 a 4,8 mm |
| Alvo |
Padrão: aço macio (Fe 360), 12×12×1mm |
| Blindagem |
Blindado (embutível / montagem nivelada) |
| Configuração de Saída |
DC 2 fios, tipo de polaridade |
| Operação de Saída |
NA – Normalmente Aberto |
| Tensão de Alimentação |
10 a 30V DC (nominal 12-24V DC) |
| Consumo de Corrente |
13 mA máx. |
| Corrente de Carga |
3 a 100 mA |
| Corrente de Vazamento |
0,8 mA máx. |
| Tensão Residual |
3V máx. (com carga de 100 mA) |
| Frequência de Comutação |
1.000 Hz máx. |
| Temperatura de Operação |
−25°C a +70°C |
| Proteção contra Invasão |
IP67 (IEC 60529), à prova de óleo |
| Carcaça |
Latão niquelado |
| Certificações |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Vantagens do Design Blindado
A construção blindada do E2E-X3D1-N foca o campo eletromagnético para frente através da face de detecção, permitindo a montagem nivelada em ambientes metálicos sem interferência de estruturas circundantes. Isso elimina requisitos de folga e simplifica o projeto de fixação.
Simplicidade DC de 2 Fios
O design de 2 fios funciona como um interruptor de estado sólido em série com a carga, proporcionando compatibilidade direta com circuitos originalmente projetados para interruptores mecânicos. Isso simplifica a fiação e a manutenção, mantendo um desempenho confiável.
Durabilidade Industrial
Com proteção IP67, construção resistente a óleo e carcaça robusta, este sensor suporta ambientes industriais exigentes, incluindo névoa de refrigerante, spray de óleo de corte e condições de lavagem periódica.
Indicadores LED Duplos
Indicador de configuração verde para posicionamento preciso durante a instalação e indicador de operação vermelho para monitoramento em tempo real do status da saída. Ambos os LEDs permanecem visíveis após a instalação para diagnósticos fáceis.
Variantes Disponíveis
| Número da Peça |
Cabo/Conexão |
Comprimento |
| E2E-X3D1-N 2M |
Pré-cabeado, PVC resistente a óleo |
2 metros |
| E2E-X3D1-N 5M |
Pré-cabeado, PVC resistente a óleo |
5 metros |
| E2E-X3D1-N 10M |
Pré-cabeado, PVC resistente a óleo |
10 metros |
| E2E-X3D1-M1G 2M |
Conector de desconexão rápida M12 |
– |
| E2E-X3D1-U 2M |
Cabo PUR pré-cabeado, resistente a óleo |
2 metros (flexível/resistente à abrasão) |
Perguntas Frequentes
Qual é a distância máxima entre dois sensores E2E-X3D1-N ao montar várias unidades?
Sensores montados lado a lado requerem pelo menos 30 mm de separação entre as linhas centrais. Sensores montados um de frente para o outro requerem pelo menos 20 mm de folga face a face para evitar interferência mútua.
O que acontece se a carga exceder a classificação máxima de 100 mA?
Cargas que excedem 100 mA podem danificar o circuito de saída. Para aplicações de corrente mais alta, use o sensor para comutar uma bobina de relé em vez da carga diretamente.
O E2E-X3D1-N pode ser usado com uma fonte de alimentação de 12V DC?
Sim, o sensor opera de 10 a 30V DC, cobrindo fontes de alimentação nominais de 12V e 24V. Observe que a tensão residual representa uma porcentagem maior da tensão total em sistemas de 12V.
Como confirmo o posicionamento correto do sensor durante a instalação?
Use o LED indicador de configuração verde. Posicione o sensor no ponto intermediário entre os pontos onde o LED liga e desliga, e então aperte a contraporca.
Este sensor é compatível com módulos de entrada de PLC de estado sólido?
Sim, o sensor é compatível com módulos de entrada discretos de estado sólido padrão dos principais fabricantes de PLC, incluindo Siemens, Allen-Bradley, Mitsubishi e Omron.
