| Lugar de origem | Japão |
| Marca | OMRON |
| Certificação | CE ROHS |
| Número do modelo | E2E-X18MY1-M1 |

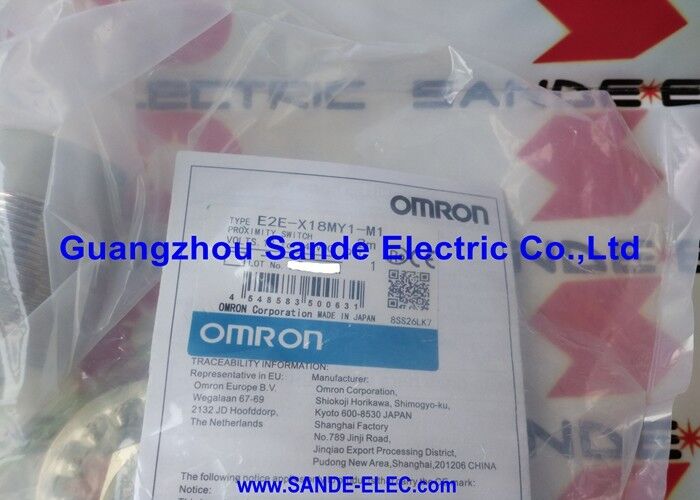

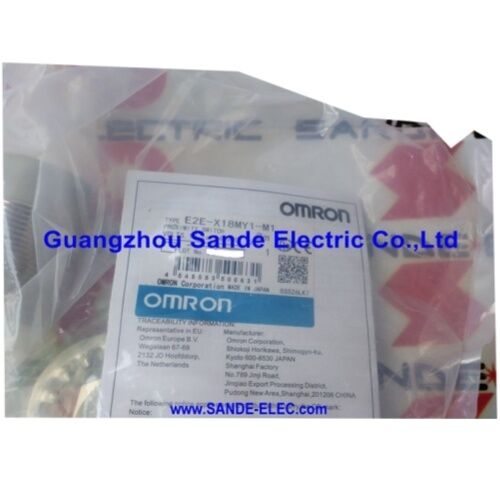

OOmron E2E-X18MY1-M1é um sensor de proximidade indutivo M30 não blindado da série E2E, configurado para funcionar com 2 fios AC em fontes de 24 a 240 V AC,com uma distância de detecção de 18 mm para alvos de metais ferrosos e uma saída normalmente aberta num conector de ficheiro M12.
Detecta a presença de objetos metálicos sem contacto físico, tornando-o adequado para detecção de posição, confirmação de fim de viagem,e contagem de objetos em máquinas e sistemas de transportadores, quando o alvo detectado for ferro ou aço no intervalo de detecção de 18 mm.
A construção sem blindagem é a característica mecânica definidora deste modelo.
Um sensor de proximidade indutivo sem blindagem estende o seu campo eletromagnético para além da face sensorial num padrão de cone mais largo do que um projeto blindado (montagem de descarga),que é por isso que a distância de detecção de 18 mm é alcançável a partir de um corpo de 30 mm a projeção de campo generosa troca a capacidade de montar flush em um suporte de metal para a faixa de detecção mais longa.
A montagem de um sensor sem blindagem em um suporte metálico reduziria significativamente a sua distância de detecção, permitindo que o metal circundante absorvesse o campo eletromagnético do sensor;Os sensores sem blindagem exigem o espaço livre em torno da face sensorial especificado nas diretrizes de montagem da Omron para operar na sua distância nominal..
O circuito de 2 fios AC é a fiação mais simples possível: o sensor se conecta em série com a carga (entrada PLC, bobina de relé, lâmpada indicadora) entre linha e neutro,passando corrente através da carga quando a saída é ligada e desenhando apenas o 1.7 mA de corrente de fuga através da carga quando desligada.
Dois fios, sem um condutor de alimentação separado, a mesma arquitetura de circuito que os interruptores de limite mecânicos usados,o que torna o E2E-X18MY1-M1 uma actualização natural para as instalações de interruptores de limite mais antigas sem recablear o circuito de controlo.
| Parâmetro | Valor |
|---|---|
| Sensores de distância | 18 mm (−10% a +10%) |
| Ajuste de distância | 0 a 14 mm |
| Habitação | M30 × 1,5 mm, sem blindagem |
| Tensão de alimentação | 24 ̊240 V AC |
| Faixa de tensão de funcionamento | 20 ̊264V AC |
| Produção | 2 fios AC, NÃO |
| Capacidade de comutação | 5 ‰ 300 mA |
| Corrente de vazamento | 1.7 mA no máximo |
| Frequência de resposta | 25 Hz |
| Objeto de detecção | Metal ferroso (sensibilidade reduzida para metal não ferroso) |
| Objeto padrão | Ferro, 54 × 54 × 1 mm |
| Conexão | Conector M12 (sufixo M1) |
| Classificação IP | IP67 + à prova de óleo |
| Intervalo de temperatura | -40°C a +85°C |
| Material de habitação | Características de detecção em latão niquelado / PBT |
| Autorizações | CE, CCC |
Dezoito milímetros é a distância nominal de detecção para o alvo de metal ferroso Omron padrão (54 × 54 × 1 mm placa de ferro).A instalação de montagem determina a distância de detecção que o sensor realmente alcança.
Para um sensor sem blindagem montado ao ar livre com a distância especificada do metal circundante, os 18 mm nominais são alcançáveis.
A distância de regulação de trabalho onde o ponto de disparo está efectivamente definido para uma detecção fiável deve situar-se no intervalo de regulação de 0 a 14 mm,que proporciona uma margem abaixo da distância nominal de detecção que permite a variação do alvo, vibração, efeitos de temperatura (± 10% da distância de detecção entre −25°C e +70°C) e tolerâncias de alinhamento do sensor com o alvo.
Os metais não ferrosos alumínio, latão, cobre reduzem a distância de detecção efetiva.45x da distância de detecção de ferro para alumínio e latão, e cerca de 0,30x para cobre.
Se o alvo for não-ferroso,a distância de detecção para esse material será significativamente menor que 18 mm e deve ser confirmada com base na tabela do fator de correção do material da Omron para o metal alvo específico.
O padrão de linha M30 × 1,5 mm é o formato de montagem para esta classe de sensores.
Duas porcas de bloqueio hexadecimal (normalmente fornecidas com o sensor) permitem ajustar a posição axial ao longo do furo roscado do suporte de montagem após a instalação,permitindo um ajustamento fino da lacuna de detecção antes do bloqueio da posição.
O circuito de 2 fios AC significa que o sensor passa corrente através da carga quando o alvo é detectado (saída ON = carga energizada = nenhum contato fechado) e absorve apenas a corrente de fuga residual (1.7 mA) através da carga quando não estiver presente nenhum alvo.
Esta corrente de vazamento é importante para a selecção da carga: algumas cargas sensíveis a correntes muito pequenasAs placas de entrada de PLC com alta impedância de entrada podem ser parcialmente energizadas a partir doEm tais casos, um resistor de derivação através da carga ou uma carga com um limiar de corrente mínimo mais alto resolve o problema.
A faixa de capacidade de comutação de 5 a 300 mA abrange cargas de entrada de PLC padrão (normalmente 5 ¢ 15 mA) e pequenas bobinas de relé (normalmente 20 ¢ 80 mA) nas extremidades baixa e alta.Funcionamento abaixo de 5 mA pode resultar em uma interrupção confiável do sensorO funcionamento acima de 300 mA excederá a capacidade nominal da saída.
The M12 connector (M1 suffix) provides the mechanical connection to the machine's sensor cable — an IP67-rated circular connector that allows the sensor to be exchanged without cutting and re-splicing field wiring.
A conexão M12 também separa a função de detecção do arnês de fiação: um corpo de sensor danificado é substituído por uma nova unidade; os cabos de campo M12 existentes da máquina permanecem no lugar.
IP67 cobre a exclusão completa de poeira e imersão temporária até 1 m de profundidade. The oil-proof designation — Omron's supplementary classification beyond the IEC standard — confirms the sensor's sealing and material selection have been validated for continuous exposure to machine cutting oil, refrigerante e fluido hidráulico.
O revestimento de latão niquelado e a face de detecção PBT são os materiais que fornecem esta resistência;As carcaças de latão ou alumínio nu sem revestimento de níquel seriam suscetíveis à corrosão do fluido de corte durante um período de serviço prolongado..
The −40°C to +85°C operating temperature range — wider than the typical 0°C to 60°C of electronic sensors in this class — reflects the E2E series' design for industrial environments that include cold storage facilities, instalações ao ar livre e equipamentos de processo que operam a temperaturas ambientais elevadas.
P1: Qual a diferença entre o E2E-X18MY1-M1 (NO) e o E2E-X18MY2-M1 (NC)?
Ambos são sensores de 2 fios AC sem blindagem M30 com distância de detecção, tensão de alimentação e especificações elétricas idênticas.
O modelo Y1 (este sensor) está normalmente aberto ‡ a saída liga quando um alvo é detectado.
O modelo Y2 é normalmente fechado Escolher Y2 para aplicações em que um alvo está ausente = atuador energizado (bloqueio de segurança), detecção de engarrafamento).
P2: O E2E-X18MY1-M1 pode detectar alumínio, aço inoxidável ou outros metais não ferrosos?
O sensor responde a todos os metais eletricamente condutores, mas sua distância de detecção efetiva é reduzida para materiais não ferrosos.O alumínio e o aço inoxidável reduzem a distância efetiva para aproximadamente 6 ̊8 mmO cobre reduz ainda mais.
Se o alvo for não ferroso, confirmar a distância de detecção disponível para esse material específico em relação aos dados do fator de correcção da série E2E da Omron antes de especificar a distância de montagem.
P3: A corrente de vazamento é de 1,7 mA, pode causar uma saída falsa na entrada do PLC?
Se a entrada do PLC se ligar a 2 mA e a fuga do sensor através do sensor de estado desligado for 1,7 mA,A entrada está abaixo do limiar e não irá energizar.
No entanto, as entradas do PLC com limiares de ON mais baixos ou uma impedância de entrada elevada podem ser parcialmente ativadas.uma resistência de carga através da entrada do PLC (normalmente 10kΩ a 22kΩ) desvia a corrente de vazamento e impede o falso desencadeamento sem afetar o funcionamento normal.
P4: O E2E-X18MY1-M1 é adequado para montagem direta num suporte metálico?
Como é um sensor não blindado, não deve ser montado em linha reta num suporte metálico que envolva o metal mais perto das distâncias radial e lateral especificadas, reduzindo a distância de detecção.
As diretrizes de montagem E2E da Omron especificam a distância mínima entre a face de detecção do sensor e qualquer superfície metálica circundante.As variantes E2E-X18ME ou blindadas (incorporáveis) são a escolha correta a uma distância de detecção reduzida..
P5: Qual é o tempo de resposta do E2E-X18MY1-M1?
A frequência de resposta AC é de 25 Hz, o que corresponde a um ciclo de comutação máximo de 40 ms (20 ms ON + 20 ms OFF).
Este sistema é adequado para detectar a presença ou ausência de alvos em transportadores industriais típicos e eixos de máquinas.Mas não é adequado para contar objetos em movimento rápido ou alvos em rotação de alta velocidadePara requisitos de detecção de frequência mais elevada, as variantes de saída de CC E2E (disponíveis em NPN e PNP) fornecem frequências de resposta na faixa de 500 Hz a 1 kHz.
