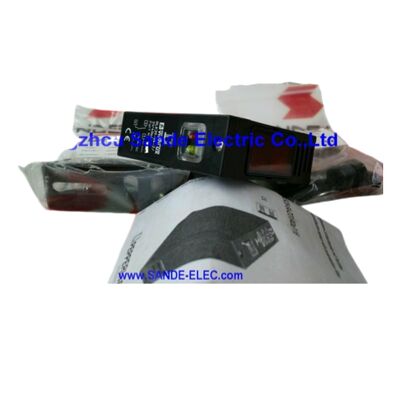

Sensor fotoeléctrico VISOLUX RLK39-54-Z3140A116 RLK3954Z3140A116 RLK39-54-Z/31/40A/116

Pepperl+Fuchs RLK39-54-Z/31/40A/116 | Sensor Fotoelétrico Retro-refletivo — 7m, Luz Vermelha, Filtro de Polarização, Relé 3A, Temporizador, Ligado/Desligado por Luz, IP54

Visão Geral

O Pepperl+Fuchs RLK39-54-Z/31/40A/116 é um sensor fotoelétrico retro-refletivo que combina alcance de detecção de 7 metros, luz vermelha visível com filtro de polarização, saída de contato de relé, função de temporizador integrada e conexão em compartimento de terminais — tudo na robusta carcaça estilo bloco que define o posicionamento industrial da série RLK39.

Ele foi projetado para aplicações de automação industrial onde a combinação de longo alcance de detecção, detecção confiável de objetos em ambientes com reflexos de fundo e conexão direta a cargas de relé de maior corrente torna um sensor de saída transistorizada inadequado.

O princípio de operação retro-refletivo posiciona o emissor e o receptor juntos em uma única carcaça, exigindo apenas um retrorefletor no lado oposto da zona de detecção, em vez de uma unidade receptora separada.

O sensor projeta um feixe de luz vermelha visível em direção ao refletor; quando um objeto opaco interrompe o feixe entre o sensor e o refletor, o receptor não vê mais a luz retornada e a saída é comutada.

Para objetos transparentes ou translúcidos, a configuração retro-refletiva padrão pode permitir que o feixe passe — nesses casos, uma variante separada do sensor para objetos transparentes seria selecionada.

O sufixo Z identifica a variante de temporizador: uma função de atraso integrada que pode ser configurada para suprimir mudanças de saída por períodos de permanência ajustáveis — atraso na energização (saída ativa após o objeto ter bloqueado o feixe pelo tempo definido) ou atraso na desenergização (saída permanece ativa pelo tempo definido após o feixe ser restaurado).

Isso elimina disparos falsos de objetos vibratórios ou oscilantes que interrompem momentaneamente o feixe e retornam.

Especificações Principais

Detecção Retro-refletiva — Instalação em um Único Lado

A configuração retro-refletiva requer acesso físico a apenas um lado da zona de detecção — o lado onde o sensor está montado.

Um retrorefletor (fita prismática, refletor de cubo de canto ou refletor montado dedicado) é instalado no lado oposto da zona, mas não requer conexão elétrica, roteamento de cabos ou fiação de controle.

Isso torna a detecção retro-refletiva a escolha prática para zonas de detecção onde passar cabos para um receptor distante é caro, difícil ou impossível — em linhas de transporte largas, em estruturas superiores ou através de estruturas de máquinas onde um segundo dispositivo com cabo criaria um problema de manutenção.

O alcance máximo de 7m fornece uma ampla área de detecção para uma única instalação de sensor — cobrindo larguras de transportadores industriais padrão, aberturas de gabinetes de máquinas e zonas de detecção de passagem sem a ansiedade de alcance de sensores difusos de menor alcance.

O alcance efetivo real em qualquer instalação depende do tipo de refletor, refletividade da superfície alvo, condições de luz ambiente e limpeza da lente — o potenciômetro de sensibilidade ajusta o limiar de detecção para otimizar a margem de sinal para a instalação específica.

Filtro de Polarização (/31) — Detecção de Objetos Refletivos

O sensor retro-refletivo padrão sem filtro de polarização pode ser enganado por superfícies alvo altamente refletivas — uma lata de metal brilhante, peça polida ou embalagem com acabamento espelhado reflete o feixe de luz de volta para o receptor, fazendo com que o sensor leia "feixe não interrompido" mesmo quando o alvo está fisicamente presente.

O filtro de polarização no RLK39-54-Z altera o plano de polarização do feixe de luz antes da emissão e exige que a luz recebida chegue com uma mudança de polarização complementar — que o retrorefletor produz.

Uma reflexão especular (semelhante a um espelho) da superfície de um alvo não gira a polarização, de modo que o receptor a rejeita.

A geometria do retrorefletor gira a polarização, de modo que os retornos de feixe legítimos são aceitos.

O resultado prático: o RLK39-54-Z com filtro de polarização detecta de forma confiável objetos refletivos que confundem sensores retro-refletivos padrão, tornando-o adequado para aplicações em embalagens, manuseio de peças metálicas, montagem automotiva e qualquer processo envolvendo superfícies de produtos polidas ou brilhantes.

Saída de Relé (/40A) — Comutação Direta de Carga a 3A

A saída de contato de relé do RLK39-54-Z comuta cargas de até 3A na tensão de alimentação. Ao contrário das saídas transistorizadas (PNP ou NPN), um contato de relé é eletricamente isolado do circuito de alimentação do sensor — o contato comuta independentemente da polaridade da alimentação CC do sensor e é compatível com circuitos de carga CA e CC.

Este isolamento permite que o sensor comute solenoides de 230V CA, sirenes de alarme, acionadores de motor com bobinas CA e entradas de CLP a partir de uma única saída sem relés intermediários ou isoladores de sinal.

Três amperes cobrem as cargas de comutação direta mais comuns em automação industrial: bobina de relé de 24V CC (50–150mA), válvula solenoide de 24V (100–500mA), bobina de acionador de motor CA pequeno (0,5–2A) e a maioria dos módulos de entrada de CLP.

Para cargas acima de 3A — contatores de motor grandes, solenoides de alta corrente — a saída de relé aciona uma bobina de relé intermediário em vez da carga diretamente.

Função de Temporizador (/Z) — Supressão de Interrupções Transitórias

O temporizador integrado na variante Z adiciona um atraso configurável entre o evento detectado (interrupção ou restauração do feixe) e a mudança de estado da saída.

Dois modos de atraso estão disponíveis: atraso na energização, onde a saída é ativada apenas após o feixe ter sido bloqueado pela duração definida (suprimindo bloqueios breves de poeira, partículas ou vibração), e atraso na desenergização, onde a saída permanece ativa pela duração definida após o feixe ser restaurado (estendendo o pulso de saída para alvos que passam rapidamente pela zona de detecção).

Para aplicações onde a vibração faz com que o alvo interrompa e restaure o feixe intermitentemente — máquinas de embalagem, acionamentos de transportadores, lavadoras industriais — o atraso na energização evita que o ruído da saída se torne um alarme incômodo ou interferência de controle.

O período do temporizador é definido por um ajuste no corpo do sensor; o alcance cobre uma ampla faixa, de frações de segundo a vários segundos, dependendo da faixa de atraso específica selecionada.

FAQ

Q1: Qual refletor deve ser usado com o RLK39-54-Z/31/40A/116 para atingir o alcance máximo de detecção de 7m?

A Pepperl+Fuchs projeta a série RLK39 para uso com retrorefletores compatíveis de sua linha de acessórios — tanto refletores montados de cubo de canto rígidos quanto fita retro-refletiva são opções, com os refletores montados fornecendo desempenho mais consistente em alcances mais longos.

O máximo de 7m se aplica com um retrorefletor apropriado sob condições padrão (lente limpa, sem interferência excessiva de luz ambiente, filtro de polarização ativo).

No alcance máximo, a margem de sinal é mais fina do que em distâncias mais curtas — o ajuste do potenciômetro de sensibilidade e a limpeza do refletor tornam-se mais críticos para operação confiável. Para margens próximas ao limite de 7m, use um retrorefletor de alta eficiência e mantenha o alinhamento cuidadosamente.

Q2: O sensor apresenta modos Ligado por Luz e Desligado por Luz — o que determina qual selecionar?

Modo Ligado por Luz (LO): a saída é ativada quando o feixe atinge o receptor — a saída do sensor está LIGADA quando nenhum objeto está bloqueando o feixe e desliga quando o feixe é interrompido. Modo Desligado por Luz (DO): o oposto — a saída está LIGADA quando o feixe é interrompido.

Escolha Ligado por Luz para aplicações onde a saída deve indicar "caminho livre" e comutar quando um objeto é detectado (detecção de objeto padrão).

Escolha Desligado por Luz para aplicações onde a saída deve indicar "objeto presente" e comutar quando o objeto sai (por exemplo, confirmando que uma peça está posicionada em um dispositivo).

Q3: A classificação IP é IP54 — o RLK39-54-Z é adequado para ambientes externos ou úmidos?

IP54 fornece proteção contra poeira (parcial, sem exclusão completa de poeira como com IP6x) e proteção contra água pulverizada de qualquer direção. É adequado para ambientes industriais internos com exposição moderada a respingos, mas não para lavagem de alta pressão, jatos de água contínuos ou exposição externa à chuva sem proteção adicional da carcaça.

Para aplicações que exigem IP67 ou superior, variantes de sensor alternativas ou invólucros protetores devem ser considerados.

Q4: O RLK39-54-Z/31/40A/116 pode ser usado no alcance total de 7m se o alvo for uma película plástica transparente ou uma garrafa?

Sensores retro-refletivos padrão — incluindo este modelo sem ótica especial para objetos transparentes — geralmente não são confiáveis para detectar alvos transparentes.

Objetos transparentes permitem que o feixe passe e retorne do refletor, o que significa que o receptor continua a ver o feixe mesmo com o alvo presente.

Para detecção de objetos transparentes, um sensor retro-refletivo especializado com polarização otimizada para detecção de material transparente, ou um sensor de barreira alternativo, é necessário. Objetos opacos são detectados de forma confiável em até 7m.

Q5: Como a função de temporizador é configurada no RLK39-54-Z e quais atrasos estão disponíveis?

A função de temporizador é configurada por meio de um ajuste acessível no corpo do sensor — tipicamente um potenciômetro ou seletor multivuelta. A faixa de atraso disponível depende da configuração e variante específica do RLK39; a designação Z confirma a presença do temporizador.

Consulte a documentação do produto Pepperl+Fuchs RLK39-54-Z para a faixa de atraso específica e o procedimento de ajuste.

Para aplicações onde a duração exata do temporizador é crítica para a sequência de controle, verifique a faixa de ajuste disponível em relação ao atraso necessário da aplicação antes de selecionar o sensor.
