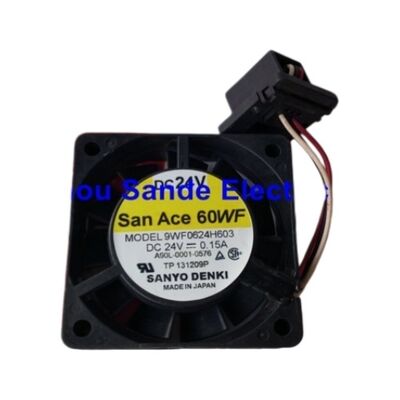

Sanyo SanAce60WF DC 24V 0.15A Ventilador à prova d'água 9WF0624H603 9WFO624H6O3

FANUC 9WF0624H603∙ 24V DC System Cooling Fan ∙ 0.15A / 60×60×20mm / FANUC CNC e gabinetes de acionamento

Gestão térmica do equipamento de controlo FANUC

O 9WF0624H603 é um ventilador de refrigeração sem escovas de corrente contínua de 24 V, com o fator de forma padrão de 60×60×20 mm, utilizado em todas as unidades de controle CNC da FANUC, nos módulos de servoamplificador,e conjuntos de painéis do operador para manter as temperaturas de funcionamento dentro dos limites nominaisA 0,15 A, extraída de uma fonte de 24 V (3,6 W), fornece fluxo de ar sobre eletrônicos geradores de calor sem consumo significativo de energia.

Os ventiladores de arrefecimento são elementos de desgaste dos sistemas de controlo FANUC. Bearing wear in the fan motor is one of the most common preventable maintenance events in CNC cabinet service — a fan that is slowing down or running intermittently allows temperature to rise gradually, que produzem uma degradação do desempenho ou alarmes de accionamento antes de ocorrer uma desligação térmica completa.Muitas unidades CNC e amplificadores FANUC exibem códigos de alarme do ventilador de resfriamento quando a velocidade do ventilador cai abaixo de um limiarOutros detectam a falha do ventilador apenas através de sobrecarga térmica.

A substituição do 9WF0624H603 no primeiro sinal de aumento do ruído, redução do fluxo de ar ou um código de alarme do ventilador é significativamente menos perturbadora do que lidar com uma falha de acionamento induzida por calor.

Principais especificações

Notas de instalação e substituição

O 9WF0624H603 se conecta à fonte de alimentação de 24V da unidade hospedeira através do conector de cabo.A fonte de alimentação de 24 V deve ser da fonte correta no sistema de controlo não ligar a uma fonte de alimentação de classificação incorreta.

Montar o ventilador na mesma orientação que a direção original do fluxo de ar (entrada ou saída) para um arrefecimento eficaz.A maioria dos ventiladores de painel e de acionamento da FANUC puxa ar através dos componentes geradores de calor do lado de entradaReverter a direcção do ventilador reduz significativamente o efeito de arrefecimento.

Após a instalação, ligar o sistema e confirmar o novo ventilador gira imediatamente na inicialização.Um ventilador que hesita na inicialização tem uma falha de rolamento desde o início substituição novamente antes de executar o sistema.

Perguntas frequentes

Q1: Com que frequência deve ser substituído o ventilador de arrefecimento FANUC?

A FANUC recomenda tipicamente a substituição de ventiladores de arrefecimento a cada 2 ou 3 anos em ambientes normais de produção contínua, ou no primeiro sinal de ruído do rolamento, velocidade reduzida ou um código de alarme do ventilador.Em ambientes de alta temperatura ambiente ou em linhas de produção com vários turnos, a inspecção e a substituição anteriores são prudentes.

P2: O CNC mostra um alarme de ventilador de resfriamento. Isso significa que o 9WF0624H603 parou completamente?

Os circuitos de alarme do ventilador FANUC detectam quando a velocidade do ventilador cai abaixo de um limiar, o que pode ocorrer antes de o ventilador parar completamente.Um ventilador que funciona a meia velocidade ainda absorve corrente, mas pode não fornecer fluxo de ar suficienteSubstitua o ventilador quando o alarme aparecer em vez de esperar por uma falha completa.

P3: O ventilador 9WF0624H603 é específico da FANUC ou pode ser substituído por um ventilador padrão de 60 mm de corrente contínua de 24 V?

O 9WF0624H603 é um ventilador especificado pela FANUC com um conector e orientação definidos.Um ventilador padrão sem escovas de 60 mm 24V DC de fluxo de ar equivalente pode ser usado em algumas aplicações se o conector e a direção do fluxo de ar corresponderemNo entanto, um ventilador FANUC genuíno garante a instalação correta do conector e cumpre as especificações de projeto originais.

P4: O ventilador está ligado, mas a unidade ainda mostra um alarme térmico.

Confirmar que o ventilador está a fornecer um fluxo de ar adequado. Um ventilador que gira lentamente devido a um rolamento parcialmente avariado ou a uma entrada/saída obstruída pode não movimentar ar suficiente, apesar de parecer funcionar.Verifique se a entrada do ventilador não está bloqueada por detritos ou cabosVerificar se a circulação de ar no gabinete de accionamento é adequada e se a temperatura ambiente está dentro da gama especificada pelo motor.

Q5: De onde vem o 9WF0624H603?

Através dos canais de serviço autorizados pela FANUC e do mercado de peças sobressalentes da FANUC ¢ fornecedores de serviços CNC e especialistas em manutenção de motores.Confirmar a designação do modelo 9WF0624H603 no rótulo do ventilador instaladoOs ventiladores com dimensões semelhantes mas com tensões ou tipos de conectores diferentes não são compatíveis.
