SANYO Denki SanAce120WF Ventilador de fluxo axial DC24V 0.32A 9WF1224H1D03 9WF1224H1DO3 preço barato

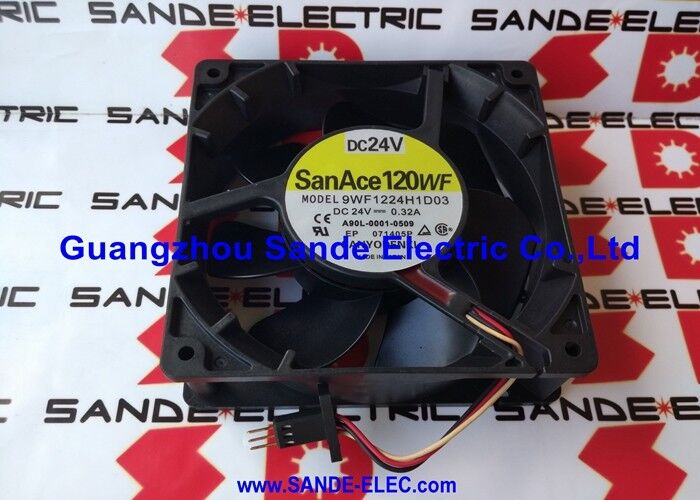

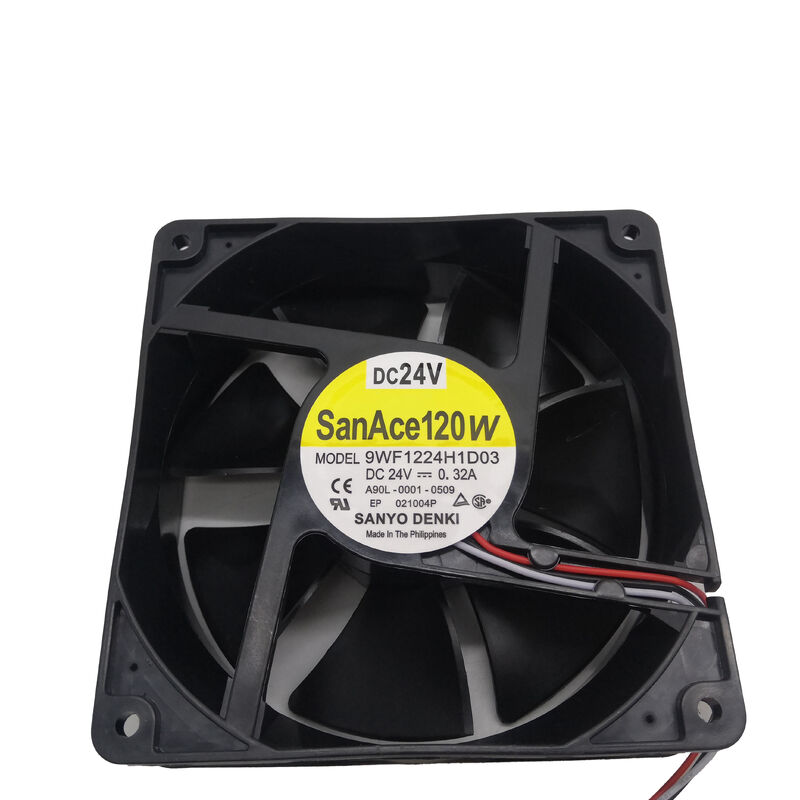

9WF1224H1D03 | Ventilador à prova de óleo Sanyo Denki SanAce120 W - 24V / 0,32A / 254 CFM / 120mm / 3 fios / rolamento de esferas

Ventilador industrial à prova de óleo – onde os ventiladores padrão falham

A 9WF1224H1D03 é a ventoinha de 24 Vcc à prova de óleo SanAce120 W da Sanyo Denki – uma ventoinha de 120 mm projetada especificamente para ambientes onde ventoinhas padrão falham devido à contaminação por óleo. Interiores de máquinas-ferramenta, gabinetes de servoacionamento adjacentes a sistemas de refrigeração e ambientes com névoa de óleo em instalações de usinagem expõem os ventiladores de resfriamento a óleo lubrificante, névoa de óleo de corte e aerossóis de refrigerante. Um ventilador padrão absorve esse óleo nos enrolamentos do motor e nas vedações dos rolamentos ao longo do tempo - eventualmente causando falha no isolamento do motor ou falha prematura do rolamento.

A construção à prova de óleo (série "W") veda o motor e as cavidades dos rolamentos contra a entrada de óleo - o 9WF1224H1D03 mantém a integridade do isolamento elétrico e a lubrificação dos rolamentos nesses ambientes contaminados.

Especificações principais

Sensor de pulso de 3 fios — Monitoramento de velocidade com proteção

Saída do sensor de pulso:O terceiro fio fornece um sinal de pulso proporcional à velocidade do ventilador — o sistema host (amplificador FANUC ou controlador de unidade) monitora essa frequência de pulso para confirmar a operação do ventilador.

Proteção de rotor bloqueado:Se o ventilador parar, o circuito de proteção do rotor bloqueado evita a queima do motor CC, limitando a corrente. Este recurso de proteção mantém a integridade do motor mesmo no caso de bloqueio temporário da lâmina devido ao acúmulo de contaminantes.

Proteção contra polaridade reversa:O circuito do motor resiste à conexão reversa acidental durante a instalação ou manutenção — uma proteção menor, mas prática, em condições de serviço em campo.

Aplicativos

Resfriamento do servo amplificador CNC FANUC:Substituição do ventilador A90L-0001-0509 nos módulos servo amplificadores das séries FANUC Alpha e Beta — o 9WF1224H1D03 é o ventilador Sanyo Denki confirmado como o componente de resfriamento especificado pela FANUC.

Armários de acionamento de máquinas-ferramenta industriais:Invólucros de servoacionamento e de acionamento de fuso montados em ou adjacentes a centros de usinagem CNC e centros de torneamento — onde a névoa de óleo da área de corte penetra no gabinete, apesar da vedação do invólucro.

Resfriamento da fonte de alimentação em ambientes contaminados com óleo:Fontes de alimentação industriais, estágios de potência para equipamentos de soldagem e fontes de alimentação para corte a plasma operando em ambientes de usinagem com névoa de óleo.

Retificadoras CNC e acionamentos de máquinas de brunimento:Gabinetes elétricos da máquina de retificação e brunimento de precisão onde a névoa do fluido de retificação e o vapor do óleo lubrificante alcançam os ventiladores de resfriamento.

Perguntas frequentes

Q1: Qual é a classificação à prova de óleo de 9WF1224H1D03 – é classificada como IPxx?

A designação à prova de óleo da série W da Sanyo Denki indica o enrolamento do motor e a vedação dos rolamentos para ambientes com névoa de óleo e respingos – normalmente não é atribuída uma classificação IP específica no mesmo formato das classificações de proteção do gabinete. A construção à prova de óleo oferece proteção contra névoa de óleo, respingos leves e contato com aerossol de óleo, em vez de submersão em óleo. Para obter informações específicas sobre classificação IP, confirme na documentação técnica da série SanAce 9WF da Sanyo Denki.

P2: Qual alarme da unidade FANUC indica que o ventilador 9WF1224H1D03 (A90L-0001-0509) falhou?

Os servo amplificadores FANUC que monitorizam a saída de impulsos de 3 fios geram SV0430 (falha da ventoinha de arrefecimento) ou alarmes equivalentes da ventoinha do amplificador quando o sinal de velocidade cai para zero. O alarme pode permitir o funcionamento contínuo com carga reduzida ou iniciar um encerramento de proteção, dependendo das definições dos parâmetros FANUC. Substitua o ventilador e reinicie o alarme para restaurar a operação nominal.

Q3: O 9WF1224H1D03 pode ser instalado em uma aplicação padrão (não à prova de óleo)?

Sim – um ventilador à prova de óleo oferece desempenho igual ou melhor que um ventilador padrão em um ambiente seco. A vedação à prova de óleo não afeta negativamente o desempenho de refrigeração em ambientes limpos. O fluxo de ar de 254 CFM e a especificação de vida útil de 40.000 horas se aplicam independentemente de a instalação estar em um ambiente limpo ou contaminado com óleo.

Q4: Qual é o consumo atual de 9WF1224H1D03 na inicialização versus estado estacionário?

Ventiladores DC sem escova podem consumir brevemente uma corrente de partida mais alta na inicialização – normalmente 2–3× a corrente de estado estacionário durante os primeiros milissegundos até que o motor atinja a velocidade. A corrente de estado estacionário é 0,32A com tensão nominal de 24V. As fontes de alimentação ou fusíveis no circuito de alimentação do ventilador devem acomodar a entrada sem falso disparo. Uma alimentação classificada para pelo menos 0,5–1,0 A contínua para o trilho de alimentação de 24 V do 9WF1224H1D03 é apropriada para lidar com transientes de inicialização.
