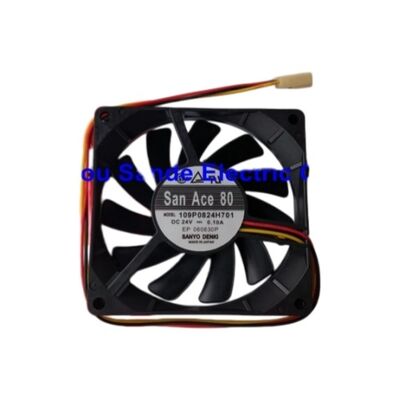

Sanyo Denki Fan 3 fios DC24V 0.10A SanAce80 109P0824H701 em estoque 1O9PO824H7O1

109P0824H701 | Ventilador Sanyo Denki San Ace 80 Slim — 80×80×15mm / 24V / 32,1 CFM / 31 dB / Rolamento de esferas / UL/CSA/TUV

San Ace 80 Slim – Desempenho silencioso em profundidade de 15 mm

A 109P0824H701 é a ventoinha fina de 80 mm da Sanyo Denki da série San Ace 80 - uma ventoinha tubular axial de 15 mm de profundidade que fornece 32,1 CFM a silenciosos 31 dB (A) de uma fonte de 24 V. A profundidade de 15 mm é a característica definidora: onde ventoinhas padrão de 80 mm têm 25 mm ou 38 mm de profundidade, o 109P0824H701 cabe em gabinetes rasos, slots de ventilação estreitos e posições de painel com espaço limitado onde uma ventoinha de 80 mm de profundidade padrão não seria liberada.

O consumo de energia de 2,4 W e o consumo de corrente de 100 mA tornam este um dos ventiladores industriais de 80 mm mais eficientes – relevante quando vários ventiladores compartilham uma fonte de alimentação de 24 V com orçamento total de corrente limitado.

Especificações principais

Sensor de velocidade de 3 fios — tacômetro para monitoramento

O terceiro fio emite um sinal do tacômetro (sensor de pulso) proporcional à velocidade do ventilador:

Monitoramento de velocidade:A saída do tacômetro permite que o sistema host monitore as RPM reais do ventilador — confirmando que o ventilador está operando na velocidade correta e detectando a redução gradual da velocidade devido ao desgaste do rolamento antes da falha completa.

Alarme de falha do ventilador:Sistemas com monitoramento de falhas de ventiladores utilizam o sinal do tacômetro para detectar falhas de ventiladores. A 3.100 RPM, a frequência de saída de pulso é de aproximadamente 103 Hz (se houver dois pulsos por revolução) – bem dentro da capacidade das entradas de temporizador de microcontrolador padrão.

Aplicativos

Equipamentos de servidor e data center:Resfriamento de servidor blade, chassi de servidor 1U e 2U e equipamento de rede usando ventoinhas finas de 80 mm em posições de rack com altura restrita.

Infraestrutura de telecomunicações:Eletrônicos de estação base, equipamentos de escritório central e chassis de rede de nível de operadora que exigem ventiladores finos com longa vida útil e monitoramento por tacômetro.

Painéis de controle industriais:Resfriamento montado em painel em controladores de automação, componentes eletrônicos de acionamento e gabinetes de computadores industriais com profundidade limitada da cavidade do ventilador.

Eletrônica de equipamentos médicos:Fonte de alimentação e refrigeração eletrônica em dispositivos médicos compactos onde é necessária operação silenciosa (31 dB) e certificação UL.

Perguntas frequentes

Q1: Por que escolher o 109P0824H701 de 15 mm de profundidade em vez de uma ventoinha de 80 mm de profundidade de 25 mm?

O principal motivo é físico: quando a profundidade da cavidade da ventoinha disponível é de 15–24 mm, uma ventoinha de 25 mm não cabe. A 109P0824H701 também é mais silenciosa do que muitas ventoinhas de 25 mm na mesma voltagem – a classificação de ruído de 31 dB(A) reflete a menor carga da lâmina em um impulsor fino. Compromisso: menos fluxo de ar do que um ventilador de profundidade total com voltagem semelhante. Confirme se o CFM reduzido atende aos requisitos térmicos antes de especificar a variante slim.

Q2: Em que se baseia a vida útil de 40.000 horas?

A vida útil de 40.000 horas do Sanyo Denki está em uma temperatura operacional presumida. A temperatura ambiente mais elevada reduz a vida útil do lubrificante do rolamento — a uma temperatura ambiente de 60°C, a vida útil real pode ser significativamente menor do que a 25°C. Em instalações onde a temperatura ambiente da cavidade do ventilador é elevada (30–50°C), a vida útil é reduzida proporcionalmente. A substituição planejada na próxima manutenção programada é preferível à operação até a falha.

Q3: A tensão operacional mínima de 14 V afeta significativamente o desempenho?

A 14 V (58% da classificação de 24 V), o ventilador funciona a aproximadamente 1.800 RPM – bem abaixo da velocidade nominal, com fluxo de ar reduzido. O mínimo de 14 V é o limite inferior de partida e funcionamento: o ventilador inicia e mantém a rotação de forma confiável em 14 V, mas para desempenho nominal de 3.100 RPM e 32,1 CFM, são necessários 24 V. O limite superior de 27,6 V (115% de 24 V) proporciona operação segura sob condições de sobretensão transitória.

Q4: 109P0824H701 é um substituto direto para outras ventoinhas de 80 × 80 × 15 mm na mesma classe de tensão?

A compatibilidade física requer a correspondência das dimensões faciais de 80 × 80 × 15 mm e alimentação de 24 Vcc. A compatibilidade elétrica requer que o conector de 3 fios do ventilador substituto corresponda ao conector correspondente no equipamento - alguns ventiladores usam invólucros de conector diferentes. Confirme se a direção de rotação da lâmina corresponde à original: a direção invertida do fluxo de ar reduz o resfriamento efetivo. As variantes da série San Ace 80 da Sanyo Denki cobrem uma variedade de velocidades e níveis de fluxo de ar dentro da mesma área de 80×80×15mm.
