1608KL-05W-B59 | Ventilador NMB Minebea 40mm DC - 24V / 9,5 CFM / Alarme de 3 fios / Rolamento de esferas / Resfriamento CNC FANUC 30i/31i/32i
Ventilador DC compacto de 40 mm para resfriamento de controle CNC FANUC

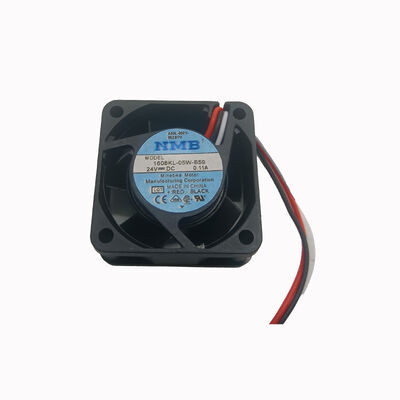

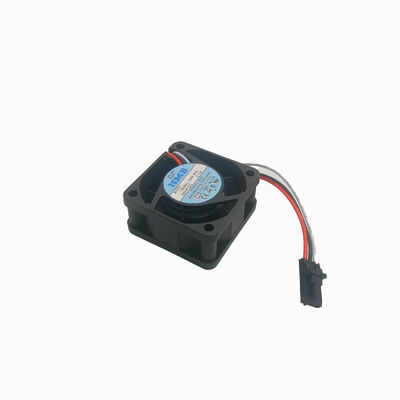

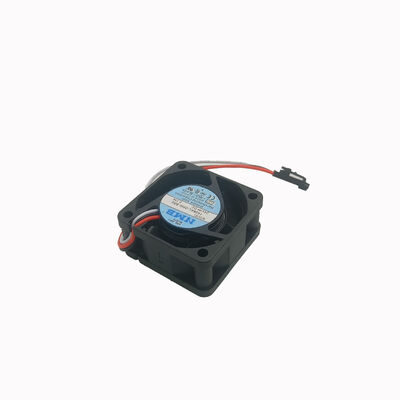

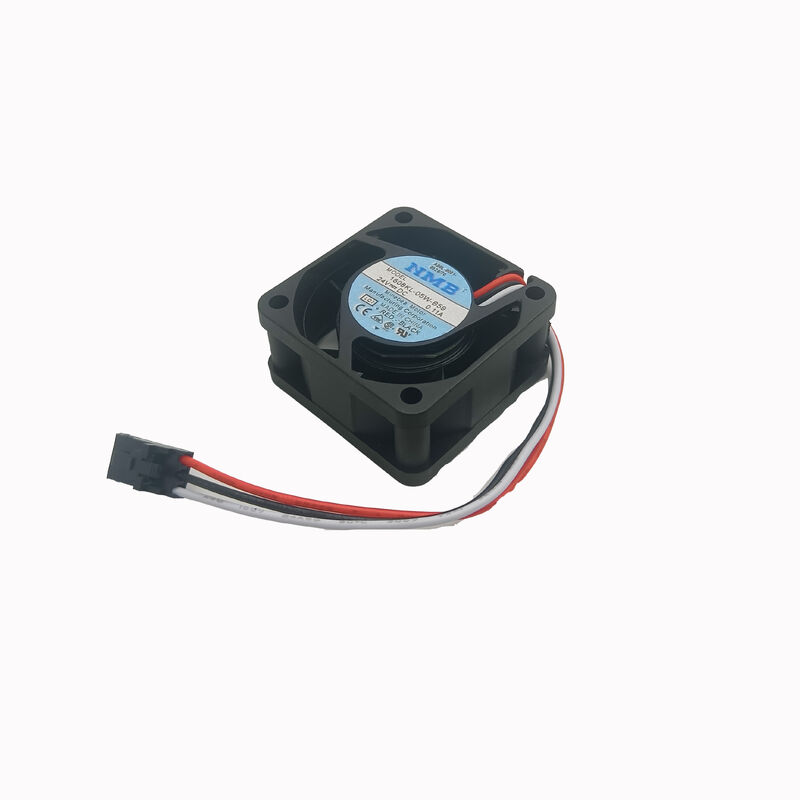

O 1608KL-05W-B59 é o ventilador axial DC de 40 × 40 × 20 mm da NMB para a posição de montagem 4020 (40 mm de diâmetro, 20 mm de profundidade) - um ventilador compacto que atende aplicações de resfriamento em nível de PCB, montado em painel e pequenos gabinetes eletrônicos. A 24 V e com uma saída de sensor de rotor bloqueado de 3 fios, esta ventoinha é especificamente identificada como ventoinha de arrefecimento do sistema CNC da FANUC, com referência cruzada ao número de montagem da FANUC A90L-0001-0528.
O formato de 40 mm torna esta ventoinha invisível no contexto de grandes gabinetes de unidade – ela resfria módulos individuais, conjuntos de exibição e controla PCBs de perto, em vez de ventilar um gabinete inteiro.
Especificações principais
| Parâmetro | Valor |
|---|
| Dimensões | 40×40×20mm |
| Tensão | 24V CC |
| Faixa operacional | 20V – 25,2V |
| Atual | 0,08A – 0,11A |
| Fluxo de ar | até 9,5 CFM |
| Pressão Estática | 42,2 Pa |
| Barulho | ≤33dB(A) |
| Consequência | Rolamento de esferas |
| Vida L10 | 50.000 horas a 25°C |
| Fios | 3 |
| Ref. FANUC. | A90L-0001-0528 |
Sensor de rotor bloqueado de 3 fios — Monitoramento de falha do ventilador
O terceiro fio fornece o sinal do sensor de rotor bloqueado — uma funcionalidade crítica para a integração do sistema CNC da FANUC:
Alarme de ventilador CNC FANUC:Os controles CNC das séries FANUC 30i, 31i e 32i monitoram a saída de velocidade do ventilador no terceiro fio de ventiladores de resfriamento como o 1608KL-05W-B59. Quando a velocidade do ventilador cai abaixo do limite — indicando falha no rolamento ou bloqueio do ventilador — o CNC gera um alarme de falha no ventilador. Este aviso antecipado permite que o operador programe a manutenção antes que ocorram danos no painel de controle relacionados ao calor.
Proteção de rotor bloqueado:Se o ventilador estiver totalmente travado (lâmina bloqueada ou mancal emperrado), a saída do rotor travado sinaliza velocidade zero. A maioria dos sistemas CNC responde com um alarme imediato em vez de esperar que a proteção térmica seja acionada – protegendo os componentes eletrônicos que o ventilador resfria.
Aplicativos
Resfriamento do painel de controle CNC FANUC:Ventoinhas de 40 mm nas séries FANUC 30i/31i/32i controlam conjuntos de exibição e posições de resfriamento do painel LCD.
Resfriamento do módulo de controle da máquina-ferramenta CNC:Resfriamento direcionado para PCBs individuais, placas de controle de eixo e placas de interface servo em gabinetes de controle CNC da FANUC.
Resfriamento de PCB de eletrônica industrial:Aplicações gerais de ventiladores de 24 Vcc de 40 mm em controladores de automação industrial, placas de interface de inversores e eletrônicos de controle compactos.
Perguntas frequentes
Q1: Quais modelos FANUC usam 1608KL-05W-B59 (A90L-0001-0528)?
O 1608KL-05W-B59 está confirmado para configurações de controlo CNC das séries 30i, 31i e 32i da FANUC — especificamente para unidades de controlo do tipo LCD e conjuntos de controlo CNC autónomos (A02B-0303-C103 e números de montagem relacionados). Também usado em configurações CNC avançadas, incluindo centros de usinagem de 5 eixos, sistemas de fresamento-torneamento e controles de retificadoras usando essas séries CNC.
P2: Quais códigos de alarme de ventilador um 1608KL-05W-B59 com falha gera em um controle FANUC?
Os controles CNC da FANUC com monitoramento do ventilador geram o alarme DS0300 (ventilador de resfriamento parado) ou códigos de alarme de sistema equivalentes quando o sinal de velocidade do ventilador de 3 fios indica zero RPM. Este alarme aparece como um aviso amarelo ou interrompe a operação do eixo dependendo da configuração do sistema. Um alarme FANUC DS0300 num controlo da série 30i/31i/32i aponta diretamente para a ventoinha de arrefecimento – verifique primeiro a ventoinha de 40 mm.
Q3: Existe uma diferença entre 1608KL-05W-B59-L00 e 1608KL-05W-B59 sem sufixo?
O sufixo -L00 no sistema de nomenclatura do NMB identifica o comprimento padrão do fio condutor - L00 normalmente indica um comprimento padrão (sem sufixo). Existem várias revisões atuais deste ventilador (variantes 0,08A e 0,11A). Antes de encomendar, confirme a revisão atual necessária na documentação de serviço do sistema FANUC — ou compare as especificações atuais da etiqueta da ventoinha original com as variantes disponíveis.
Q4: O 1608KL-05W-B59 pode ser instalado em qualquer orientação?
Sim – os ventiladores com rolamentos de esferas operam de forma confiável em todas as orientações de montagem (horizontal, vertical, invertida). A construção do rolamento de esferas do NMB mantém a lubrificação em qualquer orientação. Nos conjuntos de painéis de controlo da FANUC, a ventoinha pode ser montada em várias orientações, dependendo da configuração de controlo específica — o design do rolamento de esferas não é limitado pela orientação.
