Sensor Fanuc A20B-9001-0780 A20B90010780 A20B-9001-0780

Fanuc A20B-9001-0780∙ Sensor óptico do motor do eixo de corrente ∙ Dispositivo de feedback de 12 pinos, velocidade e posição para controle do eixo CNC, sensor completo com PCB

Resumo

OFanuc A20B-9001-0780is an optical pickup AC spindle motor sensor — the feedback device mounted on early-generation Fanuc AC spindle motors to provide the CNC and spindle amplifier with the speed and angular position signals necessary for closed-loop spindle control, incluindo toque rígido, orientação do fuso e controle de contorno Cs.

Compreender o papel deste sensor requer um breve olhar sobre como o controle do motor do fuso de corrente alternada da Fanuc evoluiu.

No período inicial dos acionamentos de eixo de CAC CNC, que abrangeu aproximadamente o final dos anos 1970 até os anos 1990, a Fanuc desenvolveu seu próprio motor e sistemas de acionamento de eixo de CA como pacotes integrados.

O motor de fuso não era um motor de indução de uso geral em circuito aberto a frequência variável;Era um motor especialmente concebido com um sensor de feedback montado no eixo ou no corpo que permitia ao CNC saber a velocidade e posição exatas do fuso em todos os momentos.

Este feedback foi essencial para funções que o simples controlo de velocidade em circuito aberto não pode suportar: orientação do fuso (parar o fuso em uma posição angular precisa para a mudança de ferramenta),com uma tensão máxima de 80 V, mas não superior a 100 V,, e Cs controle de contorno (usando o fuso como um eixo rotativo controlado por CNC para a peça girando em um centro de usinagem).

O projeto de captação óptica usa um disco com ranhuras ou padrão refletor que gira com o eixo do motor do fuso, lido por uma fonte de luz e um conjunto de fotodetector montado no sensor.À medida que o disco gira, o fotodetector vê alternadamente as regiões opaca e transparente, gerando um conjunto de pulsos cuja frequência é proporcional à velocidade de rotação.

A reference mark on the disk generates a single pulse per revolution for absolute position within one rotation — the signal used by the CNC for spindle orientation and rigid tapping zero-crossing detection.

O conector de 12 pinos e a atribuição do sinal

O conector de 12 pinos no sensor transporta o conjunto completo de sinais exigido pelo amplificador de fuso Fanuc: os sinais de saída de pulso (normalmente A,Canais de quadratura B mais um canal Z de referência zero), linhas de alimentação (o sensor requer uma alimentação de baixa tensão do amplificador ou de uma fonte de alimentação dedicada), e ligações de blindagem.

A contagem de 12 pinos do conector acomoda essas linhas de sinal mais pares de sinais diferenciais A/Ā, B/B̄,Disposição Z/Z̄ usada em saídas de codificadores diferenciais para fornecer rejeição de ruído de modo comum em cabos em um ambiente eletricamente áspero em torno de um motor de fuso.

A sinalização diferencial é particularmente importante para os sensores do fuso, porque o motor do fuso gera interferências eletromagnéticas substanciais Formas de onda de corrente conduzidas por PWM, e a proximidade física da eletrônica de acionamento contribuem para o ruído no cabo do sensor.

The sensor's optical design also inherently limits signal distortion from heat and vibration compared to magnetic pickup (variable reluctance) sensors that can be affected by ferromagnetic particles in cutting fluid and changes in air gap geometry as bearings wear.

Funções de velocidade e posição no controlo do fuso CNC

A dupla função do sensor ­ retorno de velocidade e retorno de posição ­ permite três modos de funcionamento distintos no controlo do fuso CNC da Fanuc:

Modo de regulação da velocidadeUtiliza o impulso do sensor para fechar o circuito de retorno de velocidade no amplificador do fuso.

O amplificador conta pulsos do sensor por unidade de tempo, calcula a velocidade real do fuso, compara-a com a velocidade comandada do CNC e ajusta a corrente de acionamento do motor em conformidade.

Este regulador de velocidade de circuito fechado mantém a velocidade do eixo constante sob cargas de corte variáveis, quando um corte pesado aumenta o binário de carga,o amplificador detecta a queda de velocidade imediatamente através do feedback do sensor e compensa aumentando o binário de saída do motor.

Orientação do fusoUtiliza o pulso de referência zero (marcador) para detectar quando o fuso atinge uma posição angular específica.

O CNC ordena ao fuso que desacelere e pare na posição em que é detectada a marca de orientação, fazendo com que o fuso pare numa posição mecanicamente reprodutível para a troca de ferramentas,manuseio de peças, ou medição da peça.

Nos centros de usinagem, a orientação do fuso é uma operação automática desencadeada em cada ciclo de mudança de ferramenta.

Tapeamento rígidoSincroniza o movimento do parafuso de condução do eixo Z com a rotação do fuso, de modo que cada revolução do fuso corresponde exatamente a um passo do fio do movimento do eixo Z.O CNC lê o feedback de posição do sensor do fuso em tempo real e alimenta-o para a interpolação do servo do eixo Z, criando um movimento sincronizado de corte de rosca sem suportes mecânicos flutuantes.

A resolução da posição do sensor do fuso determina a precisão do passo do fio alcançável no toque rígido.

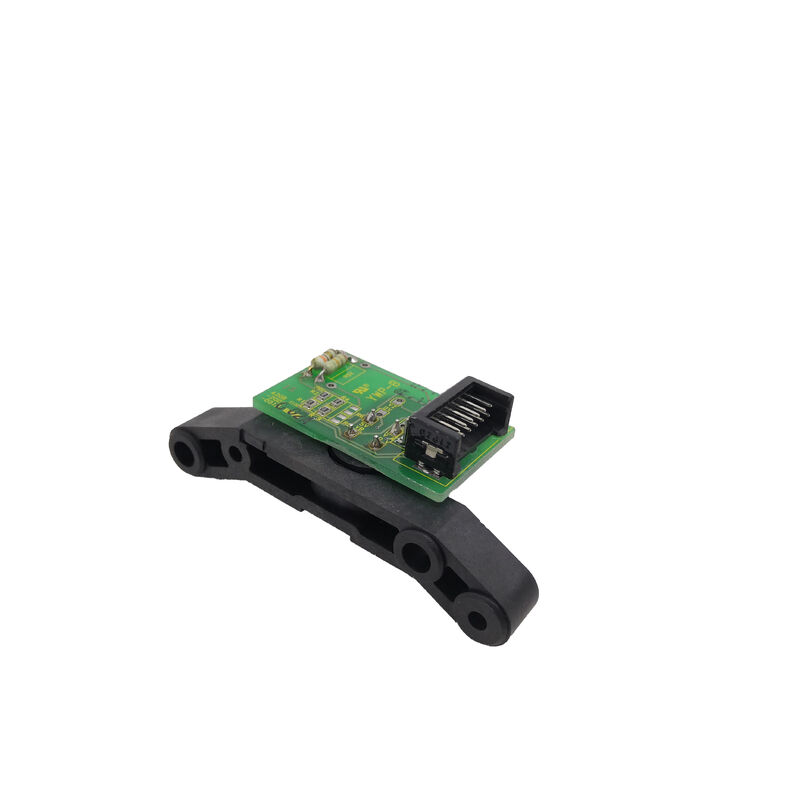

Sensor Completo com PCB o que significa "Completo"

O A20B-9001-0780 é descrito e vendido como um conjunto completo de sensores, which includes both the optical pickup housing (with LED light source and photodetector) and the PCB (printed circuit board) that conditions and amplifies the photodetector's raw signal into the differential pulse outputs that the 12-pin connector delivers.

Em alguns desenhos de sensores, o elemento óptico de captação e a eletrônica de condicionamento do sinal são componentes separados. O elemento de captação gera uma corrente de fotodiodo analógico fraca.e o PCB amplifica e converte isso em uma saída digital limpa adequada para transmissão através do cabo para a unidade.

O PCB também normalmente contém a regulação da fonte de alimentação para a eletrônica interna do sensor." significa que o comprador recebe um produto funcional, um sensor pronto para montagem que requer apenas a ligação à fonte de montagem do motor e ao cabo de 12 pinos para o amplificador, não é necessário um PCB separado.

Esta distinção é importante no mercado das reparações e das peças sobressalentes, uma vez que alguns componentes dos sensores são vendidos como elementos individuais,ou o PCB sozinho, para os técnicos que realizam reparações a nível dos componentes.

O A20B-9001-0780 vendido como sensor completo com PCB é o conjunto completo para substituição de todo o sensor, em vez de serviço a nível de componente.

A20B-9001-0780 e A20B-9001-0800 ¢ Números de referência comuns

O A20B-9001-0780 e o A20B-9001-0800 são referências estreitamente relacionadas que aparecem juntas na categoria de sensores de eixo AC para os primeiros motores de eixo Fanuc.

Ambos são sensores de retorno de 12 pinos de captação óptica utilizados para as mesmas funções de controlo do motor do fuso, e os dois números são frequentemente cruzados no mercado de peças sobressalentes e reparação da Fanuc.

The relationship between these part numbers typically reflects different production versions or assembly variants of the same sensor family — different PCB board revisions or optical element configurations — that are functionally compatible and are used interchangeably in service applications on the same motor types.

Na prática, quando um sensor de eixo desta família falha e a máquina está fora de funcionamento,As referências -0780 e -0800 são avaliadas para a série de motores específica e a configuração do conector antes da seleção de uma substituição..

A documentação Fanuc original do motor, a placa de identificação ou os dados de parâmetros do motor do CNC fornecem o tipo definitivo de sensor para uma máquina específica.

Perguntas frequentes

Q1: Que sintomas indicam que o sensor do fuso A20B-9001-0780 falhou?

As apresentações de falhas comuns incluem: instabilidade da velocidade do fuso a baixas RPM (o CNC perde contagem de pulso confiável a baixas velocidades, causando caça ou velocidade errática),falha de orientação do fuso (o CNC não consegue encontrar a posição da marca de orientação, o que provoca a interrupção do ciclo de mudança de ferramenta com um alarme de posição), erros de toque rígido (sincronização entre o eixo do eixo e Z falha, resultando em roscas danificadas ou alarme de toque),e perda completa de feedback do fuso (alarme de accionamento do fuso), tipicamente um erro de feedback de velocidade ou alarme de desconexão do codificador no ecrã do amplificador do fuso Fanuc).A contaminação física do disco óptico ou do elemento de captação por entrada de fluido de corte através de uma vedação do eixo desgastada é um dos mecanismos de falha mais comuns.

P2: O sensor A20B-9001-0780 pode ser limpo e renovado, ou a falha requer substituição completa?

Em muitos casos, os sensores de fuso falham devido a contaminação, em vez de falha de componentes eletrônicos.

Se o fluido de corte, óleo ou partículas metálicas entrarem na caixa do sensor e contaminarem o disco óptico ou o elemento de captação,A limpeza cuidadosa pode restaurar a função desde que os próprios componentes ópticos não estejam arranhados ou danificados de forma permanente.

Os especialistas em manutenção que trabalham em motores Fanuc limpam e testam rotineiramente os sensores antes de condená-los.

Se o PCB falhar devido à entrada de umidade ou ao envelhecimento dos componentes, a reparação a nível dos componentes também é possível para técnicos com competências eletrônicas adequadas.

A substituição completa do sensor (com uma unidade nova ou testada como a A20B-9001-0780) é o caminho mais rápido para voltar a produzir a máquina quando a capacidade de reparo no local não estiver disponível.

P3: O sensor é descrito como sendo para motores de fuso alternativo de "geração inicial". Que gerações Fanuc CNC usam esse sensor?

Este tipo de sensor está associado com a série de motores de eixo alternativo inicial da Fanuc. Os motores emparelhados com os CNCs Fanuc 0-Series, 10-Series, 15-Series e 16-Seriesconstrução de máquinas-ferramenta de cerca de meados dos anos 80 até ao final dos anos 90.

Fanuc's later spindle motor generations — the Alpha series and then the Alpha i / Beta i series — use different sensor designs (the Mi sensor / A860-series encoder family) with different connectors and signal protocols.

O A20B-9001-0780 é especificamente para a geração de motores mais antiga e não é intercambiável com os sensores usados nos novos motores Fanuc Alpha ou Alpha i.

Q4: O sensor está montado no eixo do motor do fuso e requer calibração ou ajuste após a substituição?

O sensor de captação óptica é tipicamente montado na parte traseira da caixa do fuso do motor, detectando um disco com ranhuras ou uma roda alvo que gira com o eixo do motor.

A posição de montagem é fixada pelo suporte do sensor do motor ̇ o sensor se alinha com o disco dentro das tolerâncias mecânicas da montagem.

Na maioria dos casos,A substituição do sensor não requer calibração da posição absoluta, porque a posição de referência de orientação é definida pela marca de zero do disco em relação ao zero mecânico do motor., que é definido durante a montagem do motor.

No entanto, após a substituição do sensor,A posição de orientação do fuso deve ser verificada na máquina real e ajustada através do parâmetro de deslocamento de orientação do CNC se a posição parada não corresponder à posição de troca de ferramentas..

Q5: O sensor está disponível com ou sem cabo. Que cabo é necessário se pedir sem, e quão crítica é a qualidade do cabo?

O cabo de sensor de 12 pinos transporta sinais de pulso diferencial a voltagens relativamente baixas entre o sensor e o amplificador de fuso.

O cabo deve ser blindado para proteger os sinais das interferências eletromagnéticas na vizinhança do motor e do accionamento do fuso.

O Fanuc especifica um cabo de par torcido blindado para conexões de codificador e sensor, com o escudo aterrado na extremidade do amplificador.ou comprimento excessivo pode causar degradação do sinal que se manifesta como alarmes de fuso intermitentes, orientação errática ou erros de toque rígidos sem desencadear uma falha de codificador.

Quando encomendar sem cabo,usando um cabo especificado pela Fanuc ou um par torcido protegido industrial de qualidade substituição da contagem correta de condutores e especificação de blindagem é essencial para o funcionamento confiável do sensor.
