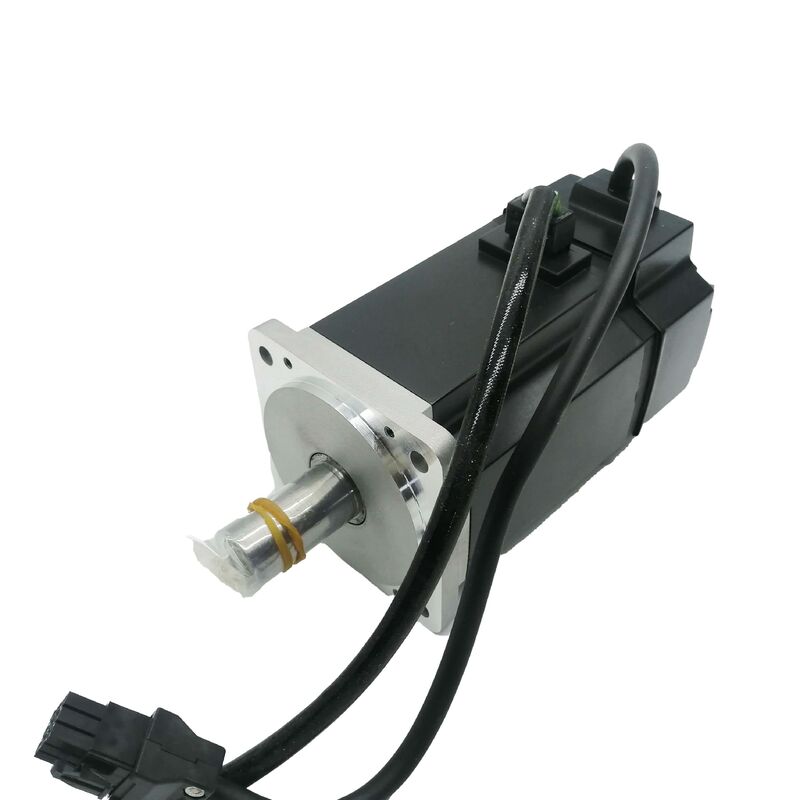

Motor Servo AC Mitsubishi HC-KFS73K — 750W, Eixo com Chaveta, Encoder Absoluto de 17 Bits, MELSERVO MR-J2S

Marca: Mitsubishi Electric

Série: MELSERVO HC-KFS

Plataforma: MR-J2S

Números de Peça: HC-KFS73K / HCKFS73K

Novo na Embalagem Original | Frete Expresso Grátis | Em Estoque

Baixa Inércia, Alto Torque, Um Detalhe Que Muda Tudo

A maioria das especificações entre o HC-KFS73 e o HC-KFS73K são idênticas — mesma saída de 750W, mesmo torque nominal de 2,4 N·m, mesmo encoder absoluto de 17 bits, mesmo amplificador, mesma flange. O que os diferencia é um único detalhe mecânico no eixo de saída: uma chaveta com uma lingueta.

Essa distinção não é cosmética. Um eixo com chaveta transmite torque através de um engate mecânico positivo entre o eixo do motor e o componente acionado — uma polia, engrenagem, cubo de acoplamento ou engrenagem — em vez de apenas por meio de aperto por atrito. Em aplicações onde o acoplamento sofre cargas de pico elevadas, inversões de direção frequentes ou vibrações que fariam com que um cubo apertado deslizasse ao longo do tempo, a interface com chaveta é a escolha de engenharia que mantém a montagem mecânica em posição ao longo de milhares de horas de operação. Se a máquina foi projetada para aceitar um eixo de motor com chaveta, não há alternativa que se encaixe corretamente sem modificar o hardware de acoplamento.

Este é um servo motor de baixa inércia de 750W da plataforma MELSERVO J2S da Mitsubishi Electric. Ele foi projetado para movimento responsivo e repetível em invólucros de máquinas compactas — e é enviado com exatamente a geometria de eixo que as máquinas construídas em torno dele exigem.

Especificações Técnicas

Especificações obtidas da página oficial do produto da Mitsubishi Electric Factory Automation Americas (HC-KFS73K) e do catálogo MELSERVO-J2-Super Servo Amplifiers & Motors (L03007D).

Baixa Inércia vs. Ultra-Baixa Inércia — Entendendo Onde o HC-KFS73K se Encaixa

A série HC da Mitsubishi Electric organiza seus servo motores em classes de inércia distintas, e a distinção vale a pena ser compreendida antes de selecionar um motor para um novo projeto ou avaliar uma substituição.

A série HC-MFS (Ultra-Baixa Inércia) possui os menores valores de inércia do rotor na linha HC e foi construída especificamente para a aceleração e desaceleração mais rápidas possíveis em aplicações de ciclo muito alto com cargas leves. Seus valores de momento de inércia são minimizados à custa da massa do rotor.

A série HC-KFS (Baixa Inércia) — a família à qual este motor pertence — ocupa o próximo nível. Ela oferece menor inércia do que motores de inércia média, ao mesmo tempo em que suporta massas de carga um pouco maiores e uma gama mais ampla de opções de acoplamento mecânico. Na classificação de 750W do HC-KFS73K, o rotor de baixa inércia ainda responde rapidamente às mudanças de velocidade comandadas, mas o motor também é fisicamente adequado para aplicações que envolvem cargas conectadas mais substanciais — transportadores, mesas X-Y, eixos de pórtico e equipamentos de manuseio multi-eixos onde a massa movida não é trivial.

A implicação prática para os usuários de manutenção é que uma máquina projetada para um HC-KFS73K não pode simplesmente substituir um HC-MFS73K sem considerações mecânicas e possivelmente de parâmetros — a classe de inércia afeta as características dimensionais do motor e a geometria de acoplamento, não apenas seu desempenho dinâmico. Substituição idêntica significa a mesma série, o mesmo sufixo, o mesmo número de peça.

O Eixo com Chaveta — Função Mecânica e Por Que Existe

Uma chaveta é um entalhe retangular usinado ao longo do comprimento do eixo de saída do motor. Um entalhe correspondente é usinado no furo do cubo de acoplamento ou polia. Uma lingueta de aço retangular de precisão se encaixa em ambos os entalhes simultaneamente, preenchendo a lacuna entre o eixo e o cubo e criando um engate rotacional positivo que não depende da força de aperto.

As razões de engenharia para especificar um eixo com chaveta em vez de um eixo liso se resumem à natureza da carga:

Quando o torque é transmitido por atrito puro — um cubo apertado em um eixo liso — o torque máximo transmissível é uma função da força de aperto e do coeficiente de atrito entre as superfícies. Sob torque alto sustentado, cargas de pico durante a aceleração, cargas de choque do mecanismo acionado ou vibração durante longos períodos de operação, o cubo pode girar incrementalmente no eixo. Cada evento de micro-deslizamento move o cubo ligeiramente, e com o tempo o acoplamento desliza o suficiente para causar um erro de posição, uma falha mecânica ou ambos.

Um eixo com chaveta elimina completamente o deslizamento. O engate mecânico transmite torque através do cisalhamento na lingueta, não através do atrito no encaixe. A folga em um acoplamento com chaveta corretamente ajustado é essencialmente zero, e a capacidade de torque da junta é determinada pela resistência ao cisalhamento do material da lingueta, em vez da força de aperto. Para um motor de 750W operando a até 5.175 r/min de velocidade máxima instantânea com 7,2 N·m de torque de pico disponível, esse é o projeto de acoplamento apropriado em muitas aplicações do mundo real.

A própria lingueta está incluída com o motor — a instalação requer apenas o encaixe adequado da lingueta em ambos os entalhes antes que o cubo de acoplamento seja montado no eixo.

Encoder Absoluto de 17 Bits — Não é Necessário Homing na Inicialização

O encoder de 17 bits embutido no HC-KFS73K gera 131.072 valores de posição distintos por revolução e retém dados de posição absoluta completos através de ciclos de desligamento. A consequência operacional prática disso é imediata: quando a máquina é ligada, o controlador servo já sabe exatamente onde cada eixo equipado com este motor está posicionado, sem qualquer movimento do eixo necessário para estabelecer uma referência.

Para máquinas com múltiplos eixos, dispositivos complexos ou eixos verticais onde um movimento de homing poderia causar problemas se iniciado incorretamente, a eliminação do ciclo de homing é um benefício operacional e de segurança genuíno. Também reduz o tempo de ciclo no início de cada turno de produção — os eixos estão prontos para funcionar assim que o sistema servo é energizado e inicializado, não após completar um retorno sequencial de home.

A própria resolução — 131.072 posições por revolução — se traduz em resolução angular sub-arc-minuto no eixo do motor. Através de qualquer redução mecânica para a carga, essa resolução se multiplica ainda mais. Para aplicações que necessitam de controle de posição fino em todo o curso de saída, o encoder não se torna o fator limitante na precisão do sistema de movimento.

Amplificadores Servo Compatíveis

O HC-KFS73K é compatível com a família de amplificadores MR-J2S-70. Todas as quatro variantes de interface suportam o mesmo motor; a escolha é feita pela arquitetura do barramento de controle da máquina:

Em máquinas que foram construídas com controle multi-eixo SSCNET e um MR-J2S-70B acionando o HC-KFS73K, a substituição do motor envolve apenas o motor — o amplificador, a fiação e os parâmetros do sistema permanecem inalterados. O mesmo se aplica a qualquer outra variante de interface. A configuração do amplificador é armazenada no amplificador e no controlador, não no motor.

Se o amplificador existente da máquina estiver funcional, não o substitua como parte de uma troca de motor, a menos que ele tenha sido identificado independentemente como a causa da falha.

Família HC-KFS — Variantes em Resumo

O HC-KFS73 foi produzido em várias combinações de eixo e freio, todas compartilhando a mesma especificação central de 750W, 2,4 N·m, 3.000 r/min:

Este anúncio é o HC-KFS73K: eixo com chaveta, sem freio eletromagnético. A variante correta para qualquer máquina específica é determinada pelo que o número de peça original na placa de identificação do motor indica — combiná-lo exatamente é a única abordagem confiável para substituição idêntica.

Onde o HC-KFS73K é Utilizado

A combinação de baixa inércia, saída de 750W, flange de 80mm e eixo com chaveta se alinha claramente a um conjunto de tipos de máquinas e tipos de eixos onde todos esses atributos são simultaneamente relevantes.

Acionamentos de transportadores e linhas de transferência — eixos acionados por correia onde o eixo do motor se conecta diretamente a uma polia de acionamento através de um furo de polia com chaveta. Essas aplicações envolvem torque sustentado contra uma carga de correia em movimento, inversões de direção em posições de índice e ciclos que se repetem milhares de vezes por turno. O acoplamento com chaveta lida com o torque sustentado e de reversão; o rotor de baixa inércia lida com o assentamento rápido de posição em cada índice.

Mesas X-Y e sistemas de posicionamento de pórtico — onde eixos de fuso de esferas ou correia dentada requerem um acoplamento preciso entre o motor e o elemento de acionamento, e onde o eixo deve se mover rapidamente e assentar com precisão em cada ponto alvo ao longo de milhares de ciclos.

Impressão, rotulagem e controle de tensão de web — aplicações críticas de registro onde a posição do eixo do motor deve ser firmemente acoplada ao rolo acionado ou ao ponto de aperto sem o erro angular que o deslizamento do cubo introduziria durante uma produção.

Robótica e montagem automatizada — atuadores de juntas e eixos de posicionamento em equipamentos de automação de geração anterior construídos em torno da plataforma MR-J2S, onde o HC-KFS73K era o motor especificado para uma determinada configuração de eixo.

Máquinas de embalagem — acionamentos de mandíbula de selagem cruzada, eixos de formatação-enchimento-selagem e equipamentos de entrada rotativa onde a relação de fase consistente entre o motor e a came ou mecanismo acionado é mantida através da interface de acoplamento com chaveta.

Condição, Origem e Envio

A Mitsubishi Electric descontinuou a série completa HC-KFS juntamente com a aposentadoria mais ampla da plataforma MR-J2S. A peça não está mais em fabricação ativa e está indisponível através da rede de distribuição autorizada da Mitsubishi. Unidades novas na caixa disponíveis hoje são estoque de produção original de fábrica que foi armazenado antes do fechamento da linha — nunca instaladas, nunca energizadas, em embalagem selada de fábrica da Mitsubishi Electric.

Para manutenção de equipamentos onde a máquina foi originalmente construída em torno do HC-KFS73K, este é o caminho de substituição direto. A unidade é enviada nova, na embalagem original Mitsubishi, com a lingueta incluída. Frete expresso grátis está incluído neste anúncio. Pedidos internacionais são enviados via DHL Express, FedEx International Priority ou UPS Express com rastreamento completo do despacho à entrega. Unidades em estoque são despachadas no mesmo dia útil para pedidos recebidos antes do corte diário da transportadora.

FAQ

Q1: O eixo do meu motor existente é liso (sem chaveta), mas a máquina usa um cubo de acoplamento apertado. Posso substituir a versão com chaveta HC-KFS73K sem modificar a máquina?

Não sem substituir ou modificar o cubo de acoplamento. O eixo com chaveta do HC-KFS73K requer um cubo de acoplamento com uma chaveta correspondente usinada em seu furo — um cubo de furo liso projetado para um eixo liso não acomodará corretamente a chaveta, e forçar a montagem danificaria o assento da chaveta ou deixaria a chaveta saliente da superfície do eixo onde ela não pode limpar o furo do cubo. Se o acoplamento existente da máquina for do tipo apertado de furo liso projetado para o HC-KFS73 (eixo liso), a substituição correta é a versão de eixo liso HC-KFS73. Se a máquina usar um cubo de acoplamento com chaveta — que é o motivo pelo qual o HC-KFS73K foi especificado originalmente — então o HC-KFS73K é a substituição correta e o cubo existente o aceitará diretamente.

Q2: Como o HC-KFS73K difere do HC-MFS73K? Ambos são motores servo Mitsubishi de 750W com eixos com chaveta.

Ambos os motores compartilham a mesma potência nominal (750W), o mesmo encoder absoluto de 17 bits e uma configuração de eixo com chaveta, mas pertencem a classes de inércia diferentes e usam amplificadores diferentes. O HC-KFS73K é um motor de baixa inércia da série HC-KFS, compatível com a família de amplificadores MR-J2S-70. O HC-MFS73K é um motor de ultra-baixa inércia da série HC-MFS, também compatível com a família de amplificadores MR-J2S-70, mas com um momento de inércia do rotor significativamente menor. Os dois motores também diferem na corrente nominal (HC-KFS73K: 5,8A; HC-MFS73K: 5,1A) e em suas dimensões físicas, tornando-os não intercambiáveis no nível da flange e do acoplamento sem modificação da máquina. Em um contexto de manutenção, substitua o motor com defeito pelo mesmo número de peça exato da placa de identificação do motor — não substitua entre séries de inércia, mesmo com a mesma potência.

Q3: O HC-KFS73K requer algum resfriamento externo ou é autossuficiente?

O HC-KFS73K utiliza resfriamento por ventilador — um ventilador interno embutido na montagem do motor circula ar pelos elementos térmicos do motor durante a operação. Isso é distinto da construção auto-resfriada (totalmente fechada, sem ventilação forçada) usada em algumas outras variantes da série HC. Motores resfriados por ventilador são totalmente autônomos em termos de requisito de resfriamento — nenhuma fonte de ar externa, circuito de resfriamento a água ou fluxo de ar forçado do invólucro da máquina é necessário. O motor gera seu próprio fluxo de ar internamente. O que a instalação precisa fornecer é um ambiente dentro da faixa de temperatura ambiente nominal do motor (0°C a +40°C) com folga adequada ao redor do corpo do motor para que a dissipação de calor do ventilador funcione efetivamente. Não instale o motor em um invólucro selado que prenda o calor que o ventilador foi projetado para dissipar.

Q4: O motor não possui freio eletromagnético. O que segura o eixo na posição quando a máquina está parada ou desligada?

Sem um freio embutido, o HC-KFS73K mantém a posição exclusivamente através de controle servo ativo — o amplificador energiza os enrolamentos do motor para manter a posição comandada enquanto o servo está habilitado. Quando o servo é desabilitado ou a energia é removida, não há restrição mecânica no eixo do motor. Se isso é aceitável depende inteiramente da aplicação: eixos horizontais com cargas balanceadas não apresentam problema quando o servo é desabilitado, pois não há força impulsionando o eixo a se mover. Eixos verticais ou eixos com carga desbalanceada são o caso comum onde a configuração sem freio requer consideração adicional — seja um contrapeso no projeto da máquina, um freio externo separado, ou o uso da variante HC-KFS73BK (eixo com chaveta, com freio eletromagnético) que fornece travamento mecânico do eixo na remoção de energia.

Q5: O amplificador MR-J2S-70A que aciona o HC-KFS73K pode ser substituído por um amplificador MR-J4 de geração atual?

Uma troca direta de cabos e energia entre um amplificador MR-J4 e o motor HC-KFS73K não é possível sem hardware de adaptação, pois o MR-J4 usa um protocolo de comunicação de encoder diferente do encoder embutido do HC-KFS73K. A Mitsubishi Electric desenvolveu um caminho de migração documentado usando amplificadores servo MR-J4-DU_B-RJ020 combinados com kits de cablagem de ferramenta de renovação MR-J2S, que permite que drives MR-J4 controlem certos motores da série HC mais antigos. Se uma atualização da plataforma do amplificador estiver sendo avaliada para uma máquina existente usando motores HC-KFS73K, confirme a compatibilidade específica da ferramenta de renovação com o suporte técnico da Mitsubishi Electric antes de comprometer a compra do hardware — a versão do software do amplificador e o número da peça da ferramenta de renovação devem ser combinados corretamente para que a combinação funcione. Para uma substituição de motor direta onde o amplificador MR-J2S-70 existente está funcional, substituir apenas o motor por outro HC-KFS73K é o caminho mais rápido e de menor risco.
