Motor Servo AC Mitsubishi HC-MFS43 — 400W, Inércia Ultra-Baixa, Encoder Absoluto de 17 Bits, MELSERVO MR-J2S

Marca: Mitsubishi Electric

Série: MELSERVO HC-MFS

Plataforma: MR-J2S

Números de Peça: HC-MFS43 / HCMFS43

Novo na Embalagem Original | Frete Expresso Grátis | Em Estoque

Quatrocentos Watts em um Quadro de 60mm

O HC-MFS43 ocupa uma posição interessante na linha HC-MFS. Com 400W em uma base de flange de 60×60mm, não é um motor de alta capacidade pelos padrões industriais — mas nunca foi projetado para ser. O que ele foi projetado para é algo mais específico: entregar movimento rápido, preciso e repetível em envelopes de máquinas compactas onde motores maiores fisicamente não cabem, e fazer isso com a resolução e a resposta dinâmica que os engenheiros de automação que trabalham em equipamentos de ciclo rápido ou multi-eixos realmente precisam.

Este é um servo motor da plataforma MELSERVO J2S da Mitsubishi Electric, parte da família HC-MFS caracterizada por inércia de rotor ultra-baixa e pequeno fator de forma física. Baixa inércia neste contexto significa que o próprio rotor resiste menos a mudanças de velocidade do que um motor convencional com potência equivalente — o que se traduz diretamente em aceleração mais rápida, tempo de assentamento menor e controle de posição mais responsivo. Em uma máquina que realiza centenas de ciclos por hora, essas vantagens se acumulam.

O HC-MFS43 é enviado com um eixo reto e sem freio — esta é a configuração base do motor, adequada para eixos horizontais ou aplicações onde a manutenção de posição sob perda de energia é gerenciada externamente pelo projeto da máquina. Ele possui um encoder absoluto de 17 bits como padrão, um dispositivo de feedback integrado que retém informações completas de posição mesmo durante ciclos de desligamento.

Especificações Técnicas Verificadas

Especificações obtidas da página oficial do produto da Mitsubishi Electric Factory Automation Americas e cruzadas com documentação técnica publicada por distribuidores.

Inércia Ultra-Baixa — Por Que Importa Mais Que Potência de Pico

A potência nominal de um motor indica quanta energia ele pode fornecer continuamente. Seu valor de inércia do rotor indica algo igualmente importante: quão rapidamente ele pode responder a uma mudança na velocidade ou posição comandada. Essas duas propriedades estão relacionadas, mas não são as mesmas, e para muitas aplicações de automação, a característica de inércia tem um impacto mais prático no desempenho da máquina do que a potência nominal.

O momento de inércia do rotor do HC-MFS43 é de 0,143 × 10⁻⁴ kg·m² — um valor deliberadamente baixo alcançado através de um projeto de rotor otimizado para resposta dinâmica em vez de massa térmica. Quando um controlador comanda o motor para iniciar, parar ou reverter, o rotor resiste a essa mudança proporcionalmente à sua inércia. Um rotor de menor inércia acelera mais rápido, desacelera em menor distância e atinge a posição comandada mais cedo. Ao longo de milhares de ciclos por turno, um motor que se estabiliza na posição alvo 5 milissegundos mais rápido que sua alternativa é um motor que melhora a produtividade da máquina de forma mensurável.

É por isso que a série HC-MFS foi desenvolvida como uma família de produtos distinta, em vez de ser simplesmente uma versão reduzida de um servo Mitsubishi maior. O projeto físico e eletromagnético reflete uma otimização para movimento dinâmico de ciclo rápido — o HC-MFS43 de 400W e o HC-MFS73 de 750W compartilham a mesma filosofia de arquitetura, embora difiram na capacidade de saída.

Flange de 60×60mm — Encaixa Onde Outros Não Cabem

O tamanho da flange quadrada de 60mm do HC-MFS43 não é apenas uma questão de o motor ser pequeno. É uma dimensão padronizada de interface mecânica que determina com quais padrões de montagem e projetos de acoplamento o motor é compatível. Para projetistas de máquinas que definiram um eixo em torno do fator de forma da flange de 60mm, um substituto deve ter a mesma geometria de flange para montar sem modificação no quadro da máquina.

Servos motores maiores na própria linha Mitsubishi — incluindo o HC-MFS73 com flange de 80mm — são fisicamente incompatíveis com uma montagem projetada para 60mm. Esta é uma restrição mecânica direta, não uma troca de desempenho. Equipamentos que foram construídos em torno de motores HC-MFS43 exigem um HC-MFS43 ou um equivalente dimensional exato, e como esta peça foi descontinuada, o estoque novo excedente da peça original é geralmente o caminho de substituição mais direto disponível.

Encoder Absoluto de 17 Bits — Precisão Que Persiste

A maioria dos servo motores usados na automação de produção hoje em dia possui encoders incrementais — dispositivos de feedback que contam pulsos a partir de um ponto de referência estabelecido na inicialização. O controlador sabe onde o motor está em relação a onde começou, mas nada mais. Se a energia for interrompida, essa referência é perdida e uma sequência de homing é necessária antes que a operação normal possa ser retomada.

O encoder integrado do HC-MFS43 é do tipo absoluto, operando com resolução de 17 bits. Com 131.072 posições distintas por revolução, ele fornece tanto alta resolução angular quanto conhecimento de posição absoluto verdadeiro — o controlador sabe exatamente onde o eixo está no momento em que a energia é aplicada, sem qualquer movimento de homing. Para máquinas multi-eixos ou processos onde o homing de todos os eixos a cada inicialização introduz tempo de ciclo ou preocupações de segurança, o encoder absoluto é uma vantagem operacional genuína integrada diretamente ao motor.

Amplificadores de Servo Compatíveis

O HC-MFS43 combina com a família de amplificadores MR-J2S-40, disponível em quatro variantes de interface:

O amplificador correto depende inteiramente da arquitetura de controle da máquina que está sendo mantida. Controladores multi-eixo baseados em SSCNET exigem o MR-J2S-40B. Eixos autônomos ou acionados por trem de pulsos usam o MR-J2S-40A. Se o amplificador existente na máquina já estiver funcional, ele não precisa ser substituído ao trocar apenas o motor — a substituição do motor é uma troca física e elétrica direta, desde que o número completo da peça corresponda.

Variantes de Modelo na Família HC-MFS43

Várias variações de sufixo do HC-MFS43 foram produzidas para cobrir diferentes requisitos de eixo e freio:

Cada variante possui as mesmas especificações elétricas e de desempenho principais. A configuração do freio e do eixo determina o encaixe físico e os requisitos da aplicação — uma máquina projetada para um acoplamento com chaveta requer a variante K; um eixo vertical ou aplicação de retenção de posição requer a variante B. Esta listagem cobre a variante padrão HC-MFS43 com eixo reto e sem freio.

Onde o HC-MFS43 Geralmente é Usado

A combinação do motor de tamanho compacto, inércia ultra-baixa e feedback de alta resolução o torna bem adequado para uma gama previsível de aplicações. Eixos de pulso de braço robótico e atuadores de juntas leves — onde o tamanho físico e a inércia importam porque o motor faz parte da massa em movimento. Equipamentos de pick-and-place onde a taxa de ciclo é um objetivo de desempenho e a velocidade de resposta do servo limita diretamente a produtividade. Eixos de posicionamento secundário multi-eixo CNC, como trocadores de ferramentas, fixadores rotativos e sub-spindles em centros de usinagem menores. Equipamentos de manuseio de semicondutores onde limpeza, precisão e fator de forma compacto são todos requisitos simultâneos. Acionamentos de esteiras e mesas de indexação em máquinas de montagem com envelopes de espaço restritos.

Em todos esses casos, o HC-MFS43 geralmente não é o motor que realiza o trabalho pesado principal. É o motor responsável por um movimento secundário preciso e rápido — e nesse papel, baixa inércia e alta resolução contam mais do que a potência nominal.

Nota de Fornecimento — Peça OEM Descontinuada

A Mitsubishi Electric descontinuou a série HC-MFS juntamente com a família mais ampla de motores HC. O HC-MFS43 não é mais fabricado e está indisponível através dos canais de distribuição autorizados da Mitsubishi. O que permanece em circulação é o estoque de produção original de fábrica mantido por fornecedores de excedentes industriais — unidades que foram armazenadas antes do fechamento da linha e nunca foram instaladas ou usadas.

Para a manutenção de equipamentos que foram construídos em torno deste motor, o estoque novo excedente é o caminho de aquisição correto. Uma unidade reparada ou recondicionada introduz um histórico de serviço desconhecido em um eixo crítico da máquina. Uma unidade nova na caixa da produção original é uma quantidade conhecida: mesma montagem de fábrica, mesmo padrão de qualidade, mesmas dimensões mecânicas e características elétricas do motor que ela substitui.

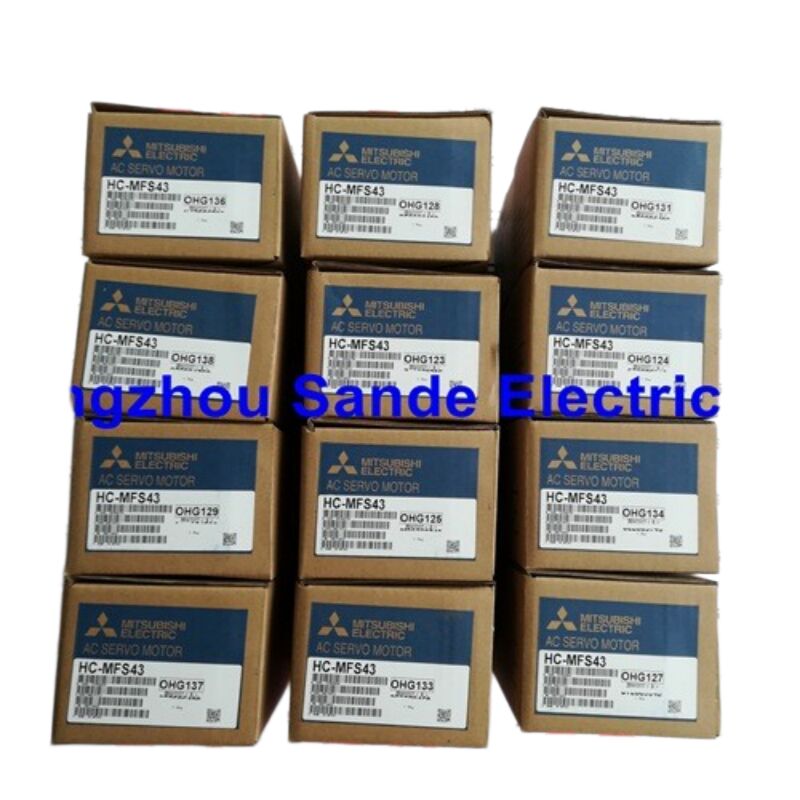

Esta listagem é enviada na embalagem original lacrada de fábrica da Mitsubishi Electric.

FAQ

P1: O HC-MFS43 não tem freio. É seguro usá-lo em um eixo vertical?

Um servo motor sem freio pode ser usado em um eixo vertical, mas requer consideração cuidadosa de engenharia. Sem um freio de retenção, o eixo depende inteiramente do amplificador servo e do torque do motor para manter a posição quando a máquina está parada ou a energia é cortada. Se o servo estiver ativamente habilitado e funcional, o motor mantém a posição normalmente. Se a energia for perdida ou o amplificador falhar, não há nada mecanicamente impedindo o eixo de se mover sob a ação da gravidade. Para cargas verticais onde o movimento descendente descontrolado danificaria ferramentas, produtos ou criaria um risco de segurança, a escolha correta é o HC-MFS43B — a variante com freio eletromagnético que trava mecanicamente o eixo na perda de energia. O HC-MFS43 padrão é adequado para eixos horizontais ou eixos verticais onde a carga é balanceada, leve o suficiente para que o movimento impulsionado pela gravidade seja aceitável, ou onde um freio mecânico externo separado é fornecido pelo projeto da máquina.

P2: Qual é a diferença de desempenho entre o HC-MFS43 e o maior HC-MFS73?

O HC-MFS73 tem uma potência nominal de 750W em comparação com os 400W do HC-MFS43 — aproximadamente 87% mais potência de saída contínua. O torque nominal do 73 é de 2,4 N·m em comparação com 1,3 N·m do 43, e o torque de pico escala de forma semelhante. Ambos os motores compartilham a mesma arquitetura de encoder absoluto de 17 bits e a mesma filosofia de projeto de inércia ultra-baixa, e ambos operam a uma velocidade nominal de 3.000 rpm. A principal diferença física é o tamanho da flange: o HC-MFS73 usa uma flange de 80×80mm, enquanto o HC-MFS43 usa 60×60mm. Isso significa que os dois motores não são mecanicamente intercambiáveis na maioria das instalações de máquinas — os furos de montagem, as dimensões do acoplamento e o espaço disponível diferem. A escolha entre eles é quase sempre determinada pelo projeto original da máquina, não por uma seleção livre entre opções equivalentes.

P3: O HC-MFS43 pode ser acionado por um amplificador mais novo da série MR-J4?

Não diretamente em uma configuração padrão. A família de amplificadores MR-J4 usa um protocolo de interface de encoder diferente do encoder integrado do HC-MFS43, portanto, uma conexão direta de cabo entre um amplificador J4 e um motor HC-MFS43 não funciona sem adaptação adicional. A Mitsubishi Electric desenvolveu um conjunto de ferramentas de renovação — kits de cabos específicos usados em conjunto com amplificadores MR-J4-DU_B-RJ020 — para permitir que os drives J4 controlem motores mais antigos da série HC. Este é um caminho de migração documentado, mas não é uma troca plug-and-play: requer o conjunto de cabos de renovação correto e configuração de parâmetros específica no lado do amplificador J4. Se você estiver mantendo uma máquina existente e simplesmente precisar substituir um motor HC-MFS43 com defeito, substituí-lo por outro HC-MFS43 acionado pelo amplificador MR-J2S-40 original é o caminho mais simples e confiável.

P4: O peso listado é de 1,45 kg. Isso inclui o peso da embalagem para fins de envio?

O valor de 1,45 kg é o peso líquido do motor, conforme especificado na documentação do produto da Mitsubishi Electric — a unidade do motor sozinha, sem embalagem. O peso real de envio, incluindo os materiais de embalagem originais de fábrica, é maior. Para fins de envio internacional, o peso bruto embalado é usado pela transportadora para calcular as taxas de frete. Se você precisar do peso exato de envio para cálculos de impostos de importação ou reserva de frete, entre em contato conosco diretamente antes de fazer seu pedido e poderemos fornecer o peso embalado real da unidade específica a ser enviada.

P5: O que acontece se a inércia da carga no HC-MFS43 for muito alta em relação à inércia do motor?

As diretrizes da Mitsubishi para o HC-MFS43 recomendam que o momento de inércia da carga conectado ao eixo do motor não exceda 30 vezes o momento de inércia do rotor do próprio motor. A inércia do rotor do motor é de 0,143 × 10⁻⁴ kg·m², portanto, a inércia de carga máxima recomendada é de aproximadamente 4,29 × 10⁻⁴ kg·m². Exceder essa proporção não causa necessariamente falha imediata, mas degrada o comportamento dinâmico do sistema servo: os parâmetros de ajuste do controlador, que assumem uma determinada faixa de proporção de inércia, tornam-se menos eficazes. Os sintomas geralmente incluem overshoot em movimentos de posição, ressonância ou oscilação durante a desaceleração e dificuldade em obter configurações de ganho estáveis. Se sua aplicação impõe uma inércia de carga acima da proporção recomendada, consulte as ferramentas de seleção de servo da Mitsubishi Electric ou o suporte técnico antes de finalizar a seleção do motor, pois um motor diferente ou uma configuração com engrenagens pode ser mais apropriada.
