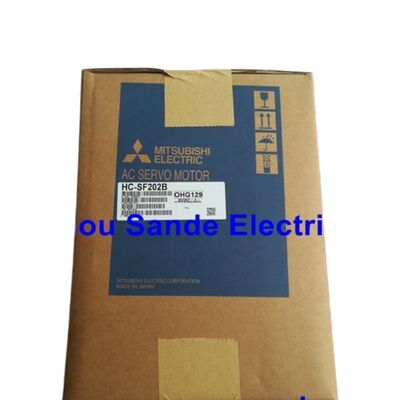

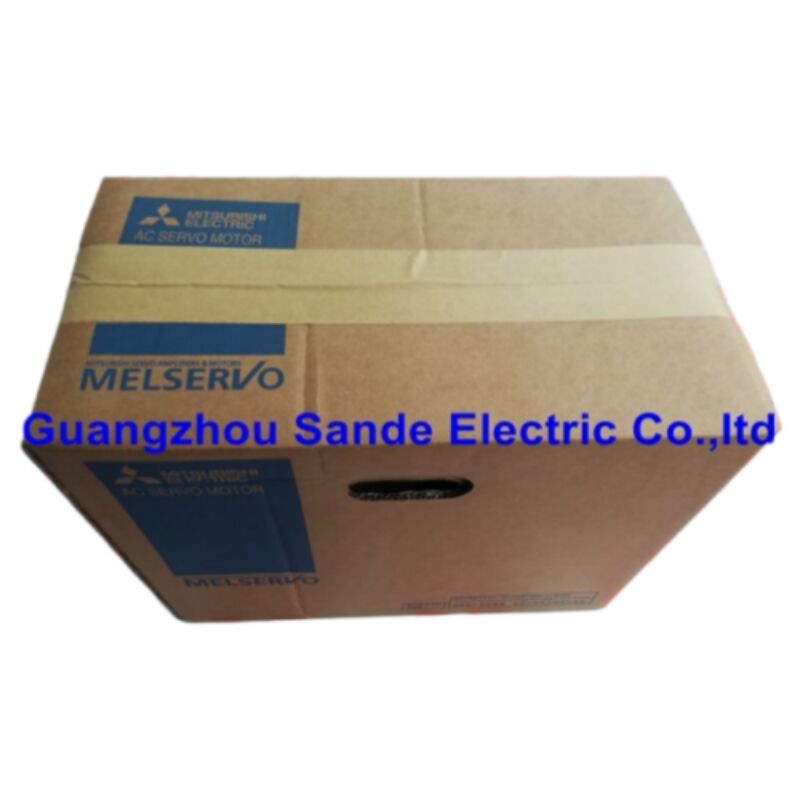

Mitsubishi HC-SF202B (HCSF202B) — Servomotor CA MELSERVO J2 de 2kW com Freio Eletromagnético, Eixo Reto

Identificação da Peça

Número da Peça: HC-SF202B (HCSF202B)

Série: Mitsubishi MELSERVO-J2 — Série HC-SF

Classificação: Servomotor CA sem Escovas de Inércia Média e Capacidade Média com Freio Eletromagnético

Classe de Tensão: Classe CA de 200V

Visão Geral

A série HC-SF está na base da plataforma de servomotores MELSERVO J2 da Mitsubishi — uma geração de motores de grau para máquinas-ferramenta que definiu como os acionamentos de eixo de inércia média eram aplicados em centros de usinagem verticais, tornos CNC e linhas de transferência multieixo por mais de uma década. O HC-SF202B é a variante de 2kW com freio dessa família: o mesmo projeto de rotor de inércia média que tornou a série HC-SF a escolha padrão para acoplamento direto de fusos de esferas, agora equipado com um freio de retenção eletromagnético aplicado por mola, integrado de fábrica.

O que diferencia o HC-SF202B de seu homólogo sem freio (HC-SF202) não é uma diferença de desempenho — o torque nominal, a velocidade e as especificações do encoder são idênticos. O freio adiciona um mecanismo de segurança que mantém o eixo do motor estacionário quando o drive é desenergizado. Essa única adição muda onde o motor pode ser implantado: eixos verticais, transportadores de peças inclinados, trocadores de ferramentas carregados por gravidade e qualquer eixo onde uma queda ou deslizamento descontrolado durante uma interrupção de energia seria perigoso ou danoso. Em um eixo Z de um centro de usinagem horizontal, por exemplo, o freio eletromagnético não é opcional — é exigido pelo projeto seguro da máquina.

A série HC-SF representa a geração MELSERVO-J2 (não J2S). Seu encoder, conectores e interface do amplificador são compatíveis com as famílias de amplificadores MR-J2-A, MR-J2-B e MR-J2-C. Compradores que migram ou mantêm instalações existentes da era J2 acharão que o HC-SF202B é o motor de substituição correto — não o posterior HC-SFS202B, que pertence à série J2S e usa conectores diferentes e um encoder de 17 bits de maior resolução que não é retrocompatível com amplificadores MR-J2.

Especificações Técnicas

O Freio Eletromagnético: Como Funciona e Por Que é Importante

O freio embutido no HC-SF202B é um projeto aplicado por mola e liberado por energia — o que significa que o freio engata automaticamente quando a energia é removida e só libera quando uma fonte de 24V CC é aplicada à bobina do freio. Isso é deliberado. Em qualquer aplicação onde uma perda de energia possa fazer com que o eixo se mova sob gravidade ou momento residual, um sistema que requer energia para engatar um freio é intrinsecamente inseguro. O freio do HC-SF202B opera na lógica oposta: sem energia significa freio acionado.

Durante a operação normal, o CNC ou o amplificador de servo aplica 24V CC à bobina do freio como parte da sequência de habilitação do servo. O freio é liberado e o motor funciona livremente sob controle do servo. Quando o eixo é parado — seja no final do ciclo, durante um E-stop, ou após uma perda de energia — a bobina do freio é desenergizada e o grampo de mola engata em milissegundos, mantendo o eixo na posição.

Três pontos são críticos para a integração correta do freio:

O freio é um dispositivo de retenção, não um mecanismo de frenagem dinâmica. Ele é classificado para segurar a carga estática do eixo depois que o motor foi parado pela frenagem dinâmica do amplificador. Aplicar o freio eletromagnético a um eixo rotativo em velocidade — como em um E-stop brusco sem primeiro comandar uma desaceleração controlada — excede sua intenção de projeto e degrada a vida útil do freio rapidamente. Os construtores de máquinas devem configurar a sequência de E-stop para permitir um breve período de desaceleração (geralmente inferior a 200ms na velocidade nominal) antes que o freio seja aplicado.

Um supressor de surto ou diodo de roda livre é necessário em paralelo com a bobina do freio. Quando a fonte de 24V CC é interrompida, a bobina do freio gera um pico de tensão à medida que seu campo magnético colapsa. Sem um circuito de supressão, esse pico pode danificar o relé ou o transistor de saída que aciona o freio. O manual de instruções da Mitsubishi para a série HC-SF exige explicitamente essa supressão, e o diagrama de fiação do circuito do freio no manual do amplificador mostra a colocação correta.

Para aplicações de eixo vertical, o torque de retenção do freio deve ser verificado em relação ao torque desbalanceado do eixo. A orientação da Mitsubishi para a série J2 recomenda que o torque desbalanceado em um eixo vertical seja mantido em ou abaixo de 70% do torque nominal do motor. O freio eletromagnético também deve ter torque de retenção suficiente para manter a carga do eixo em todas as condições estáticas, incluindo o peso máximo da peça. Se o requisito de retenção do eixo exceder a classificação estática do freio, um freio mecânico adicional ou contrapeso deve ser fornecido.

Amplificadores MELSERVO-J2 Compatíveis

O HC-SF202B é projetado e compatível com os amplificadores de servo da série MR-J2. A classe de 200W desta família abrange as seguintes variantes:

Todos os três são compatíveis com a potência de 2kW do HC-SF202B e a interface do encoder da era MR-J2. A principal distinção entre as variantes é a interface de comando: a variante A aceita comandos de pulso e velocidade/torque analógicos de qualquer controlador compatível, enquanto a variante B se comunica através do barramento serial de alta velocidade SSCNET da Mitsubishi com um Controlador de Movimento A171SH, A172SH, A173UH, Q172 ou Q173. A variante C inclui uma tabela de pontos interna que permite ao motor executar sequências de posicionamento armazenadas sem a necessidade de um controlador de movimento.

Os motores da série HC-SF não são compatíveis com amplificadores MR-J2S (a série Super posterior). O amplificador J2S requer a interface de encoder de 17 bits usada pelos motores HC-SFS. Conectar um HC-SF202B a um amplificador MR-J2S resultará em uma falha de comunicação do encoder na inicialização.

HC-SF202B em Serviço: Aplicações e Tipos de Eixo

Eixo Z de centro de usinagem vertical CNC. O eixo Z é a aplicação clássica para um servomotor equipado com freio. A cabeça do fuso e o conjunto da luva podem pesar de 50 a 200 kg, dependendo do tamanho da máquina; sem um eixo motorizado ou um freio acionado, a gravidade atua continuamente sobre esse peso. O freio de segurança do HC-SF202B garante que o eixo Z permaneça exatamente onde foi comandado, mesmo durante uma interrupção de energia, um desligamento programado ou um E-stop acionado por uma função de segurança.

Eixo rotativo de palete de centro de usinagem horizontal. A fixação de peças no estilo túmulo em um quarto eixo de HMC carrega uma massa considerável. Quando o eixo é indexado e travado em uma estação, o freio eletromagnético adiciona uma camada secundária de retenção — particularmente útil durante cortes pesados agressivos onde a vibração residual do processo de corte poderia, de outra forma, induzir micro-movimento em um eixo travado por servo, mas sem freio.

Eixos de juntas de robô. As juntas de ombro e cotovelo do robô exigem que o eixo seja mantido positivamente quando a energia é removida, tanto por segurança quanto para evitar que a estrutura do robô ceda sob seu próprio peso. O HC-SF202B é dimensionado para juntas de robô de carga média na faixa de 2kW.

Gantry de manuseio de materiais com deslocamento vertical. Gantry de transferência que levanta peças ou ferramentas verticalmente entre as estações de processo necessita de uma retenção confiável quando o gantry está estacionário. O HC-SF202B fornece isso no nível do motor, complementando (não substituindo) quaisquer sistemas de travamento em nível de máquina ou batentes mecânicos.

Contexto da Geração da Série HC-SF: J2 vs J2S

Entender por que o HC-SF202B permanece em demanda ativa, apesar de ter sido descontinuado, requer um breve olhar sobre a história das gerações de servos da Mitsubishi.

A série MELSERVO-J2 — que abrange as famílias de motores HC-SF, HC-RF, HC-UF, HA-FF e HC-MF com os amplificadores MR-J2-A/B/C — foi lançada no final dos anos 1990 e teve ampla adoção até o início dos anos 2000. Seu sucessor, a série MELSERVO-J2S (Super), introduziu as famílias HC-SFS/HC-RFS/HC-UFS com encoders de 17 bits de maior resolução, conectores atualizados e desempenho aprimorado do amplificador. A Mitsubishi eventualmente descontinuou a linha de motores J2 à medida que as séries J2S e, em seguida, J3 e J4 a sucederam.

A consequência é que milhares de máquinas rodando amplificadores MR-J2 permanecem em serviço em todo o mundo — centros de usinagem CNC, linhas de transferência e máquinas de propósito especial com vidas úteis de projeto medidas em décadas. Quando o motor HC-SF202B original se desgasta ou falha, as opções são: substituir por um HC-SF202B genuíno de estoque novo-antigo (mantendo a compatibilidade elétrica total), realizar uma migração de amplificador e motor para um sistema J4 de geração atual (custo significativo e trabalho de comissionamento), ou usar uma unidade reparada/recondicionada. Para a maioria das equipes de manutenção que gerenciam uma instalação de produção, um HC-SF202B genuíno de estoque novo-antigo é a solução mais prática e econômica.

Referência de Variante: Modelos de 2kW da Série HC-SF

Todas as quatro variantes entregam o mesmo desempenho elétrico de 2kW / 9,55 Nm / 2.000 rpm. O sufixo "B" identifica o freio eletromagnético; "K" identifica o eixo com chaveta. O HC-SF202B (eixo reto, freio, sem chaveta) é a configuração para trens de acionamento por acoplamento de atrito — a abordagem recomendada para eixos de fusos de esferas onde um acoplamento com chaveta transmitiria o desalinhamento do eixo como uma carga radial periódica.

Notas de Armazenamento, Manuseio e Comissionamento

Armazenamento. Unidades de estoque novo-antigo devem ser armazenadas em ambientes internos, longe de condensação, luz solar direta e atmosferas corrosivas. Gire o eixo do motor manualmente por várias revoluções a cada três a seis meses durante o armazenamento de longo prazo para redistribuir a graxa do rolamento. Unidades em armazenamento por mais de dois anos devem ter a resistência de isolamento e a operação do encoder verificadas antes da instalação.

Verificação da bobina do freio antes da instalação. Antes de instalar o motor na máquina, aplique 24V CC aos terminais da bobina do freio e confirme se o eixo gira livremente. Remova a energia e confirme se o eixo resiste à rotação manual. Ambas as funções podem ser verificadas em menos de um minuto com um multímetro e uma fonte de 24V, e confirmam que o mecanismo do freio não foi danificado ou travado durante o armazenamento.

Cuidados com o conector Cannon. A série HC-SF usa conectores tipo Cannon circulares para os cabos de alimentação e encoder. Esses conectores exigem que o anel de baioneta esteja totalmente encaixado e travado. Um conector parcialmente engatado passará pelos testes de continuidade, mas pode perder contato sob vibração — uma causa comum de alarmes intermitentes de falha do encoder. Inspecione a condição do anel de travamento do conector antes de conectar os cabos.

Após a substituição. O encoder absoluto retém os dados de posição com o suporte da bateria no amplificador MR-J2. Na primeira energização após a substituição do motor, o controlador emitirá um alarme de posição absoluta perdida ou erro de encoder absoluto. Isso é esperado: o encoder do novo motor não tem referência de posição armazenada. Siga o procedimento de retorno à referência da máquina, conforme definido na documentação de manutenção do OEM, para restabelecer a referência de posição absoluta e, em seguida, limpe o alarme.

FAQ

P1: Qual é a diferença entre o HC-SF202B e o HC-SFS202B, e um pode ser usado como substituto para o outro?

Estes são dois servomotores separados de diferentes gerações MELSERVO da Mitsubishi e não são intercambiáveis. O HC-SF202B pertence à série MELSERVO-J2 original, usa um encoder absoluto de 14 bits (16.384 ppr) e se conecta aos amplificadores MR-J2-A/B/C via conectores circulares tipo Cannon. O HC-SFS202B pertence à série MELSERVO-J2S (Super) mais recente, usa um encoder absoluto de 17 bits (131.072 ppr) e também usa conectores Cannon — mas o protocolo de comunicação do encoder é diferente. Conectar um HC-SFS202B a um amplificador MR-J2, ou um HC-SF202B a um amplificador MR-J2S, resultará em um erro de encoder na inicialização porque os protocolos do amplificador e do encoder do motor não correspondem. A abordagem correta é sempre substituir igual por igual: HC-SF202B por HC-SF202B para sistemas J2 existentes. A migração para a plataforma J2S ou J4 requer a troca tanto do motor quanto do amplificador.

P2: Quais modelos de amplificadores MR-J2 são compatíveis com o HC-SF202B, e importa qual tipo de interface (A, B ou C) é usado?

O HC-SF202B é compatível com todas as três variantes de interface de amplificador MR-J2 de 200W: MR-J2-200A (analógico/pulso de uso geral), MR-J2-200B (barramento SSCNET) e MR-J2-200C (controlador de posicionamento embutido). O motor em si é eletricamente idêntico em todas as três combinações — ele não muda com base em qual amplificador está conectado. A escolha da variante do amplificador depende inteiramente da arquitetura de controle da máquina: a variante A é acionada por comandos de trem de pulso ou analógicos de um CNC ou PLC; a variante B é acionada pelo barramento SSCNET de alta velocidade de um Controlador de Movimento Mitsubishi; e a variante C executa sequências de posicionamento de tabela de pontos internas autonomamente. Ao substituir um HC-SF202B com defeito em uma máquina existente, o tipo de amplificador já é determinado pelo projeto da máquina — basta combinar o motor de substituição com qualquer variante de amplificador já instalada.

P3: Como o freio eletromagnético no HC-SF202B deve ser conectado e qual proteção de circuito é necessária?

O freio eletromagnético requer uma fonte de 24V CC separada, independente da alimentação do encoder ou de controle. O freio é liberado quando 24V CC são aplicados à bobina e engata (trava) quando essa fonte é removida. Na prática, a fonte do freio é comutada por uma saída de relé do amplificador de servo ou circuito de segurança, que é conectada para desligar a fonte do freio sempre que o amplificador emitir um comando de servo desligado, um E-stop for acionado ou ocorrer uma condição de alarme. Um supressor de surto ou diodo de roda livre deve ser conectado em paralelo com os terminais da bobina do freio para suprimir o pico de tensão quando a fonte da bobina for interrompida — sem ele, o pico indutivo da bobina pode danificar o relé de comutação ou o transistor ao longo do tempo. Os diagramas de fiação da Mitsubishi para a série MR-J2 mostram a colocação correta: o componente de supressão é conectado diretamente em paralelo com a bobina, o mais próximo possível do conector do motor, não em paralelo com o contato do relé. A fiação do circuito do freio também deve ser mantida fisicamente separada do cabo do encoder para evitar qualquer possibilidade de interferência indutiva nos fios do sinal do encoder.

P4: Após a instalação de um HC-SF202B como substituto, o amplificador de servo está exibindo um alarme de erro de posição absoluta. Isso é esperado e quais passos o resolvem?

Sim, um alarme de posição absoluta perdida após a substituição do motor é totalmente esperado e não indica uma falha no motor de substituição ou no amplificador. O encoder absoluto no novo motor não possui uma referência de posição inicial armazenada — a referência foi estabelecida e armazenada no motor anterior e foi perdida quando esse motor foi removido. Para limpar o alarme e restaurar a operação normal, o eixo precisa ser referenciado novamente: mude a máquina para o modo manual ou de jog; navegue o eixo com segurança até a posição de referência ou inicial da máquina usando o procedimento de retorno manual da máquina; na posição inicial, execute o comando de configuração da posição inicial através da interface do CNC ou controlador para gravar a contagem atual do encoder como a referência zero da máquina. Uma vez que a referência seja armazenada, o alarme será limpo e a posição absoluta será retida em todos os ciclos de energia futuros sem necessidade de repetição. A interface específica para o comando de configuração da posição inicial varia de acordo com o fabricante da máquina — consulte o manual de manutenção do OEM para o procedimento exato na máquina em questão.

P5: O HC-SF202B está listado como descontinuado. Como um comprador pode verificar se as unidades de estoque novo-antigo são produtos genuínos da Mitsubishi e não falsificações?

O status de descontinuado significa que a Mitsubishi Electric parou a produção nova — não significa que o estoque genuíno de estoque novo-antigo não exista mais. Verificar a autenticidade envolve várias verificações simples. Primeiro, inspecione a placa de identificação do motor: unidades genuínas da série HC-SF da Mitsubishi são fabricadas no Japão e possuem uma placa de identificação mostrando a entrada nominal (3CA, tensão, corrente), saída nominal, velocidade nominal, classificação IP, classe de isolamento, número de série e a marca Mitsubishi Electric Japan. Segundo, confirme se o número do modelo na placa de identificação corresponde ao número da peça encomendada — HC-SF202B, não HC-SFS202B ou HC-SF202BK. Terceiro, as carcaças dos conectores Cannon e as abraçadeiras dos cabos em unidades genuínas são moldadas de acordo com as especificações da Mitsubishi; corpos de conector mal ajustados ou incompatíveis podem indicar uma unidade recondicionada ou mal representada. Quarto, solicite documentação sobre a origem da unidade — fornecedores confiáveis de excedentes industriais podem rastrear o inventário até sua origem. Finalmente, para aplicações críticas onde a verificação é essencial, testes básicos pré-instalação incluem: verificação de resistência de isolamento (fases do motor para terra), continuidade da bobina do freio e verificação de comunicação do encoder com alimentação ligada com um amplificador compatível antes que o motor seja instalado na máquina.
