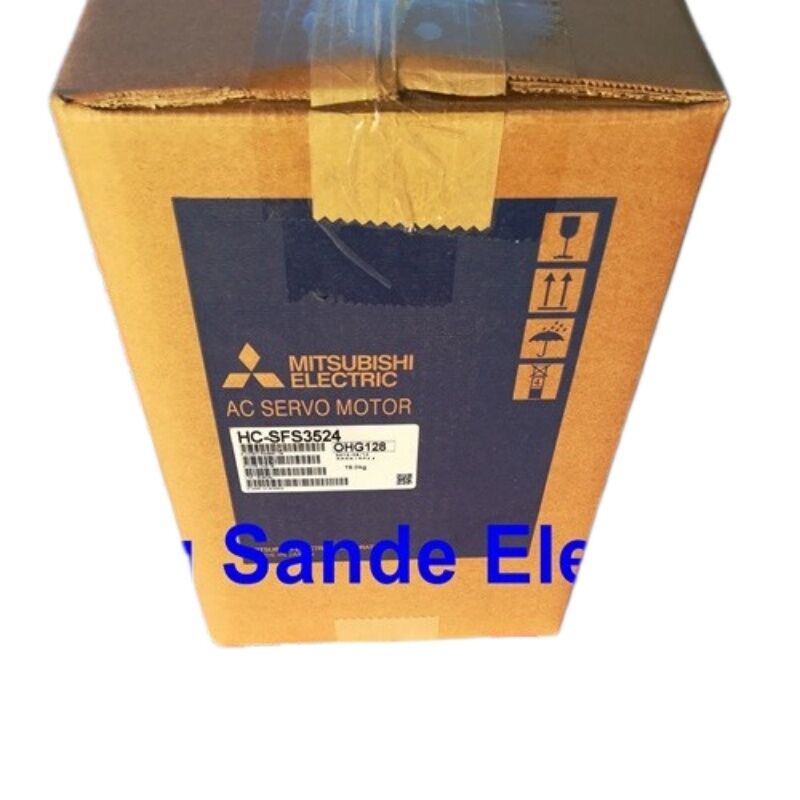

Mitsubishi HC-SFS3524 (HCSFS3524) — Motor Servo AC MELSERVO J2S de 3,5kW, Classe 400V, Eixo Reto, IP65

Identificação da Peça

Número da Peça: HC-SFS3524 (HCSFS3524)

Série: Mitsubishi MELSERVO-J2S — Série HC-SFS

Classificação: Motor Servo AC sem Escovas de Inércia Média, Capacidade Média

Classe de Tensão: 400V (distinguindo-o do equivalente HC-SFS352 de 200V)

Uma Classe Diferente de Motor Servo

A maioria dos motores servo na automação industrial opera na faixa sub-quilowatt — unidades compactas que acionam fusos de esferas, mesas de posicionamento e indexadores rotativos com demandas de torque relativamente modestas. O Mitsubishi HC-SFS3524 não é esse motor. Com saída contínua de 3,5kW e torque nominal de 16,7 Nm, esta é uma máquina de grau de máquina-ferramenta servo motor construída para o tipo de eixos que carregam cargas reais: selas de spindle de fresagem pesadas, grandes mesas de fixação de trabalho rotativas, sistemas de transferência multi-paletes e eixos de conformação de prensa dobradeira onde a precisão de posicionamento e a saída de torque sustentada são importantes.

A série HC-SFS ocupa uma posição específica e deliberada na linha MELSERVO J2S da Mitsubishi. Onde as séries HC-KFS e HC-MFS são otimizadas para aplicações de inércia ultrabaixa e baixa com ciclos ponto a ponto rápidos, o HC-SFS é um projeto de inércia média — um sintonizado para estabilidade e entrega suave de torque sustentado sob carga variável, em vez de resposta máxima de aceleração com inércia mínima. Para aplicações onde a relação inércia de carga para inércia do motor é naturalmente maior, o projeto do rotor da série SFS produz melhor estabilidade em malha fechada e operação mais silenciosa do que um motor de baixa inércia lutando contra uma carga de alta inércia.

O "24" no número da peça identifica esta como a variante da classe de alimentação de 400V — a contraparte eletricamente equivalente ao HC-SFS352, que opera em 200V AC. Tudo sobre os dois motores é mecanicamente e magneticamente idêntico; o torque nominal, a faixa de velocidade, o encoder, o tamanho da flange e a classificação de proteção são os mesmos. A versão de 400V simplesmente consome metade da corrente (8,6A versus 17A nominal) com o dobro da tensão de alimentação — uma consideração prática para instalações onde a infraestrutura trifásica de 400V é o padrão, particularmente em instalações industriais europeias e asiáticas.

Especificações Técnicas

Relação Torque-Velocidade: O que os Números Significam na Prática

O torque nominal de 16,7 Nm é o que este motor entrega continuamente — a saída sustentada que ele pode manter durante um ciclo de produção completo sem sobrecarga térmica. O torque instantâneo máximo de 50,1 Nm é o pico que o motor pode produzir por curtos períodos: rajadas de aceleração na partida do eixo, desaceleração para a posição e sobrecargas breves durante a entrada de corte.

A relação entre esses dois valores — cerca de 3:1 — é característica do projeto da série HC-SFS. Isso significa que para qualquer movimento de posicionamento onde o ciclo de trabalho é razoável, o motor pode acelerar com quase três vezes o seu torque nominal contínuo, encurtando o tempo de repouso para a taxa de avanço e de volta ao repouso novamente. O resultado prático é um assentamento rápido do eixo sem a necessidade de um motor de menor inércia que trocaria a estabilidade de funcionamento.

A 2.000 rpm de velocidade nominal, este motor é otimizado para acoplamento direto a fusos de esferas e acionamentos de engrenagem, em vez de aplicações de spindle de alta velocidade. Uma instalação típica pode acoplar o HC-SFS3524 diretamente a um fuso de esferas de 10mm ou 20mm de passo: a 2.000 rpm, estes produzem taxas de deslocamento linear de 20 m/min e 40 m/min, respectivamente — firmemente dentro da faixa de avanço rápido de máquinas-ferramentas de formato médio.

Classe 400V — Implicações Práticas

A escolha entre o HC-SFS3524 (400V) e o HC-SFS352 (200V) não é uma questão de desempenho — ambos entregam saída mecânica idêntica. É uma questão de infraestrutura.

A alimentação trifásica de 400V é a tensão padrão da rede na UE, grande parte da Ásia e muitas instalações industriais modernas em outras regiões. Operar eixos servo de 3,5kW a partir de uma alimentação de 400V em vez de 200V significa que a corrente de alimentação em plena carga é aproximadamente reduzida pela metade, o que permite o uso de seções transversais de cabo menores no chicote de alimentação do motor e reduz as perdas resistivas em longas corridas de cabo entre o gabinete do drive e o eixo da máquina. Em máquinas multi-eixos onde vários motores HC-SFS3524 operam simultaneamente, o benefício cumulativo de dimensionamento de cabo se torna significativo.

O amplificador servo correspondente de 400V — o MR-J2S-350A4 (interface de uso geral) ou MR-J2S-350B4 (interface de barramento SSCNET) — consome da mesma alimentação trifásica de 400V, tornando toda a cadeia de acionamento consistente com a infraestrutura de energia da instalação sem a necessidade de transformadores abaixadores.

Amplificadores Servo Compatíveis

Todas as quatro variantes de amplificador são classificadas para 3,5kW na classe de 400V. A variante B4 do barramento SSCNET é a escolha padrão para máquinas que executam um Controlador de Movimento Mitsubishi da série Q ou série A, onde todos os eixos servo se comunicam através da rede SSCNET de fibra óptica de alta velocidade em vez de cabos de pulso individuais. A variante A4 de uso geral aceita comandos de pulso ou analógicos de velocidade/torque e se adequa a configurações autônomas ou não Mitsubishi.

Onde Este Motor é Implantado

Eixos principais de centro de usinagem CNC. O HC-SFS3524 se encaixa na classe de torque e velocidade apropriada para eixos X/Y/Z em centros de usinagem verticais de médio e grande porte — máquinas com tamanhos de mesa de 400mm × 800mm para cima, onde a inércia do acionamento do eixo não é trivial e o torque contínuo sob carga de corte é tão importante quanto a velocidade de avanço rápido.

Eixos de palete e rotativos de centro de usinagem horizontal. Indexação de paletes, acionamentos de quarto eixo estilo tombstone e grandes eixos de posicionamento de mesa rotativa requerem torque sustentado e assentamento preciso em posições indexadas. O projeto SFS de inércia média fornece a estabilidade de carga que esses eixos precisam, e o encoder absoluto de 17 bits significa que não há ciclo de homing necessário após cada transferência de palete ou início de turno.

Eixos de contra-batente de prensa dobradeira e máquina de dobra. Eixos de contra-batente devem posicionar batentes traseiros pesados com precisão contra o curso de conformação, depois retrair e reposicionar entre as dobras. A combinação de 16,7 Nm de torque contínuo e uma flange robusta de 176mm fornece a base mecânica para esse tipo de trabalho.

Articulações de robôs industriais e eixos de pórticos. Articulações de pulso e ombro de robôs de alta carga, e sistemas de transferência de pórticos movendo peças pesadas entre estações de processo, se encaixam bem no envelope de torque do HC-SFS3524. A classe de alimentação de 400V é padrão na infraestrutura de robótica.

Máquinas de transferência e linhas de indexação multi-estação. Máquinas de transferência com mecanismos de indexação de vaivém ou rotativos usam eixos que devem acelerar e desacelerar fixações pesadas repetidamente ao longo de um turno de produção. A tolerância térmica da série SFS sob serviço sustentado a torna uma escolha prática para essa classe de trabalho.

O Encoder Absoluto: Sem Homing, Cada Partida

O encoder absoluto de 17 bits embutido no HC-SFS3524 retém dados de posição em ciclos de energia através de backup de bateria no amplificador MR-J2S-350A4/B4. Quando a máquina reinicia — após um intervalo de turno, manutenção planejada ou corte de energia não planejado — cada eixo servo sabe imediatamente onde está. O controlador não precisa executar sequências de retorno de referência antes que a máquina possa retomar a operação automática.

Para um eixo de 3,5kW em um centro de usinagem ou linha de transferência, isso não é uma conveniência marginal. Um ciclo de retorno de referência em um eixo grande pode levar de 30 a 90 segundos, dependendo do curso do eixo e da velocidade de busca. Multiplique isso por todos os eixos de uma máquina multi-eixos, e o tempo economizado em cada inicialização — ou em cada evento de restauração de energia durante um turno — acumula rapidamente ao longo de semanas e meses de produção.

A posição absoluta é mantida por uma bateria de lítio padrão de 3,6V no amplificador. A Mitsubishi recomenda a substituição da bateria em um ciclo de aproximadamente três anos para evitar que a tensão caia abaixo do limiar de retenção. O amplificador emitirá um alarme de aviso de bateria antes que a tensão atinja o ponto crítico, fornecendo aviso prévio para substituição programada.

Família HC-SFS35: Referência de Variante

Todas as variantes compartilham especificações idênticas de torque, velocidade, encoder e flange. A estrutura do sufixo segue um padrão consistente: "24" indica classe 400V; "B" indica freio eletromagnético; "K" indica eixo com chaveta.

Manuseio, Instalação e Armazenamento

Acoplamento à carga. O HC-SFS3524 usa um eixo reto sem chaveta. O acoplamento a um fuso de esferas ou acionamento de engrenagem requer um acoplamento de eixo do tipo de fixação por atrito em vez de um arranjo com chaveta. O batimento no ponto de acoplamento deve ser verificado antes do aperto final — a orientação de instalação da Mitsubishi para a série SFS especifica que o batimento do eixo do fuso de esferas no acoplamento do motor deve ser mantido em 0,01 mm ou menos para evitar carregamento radial periódico no rolamento frontal do motor.

Orientação de montagem. O motor pode ser montado em qualquer orientação. Quando a extremidade do eixo está voltada para cima, o manual de instruções da Mitsubishi recomenda fornecer uma vedação ou barreira para evitar que óleo ou fluido de corte escorra pelo eixo e passe pelo retentor de óleo para a carcaça do rolamento ao longo do tempo.

Roteamento de cabos. Passe o cabo de alimentação do motor e o cabo do encoder com uma alça de gotejamento descendente antes de atingir os conectores. Isso evita que o fluido seja direcionado para o corpo do conector por ação capilar ao longo da jaqueta do cabo. A classificação IP65 depende do engate correto do conector, não apenas do corpo do motor.

Armazenamento. Unidades novas mantidas como peças de reposição de manutenção devem ser armazenadas em ambientes internos entre −15°C e +70°C, longe do risco de condensação. O eixo do motor deve ser girado manualmente por várias revoluções a cada três a seis meses durante o armazenamento prolongado para manter a distribuição da graxa do rolamento. Unidades armazenadas por mais de dois anos devem ter uma verificação do sinal do encoder antes da instalação.

FAQ

Q1: Qual é a diferença entre o HC-SFS3524 e o HC-SFS352, e eles podem ser usados de forma intercambiável na mesma máquina?

O HC-SFS3524 e o HC-SFS352 são motores mecanicamente e magneticamente idênticos — mesma saída de 3,5kW, mesmo torque nominal de 16,7 Nm, mesma velocidade nominal de 2.000 rpm, mesmo encoder de 17 bits, mesma flange de 176×176mm, mesma classificação IP65. A única diferença substancial é a classe de tensão de alimentação: o HC-SFS352 opera em alimentação de classe 200V AC, enquanto o HC-SFS3524 é classificado para classe 400V AC (trifásico de 380V–480V). Eles não são intercambiáveis sem alterar o amplificador servo para corresponder à nova classe de tensão de alimentação. Um HC-SFS3524 emparelhado com um amplificador MR-J2S-350A de classe 200V não funcionará — o amplificador também deve ser a variante de classe 400V (MR-J2S-350A4 ou equivalente). Em máquinas especificamente cabeada para uma classe de tensão, a troca entre os dois motores requer a verificação de que todo o sistema de acionamento — amplificador, fonte de alimentação e cabeamento — é consistente com a classificação de tensão do novo motor.

Q2: Quais amplificadores servo Mitsubishi são compatíveis com o HC-SFS3524, e a variante de barramento SSCNET requer parâmetros de configuração de motor diferentes?

O HC-SFS3524 é compatível com todas as variantes de classe 400V da família de amplificadores MR-J2S-350: o MR-J2S-350A4 (interface analógica/pulso de uso geral), MR-J2S-350B4 (SSCNET), MR-J2S-350CP4 (posicionamento embutido) e MR-J2S-350CL4 (malha fechada completa). Para a variante B4 do barramento SSCNET, o motor é identificado automaticamente pelo amplificador através da comunicação do encoder durante a inicialização, quando o tipo de motor correto (parâmetro nº 0) é confirmado. As configurações de ganho servo, as relações de engrenagem eletrônica e os parâmetros de posição absoluta são configurados de forma idêntica, independentemente de a interface de acionamento ser pulso (A4) ou SSCNET (B4). A etapa chave de comissionamento comum a ambos é realizar a inicialização dos parâmetros servo após a conexão inicial, seguida pela verificação do contador de posição absoluta uma vez que uma posição de referência (home) tenha sido estabelecida no eixo.

Q3: O HC-SFS3524 tem um eixo reto sem chaveta. Que arranjo de acoplamento deve ser usado para um acionamento de fuso de esferas, e o que acontece se um acoplamento rígido for usado?

O próprio manual de instruções da Mitsubishi para a série HC-SFS adverte explicitamente contra o uso de um acoplamento rígido entre o eixo do motor e o fuso de esferas. Um acoplamento rígido transmite qualquer desalinhamento — axial, radial ou angular — diretamente como uma carga periódica tanto no rolamento frontal do motor quanto no rolamento de suporte do fuso de esferas. Mesmo uma pequena quantidade de desalinhamento, invisível a olho nu durante a instalação, pode reduzir significativamente a vida útil do rolamento e introduzir uma ondulação periódica no sinal do encoder que aparece como ruído de velocidade no loop servo. A solução correta é um acoplamento flexível que acomoda pequeno desalinhamento enquanto transmite torque sem folga. Acoplamentos servo do tipo mandíbula, disco ou fole são comumente usados. Se um acoplamento rígido deve ser usado por razões de rigidez em uma aplicação específica, a Mitsubishi exige que o batimento do eixo do fuso de esferas na interface de acoplamento seja verificado em 0,01 mm ou menos antes da montagem final — um nível de precisão que requer verificação adequada com indicador de mostrador em vez de inspeção visual.

Q4: Este motor está listado como descontinuado. O estoque novo-antigo ainda é um produto genuíno da Mitsubishi Electric, e o que os compradores devem verificar antes de comprar?

Sim — unidades novas-antigas são produtos genuínos da Mitsubishi Electric fabricados no Japão de acordo com a especificação original. "Descontinuado" significa que a Mitsubishi não está mais produzindo novas unidades da série J2S, não que o estoque existente seja de alguma forma rebaixado ou falsificado. As considerações práticas ao comprar são simples: confirme que a unidade vem na embalagem original da Mitsubishi Electric, verifique se o rótulo mostra o número da peça correto (HC-SFS3524, não uma variante como HC-SFS352 ou HC-SFS3524B), e confirme com o fornecedor que a unidade foi armazenada em condições adequadas. Para aplicações mais sensíveis à confiabilidade, os compradores também podem solicitar que o fornecedor realize um teste de função básico — confirmando que a comunicação do encoder está ativa, a resistência de isolamento está dentro da especificação e não há sinais físicos de danos de armazenamento — antes do envio. Dado que o HC-SFS3524 é um motor de serviço pesado usado em eixos de máquinas críticas, esse nível de verificação pré-entrega é uma precaução razoável.

Q5: Após substituir o motor HC-SFS3524 em um eixo de máquina, o drive servo exibe um alarme de perda de posição absoluta. Qual é o procedimento correto para restaurar a operação normal?

Um alarme de perda de posição absoluta após a substituição do motor é esperado e normal — não indica nada de errado com o novo motor ou amplificador. O alarme ocorre porque o encoder de 17 bits no novo motor ainda não estabeleceu sua posição de referência em relação ao ponto zero mecânico da máquina. O procedimento para limpá-lo e restaurar a operação de posição absoluta varia ligeiramente entre as implementações dos fabricantes de máquinas, mas a sequência geral é: primeiro, certifique-se de que o eixo está fisicamente livre para se mover com segurança; reconheça o alarme e mude o controle para o modo manual (JOG); mova o eixo para o ponto de referência (home) ou marca zero da máquina, seja por referência visual a um datum mecânico ou por uma operação controlada de retorno de referência conforme definido pelo fabricante da máquina; confirme a posição no controlador; e, em seguida, execute o comando de configuração de posição absoluta no CNC ou PLC para gravar a contagem atual do encoder como a referência zero da máquina. Uma vez estabelecida essa referência, o alarme será limpo e o encoder absoluto manterá a posição em todos os ciclos de energia subsequentes sem necessidade de repetição. O parâmetro ou tela específica para a etapa de configuração da posição está documentada no manual de manutenção do fabricante da máquina para o eixo.
