| Lugar de origem | Japão |
| Marca | MITSUBISHI |
| Certificação | CE ROHS |

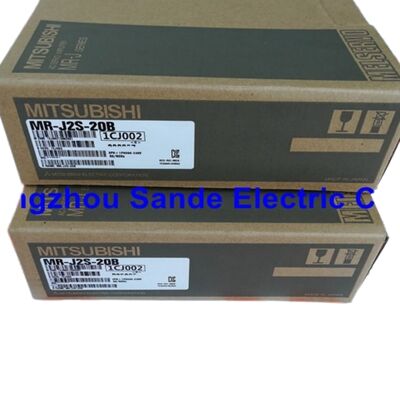

| Número do modelo | MR-J2S-20B |
Parte n.o:MR-J2S-20B.Marca:Mitsubishi Electric.Série:MELSERVO-J2-Super.Output:200 W.Ônibus:SSCNET.Condição:Novo Original
Existem servo-drives, e depois há servo-drives construídos em torno de uma rede de movimento dedicada.
Parte da série MELSERVO-J2-Super da Mitsubishi Electric,o MR-J2S-20B é um servoamplificador AC de 200 W projetado para trabalhar através do SSCNET Mitsubishi's Servo System Controller NETwork em vez de aceitar comandos de trens de pulso de um controlador independenteEssa única escolha arquitectónica molda tudo sobre como o acionamento se comporta num sistema de múltiplos eixos: cablagem mais baixa, controlo de eixo sincronizado,e um canal de comunicação que lida com comandos de posição, feedback de estado, e dados de falha sobre a mesma conexão daisy-chained.
Este produto é agora descontinuado pela Mitsubishi Electric. Cada unidade nesta lista é nova em embalagem de fábrica original stock genuíno garantido antes do fechamento do ciclo de vida do produto.Existem alternativas renovadas e usadas no mercadoO que nós carregamos não é isso.
| Parâmetro | Especificações |
|---|---|
| Número da parte | MR-J2S-20B |
| Série de produtos | MELSERVO-J2-Super |
| Potência de saída nominal | 200 W |
| Voltagem de entrada | 3 fases / 1 fase 200 ∼ 230 V AC ± 10% |
| Frequência de entrada | 50 / 60 Hz |
| Corrente de entrada | 1.5 ∙ 2.2 A |
| Tensão de saída | 170 V AC (3-fase) |
| Frequência de saída | 0 ̊ 360 Hz |
| Corrente de saída nominal | 1.5 A |
| Interface de controlo | Bus serial do SSCNET |
| Resolução do codificador | 131,072 pulsos/rev |
| Método de controlo | PWM de onda senoidal / controlo de corrente |
| Freio dinâmico | Construído |
| Comunicação do PC | RS-232C (Configurador CN3/MR) |
| Temperatura de funcionamento | 0°C a +55°C |
| Temperatura de armazenamento | -20°C a +65°C |
| Classificação do recinto | Proteção IP20 |
| Motores compatíveis | HC-KFS23, HC-MFS23, HF-KP23 (classe 200 W) |
| Controladores compatíveis | Q172CPU ((N), Q173CPU ((N), A172SHCPU, A173UHCPU, A1SD75M, QD75M |
| Condição | Novo Original Mitsubishi embalagem |
Cada amplificador MR-J2S vem em duas versões.
- Modelos A.tomam os seus comandos de posição como trens de pulso, sinais de passo/direção ou de quadratura ligados diretamente a partir de uma saída do controlador.simples de integrar com a maioria dos PLCs e cartões de movimento.
- Modelos BO MR-J2S-20B é conectado a um controlador de movimento Mitsubishi SSCNET através de cabos de rede sérial nos conectores CN1A e CN1B.O controlador de movimento controla todos os eixos da cadeia em ciclos de comunicação sincronizadosSem saídas de pulso, sem ligação de eixo por eixo de sinais de comando.
Para os construtores de máquinas que executam quatro eixos ou mais sob um único controlador de movimento da série Q ou série A, o SSCNET não é um recurso O MR-J2S-20B se encaixa naquela arquitetura de forma nativa.Não aceitará comandos de trens de pulso, e não pode ser substituído por um modelo -A sem também mudar o controlador.
131,072 Interface de codificador de pulso/revA compatibilidade com o codificador de alta resolução não é uma linguagem de marketing a 131.072 contagens por revolução, o MR-J2S-20B resolve a posição do motor para aproximadamente 0.003° por contagem antes de qualquer redução mecânicaEm eixos de precisão de curto curso, isto traduz-se num posicionamento genuinamente fino sem a necessidade de sobredimensionar a relação de redução mecânica para compensar o défice de resolução.
Ajuste automático em tempo realAs mudanças de inércia de carga entre máquinas, entre ferramentas e, às vezes, entre estados operacionais na mesma máquina.A função de ajuste automático do MR-J2S-20B monitora essas mudanças e ajusta os ganhos do servo continuamenteO tempo de colocação em serviço é reduzido e a unidade adapta-se à deriva mecânica durante a vida útil da máquina sem reajuste manual.
Freio dinâmico incorporado Nível de hardwareQuando a energia é removida ou uma falha desencadeia o acionamento, o freio dinâmico é ativado independentemente do sistema de controle.desaceleração do eixo sem depender do circuito de comandoPara eixos verticais ou qualquer aplicação em que uma costa descontrolada crie um perigo, este é um requisito de segurança de base e é padrão em cada MR-J2S-20B, não uma opção.
Limitação do binário através do circuito da pinça e da entrada analógicaUm circuito de pinça de hardware limita o binário de saída para proteger o estágio de potência do IGBT durante transientes agressivos de aceleração e desaceleração.O valor-limite é ajustável através de parâmetros ou ajustado em tempo real através de uma entrada analógica externa, permitindo modos de funcionamento com limite de binário sem hardware separado.
Configurador MR através do RS-232CConecte um laptop à porta CN3 e o software MR Configurator dá-lhe uma visão completa da unidade: edição de parâmetros ao vivo, teste jog, monitoramento de traço de estilo osciloscópio, ajuste de ganho,e histórico completo de alarmeDurante a colocação em serviço, isto economiza horas em comparação com a navegação dos parâmetros através do ecrã frontal.Faz a diferença entre uma dose de 20 minutos e uma sessão de diagnóstico de 2 horas..
Suite de Proteção CompletaO amplificador monitora: overcurrent · regenerative overvoltage · overload (electronic thermal) · motor overtemperature · encoder fault · regeneration fault · undervoltage · instantaneous power failure · overspeed · excessive position errorEm qualquer um destes, o drive viaja, armazena o código do alarme,e mantém-no legível através do ecrã frontal ou do configurador MR dando um ponto de partida específico para a correção de falhas em vez de um indicador de falhas genérico.
A saída de 200 W e a interface SSCNET posicionam esta unidade como o amplificador de eixo para movimento compacto, preciso e de alto ciclo em sistemas multi-eixo.
Centros de CNC e de usinagem- Acionamento do trocador de ferramentas, posicionamento rotativo da palete e pequenos eixos auxiliares onde a precisão é importante e o espaço do chão no armário é limitado.
Fabricação de produtos eletrónicos- Máquinas de montagem de PCB, distribuidores SMT,e portões de manipulação de teste onde a combinação de alta resolução e sincronização SSCNET suporta a tolerância posicional apertada e tempo de ciclo que estes processos exigem.
Processamento a laser- Sistemas de corte e marcação em plano onde os eixos da tabela X/Y necessitam de rastreamento de velocidade constante e resposta posicional rápida para seguir com precisão os caminhos programados.
Manipulação de semicondutores- fases de transporte de wafer e substrato em ambientes de salas limpas.Mas dentro de um gabinete de processo selado a precisão da unidade e pegada compacta são bem combinados com a aplicação.
Embalagem e rotulagem- eixos de registo, medição a servo e posicionamento da cabeça do aplicador de etiquetas, onde a sincronização SSCNET mantém todos os eixos na mesma referência de tempo do ciclo da máquina.
| Modelo de motor | Configuração | Output nominal |
|---|---|---|
| HC-KFS23 | Padrão, sem travões | 200 W |
| HC-KFS23B | Freio elétrico padrão | 200 W |
| HC-MFS23 | Baixa inércia, sem travões | 200 W |
| HC-MFS23B | Freio de baixa inércia, freio electromagnético | 200 W |
| HF-KP23 | Série de alta performance | 200 W |
Ao encomendar uma unidade de substituição para uma máquina existente, leia a placa do motor antes de confirmar o modelo.O tipo de codificador montado no motor deve ser compatível com o amplificador ¢ todos os motores HC-KFS e HC-MFS normais de 200 W para a série MR-J2S-B utilizam o,072 codificador de pulso/rev que o MR-J2S-20B espera.
Os compradores que procuram este produto usam vários formatos todos referem-se ao mesmo amplificador:
MR-J2S-20B·MRJ2S20B·MR J2S 20B·MR-J2S-2OB (O / zero confusão ambos se referem a esta unidade)·Mitsubishi 200W SSCNET servo amplificador·MELSERVO J2S 20B
P: A série MR-J2S foi descontinuada este é um aparelho renovado ou reembalados?
R: Não. Todas as unidades que transportamos são novas na embalagem original da fábrica Mitsubishi, originárias e adquiridas antes do encerramento do ciclo de vida do produto.o que significa que a Mitsubishi já não a produz ou distribui através de canais padrão.O estoque original de novos produtos vem exclusivamente do inventário do distribuidor construído antes do fechamento.Se você está construindo uma reserva de peças de reposição para máquinas ainda rodando unidades MR-J2S-B, existem agora novas existências genuínas, não permanecerão assim indefinidamente.
P: O MR-J2S-20B pode ser usado com um PLC da série Q sem um controlador de movimento?
A: Não diretamente. O MR-J2S-20B comunica via SSCNET, o que requer um controlador de movimento Mitsubishi compatível não uma CPU padrão da série Q. Os controladores SSCNET suportados são: Q172CPU ((N),Q173CPU ((N), A172SHCPU(N), A173UHCPU, A1SD75M e QD75M. Uma CPU padrão da série Q (QCPU) não possui uma porta SSCNET e não pode comandar o MR-J2S-20B.Se o seu sistema usa um PLC padrão da série Q sem um módulo de movimento, o modelo com sufixo -A (MR-J2S-20A) é a variante apropriada, uma vez que aceita comandos de trens de pulso de um módulo de posicionamento dedicado.
P: Qual é o caminho de migração quando esta unidade eventualmente precisa ser substituída por um modelo de produção atual?
R: A Mitsubishi suporta uma rota de atualização definida.O MR-J4-20B-RJ020 (amplificador da série J4) combinado com a unidade de conversão MR-J4-T20 permite que um amplificador J4 se conecte a uma rede MR-J2S-B SSCNET existenteIsto significa que o controlador de movimento não precisa de ser substituído, apenas o amplificador e o motor.A unidade de conversão lida com a tradução do protocolo entre o SSCNET original e a interface SSCNET III/H do amplificador J4Este é o caminho de migração oficialmente suportado para máquinas que executam sistemas MR-J2S-B onde a substituição do controlador não é prática.
P: Como posso ler e limpar o histórico do alarme no MR-J2S-20B?
A: Códigos de alarme exibidos no formato AL.XX no ecrã frontal. Os códigos mais frequentemente encontrados no 20B são: AL.10 (subtensão check supply wiring and voltage), AL.30 (supervoltagem regenerativa ∼ desaceleração demasiado rápida ou capacidade regenerativa insuficiente), AL.32 (supervoltagem verificação da tensão de alimentação e da rampa de desaceleração), AL.50 (supercarga verificação do tamanho do motor e das condições térmicas) e AL.16 (falha do codificador . Histórico de alarme armazena as últimas seis falhas. Para ler ou limpar o histórico através de software, conecte um PC para a porta CN3 RS-232C e use o Configurador MRe os dados operacionais em cada viagemO desligamento do alarme do painel frontal é efectuado através da sequência de botões SET descrita no manual de instruções MR-J2S-B.
P: A classificação de 200 W significa que esta unidade precisa de uma resistência regenerativa externa?
R: O MR-J2S-20B não inclui um resistor regenerativo incorporado.Para aplicações com cargas de regeneração leves, os eixos horizontais com inércia moderada e taxas de desaceleração moderadas, o circuito de regeneração interno lida com a energia sem emissões.Para aplicações com ciclos de desaceleração frequentes e rápidos, com alta inércia de carga ou eixos verticais em que a gravidade proporciona carga regenerativa constante na descida,deve ser adicionado um resistor de opção de regeneração externaSem um, a carga de regeneração pesada irá desencadear a unidade em AL.30 (supervoltagem regenerativa).e adicionar a opção de regeneração adequada se a aplicação o exigir.
O MR-J2S-20B é um dos melhores argumentos para manter o inventário de peças de reposição em máquinas de que depende.e realmente difíceis de obter à medida que as novas existências se reduzem. As unidades disponíveis representam o que restaSe você gerenciar equipamentos construídos em torno deste drive, a decisão prática é direta.
Perguntas sobre compatibilidade do motor, emparelhamento do controlador ou especificações de instalação?
