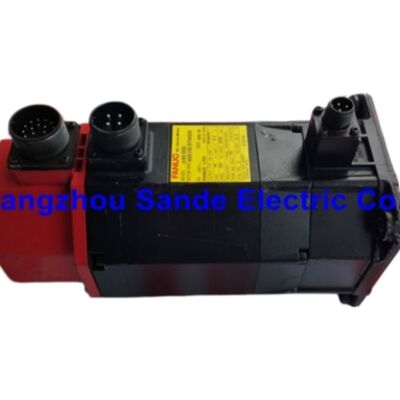

FANUC A06B-0162-B175#0006 — Motor Servo AC Série Alpha αM6/3000, Eixo Cônico, Freio, Pulsecoder Absoluto αA64, Cabos Desencapados

Referência Rápida

Número da Peça: A06B-0162-B175#0006 (também referenciado como A06B0162B175#0006)

Modelo do Motor: FANUC αM6/3000 — Série Alpha, subfamília M

Configuração Principal: Eixo cônico · Freio de retenção DC 24V · Encoder absoluto αA64 · Terminação de cabo com cabos desencapados

Visão Geral do Produto

O FANUC A06B-0162-B175#0006 é um motor servo AC de 1,4 kW da série Alpha (α) de primeira geração da FANUC, especificamente da sub-série αM — o grupo compacto de quadro médio desenvolvido para aplicações de eixo de alimentação de máquinas-ferramenta CNC. Em seu nível mais fundamental, este é um corpo de motor αM6/3000 equipado com três recursos que juntos definem o número completo da peça: um eixo de saída cônico, um freio de retenção de 24V DC liberado eletricamente e uma configuração de cabo de fábrica usando cabos desencapados (pontas de fio desencapadas sem um conector moldado pré-instalado). Esse último detalhe é o que diferencia o #0006 das variantes B175 idênticas e torna este motor a escolha preferida em construções de máquinas OEM e instalações de chicotes de cabos personalizados onde o integrador termina a fiação diretamente em seus próprios invólucros de conector ou caixas de junção.

Este motor é um componente estabelecido do ecossistema de eixo de alimentação FANUC Alpha, totalmente compatível com os amplificadores servo das séries Alpha SVM e SVU, e amplamente utilizado em centros de usinagem CNC, centros de torneamento e aplicações de acionamento servo de propósito geral. Como todos os motores αM6/3000, ele opera a uma velocidade nominal de 3.000 rpm com torque nominal de 6 Nm e retorna dados de posição do encoder absoluto através de um pulsecoder αA64 com 64.000 contagens por revolução.

Especificações Verificadas

O Eixo Cônico: Intenção de Design e Implicações Práticas

A plataforma do motor αM6/3000 foi projetada com o eixo cônico como a configuração padrão do eixo de saída. Esta não é uma opção alternativa adicionada posteriormente — o cone é a interface de acoplamento pretendida para esta família de motores. A própria documentação de engenharia da FANUC recomenda o eixo cônico sempre que o design da máquina e os prazos de entrega permitirem, e a razão é simples: um acoplamento cônico adequadamente ajustado fornece uma conexão autocentrante e sem folga que distribui a carga de engajamento por uma área de contato maior do que um eixo paralelo com chaveta, e pode ser removido e reinstalado de forma confiável sem danos mecânicos ao eixo ou ao furo do acoplamento.

Em um eixo de alimentação de máquina-ferramenta, essas propriedades são importantes. O acoplamento entre um motor servo e a esfera — seja através de um acoplamento flexível, um acoplamento rígido ou uma polia de correia dentada — deve manter o alinhamento consistente e transmitir torque sem deslizamento ou atrito. Conexões cônicas, uma vez apertadas corretamente com o torque de instalação apropriado, não deslizam. A remoção é limpa e não perturba o acabamento superficial do eixo da maneira que pressionar ou remover um acoplamento de furo reto às vezes faz.

Especificamente para o A06B-0162-B175#0006, as dimensões do cone seguem o padrão FANUC para a estrutura αM6. Qualquer acoplamento, polia ou engrenagem de substituição a ser instalado deve corresponder exatamente a esta especificação de cone — não uma peça de furo paralelo com uma luva adaptadora, mas um componente de furo cônico com dimensões corretas feito para esta família de motores.

Freio de Retenção: Como Funciona e Quando Importa

O freio instalado no A06B-0162-B175#0006 é um freio de retenção aplicado por mola e liberado eletricamente alimentado por 24V DC. Compreender a lógica operacional é crucial tanto para a instalação quanto para a solução de problemas: o freio é engatado quando a alimentação de 24V está ausente (a força da mola prende o rotor) e liberado quando 24V são aplicados (o eletroímã supera a mola). Este design à prova de falhas significa que a perda de energia — seja planejada ou não planejada — aplica automaticamente o freio. Em um eixo vertical, isso impede que a carga acionada caia sob a gravidade quando o acionamento servo é desenergizado ou em estado de parada de emergência.

O freio padrão nos motores da série B175 é classificado para 2 Nm de torque de retenção — uma força de retenção estática, não um freio de parada dinâmico. Seu propósito é manter a posição do eixo quando o acionamento está desligado, não desacelerar uma carga em rotação. Usá-lo como um freio dinâmico degradará rapidamente as superfícies de atrito e causará falha prematura do freio. Na aplicação correta, o acionamento desacelera o motor sob potência servo controlada primeiro; o freio só engata quando o eixo parou.

O tempo de liberação do freio é importante na comissionamento. A alimentação de 24V para o freio deve ser aplicada (e verificada) antes que o acionamento servo tente mover o eixo. Um erro comum de comissionamento é a capacidade inadequada de alimentação de 24V ou resistência excessiva do cabo para a bobina do freio, o que resulta em um campo magnético mais fraco do que o especificado, liberação incompleta e arrasto intermitente ou aquecimento do conjunto do freio. Um supressor de surto (diodo snubber ou circuito RC) deve sempre ser instalado na conexão da bobina do freio no gabinete de magnetismo de potência para suprimir o pico de tensão gerado na desenergização.

Cabos Desencapados: O Que o Sufixo #0006 Significa na Prática

O sufixo #0006 neste motor especifica cabos desencapados — o cabo de alimentação, o cabo de feedback e o cabo do freio saem do corpo do motor com pontas de fio desencapadas. Nenhum invólucro de conector moldado, nenhum plugue pré-montado, nenhuma capa traseira. Os cabos simplesmente terminam com condutores descascados prontos para o integrador conectar.

Esta é uma escolha deliberada de pedido, não uma medida de redução de custos. Cabos desencapados são especificados em situações onde:

• O OEM da máquina monta seu próprio chicote de cabos com tipos de conectores padronizados internos que diferem dos plugues circulares padrão da FANUC
• O motor está sendo instalado em uma corrente de cabos ou duto onde um conector pré-montado não passaria pelo conduíte sem ser removido de qualquer forma
• A instalação usa fiação de bloco de terminais dentro de um invólucro, tornando a terminação direta do fio mais organizada do que adicionar um conector correspondente
• A montagem do cabo é feita por um fornecedor de cabos especializado que termina de acordo com sua própria qualidade e especificação

Para usuários finais que compram este motor como substituição direta, o requisito de cabos desencapados deve ser compreendido antes do pedido. Se a máquina em campo tiver cabos com conectores FANUC moldados padrão, um motor #0006 não pode ser conectado diretamente — ou os cabos existentes da máquina devem ser reterminados para corresponder, ou a variante correta equipada com conector (geralmente sem sufixo, ou #0000) deve ser pedida em vez disso. Substituir um motor com cabos desencapados sem levar isso em consideração deixará a máquina incapaz de conectar a substituição até que trabalhos adicionais de fiação sejam concluídos.

Pulsecoder Absoluto αA64: Arquitetura do Encoder e Backup de Bateria

O A06B-0162-B175#0006 usa o pulsecoder serial absoluto αA64, um encoder óptico integrado na tampa traseira do motor. Sua resolução de 64.000 contagens por revolução envia dados de posição de alta precisão de volta para o amplificador servo através de um link de comunicação serial em vez das linhas de quadratura A/B/Z paralelas usadas em tecnologias de encoder mais antigas.

A retenção de posição no modo absoluto depende de uma bateria de backup de lítio alojada no amplificador servo, não no corpo do motor. Este é um detalhe de serviço importante. A bateria mantém o contador de posição multi-volta enquanto a máquina está desligada; quando a energia é restaurada, o CNC pode ler a posição absoluta do eixo sem exigir uma corrida de retorno de referência. No entanto, se a bateria falhar ou for descarregada completamente, os dados de posição são perdidos e um retorno de referência deve ser realizado antes que a máquina possa retomar a operação normal.

Os códigos de alarme FANUC SV5136 (tensão da bateria baixa) e SV5137 (tensão da bateria zero / dados de posição perdidos) são os indicadores de diagnóstico para esta condição. SV5136 fornece um período de aviso antecipado — os dados de posição ainda estão intactos, mas a substituição da bateria deve ser agendada prontamente. SV5137 significa que os dados se foram; após a substituição da bateria, um ciclo completo de retorno de referência é obrigatório. A substituição planejada da bateria em intervalos de serviço regulares (geralmente a cada dois a três anos em serviço de produção normal) evita interrupções não planejadas por perda da bateria do encoder.

Amplificadores Servo Compatíveis

O A06B-0162-B175#0006 é mecanicamente e eletricamente intercambiável com todas as outras variantes A06B-0162-B*** para fins de seleção de amplificador. O modelo do motor é αM6/3000, exigindo um canal de amplificador servo com classificação de 80A.

Em módulos de eixo duplo, o αM6/3000 deve ocupar o canal eixo M (classificação de 80A). O canal L no SVM2-40/80 é classificado apenas para 40A e não pode acionar este motor.

Tabela de Referência de Variantes A06B-0162-B175

Todas as variantes listadas: αM6/3000, 1,4 kW, 6 Nm, 3.000 rpm, 144 V, 200 Hz, 6 A.

FAQ

P1: Qual é a diferença prática entre o A06B-0162-B175#0006 e o A06B-0162-B175 sem sufixo, e isso importa para uma substituição em campo?

A única diferença é a terminação do cabo. O A06B-0162-B175 base (sem sufixo) vem com o conector moldado FANUC padrão no cabo de alimentação e no cabo do freio, permitindo conexão direta à fiação existente da máquina. A variante #0006 vem com os mesmos cabos terminados como cabos desencapados — pontas de fio descascadas sem invólucro de conector instalado. O corpo do motor, os enrolamentos, o eixo cônico, o freio e o encoder αA64 são fisicamente idênticos. Em um cenário de substituição em campo, essa distinção é crítica: se a máquina usa conectores FANUC padrão e o motor de substituição tem cabos desencapados, trabalho adicional de fiação é necessário antes que o motor possa ser conectado. Se o motor de substituição for a versão equipada com conector e a máquina foi originalmente cabeada para cabos desencapados, o conector no motor pode não corresponder à terminação instalada em campo. Sempre confirme o estilo de terminação do cabo em relação ao esquema de conexão da máquina antes de fazer o pedido; pedir a terminação errada adiciona tempo de inatividade que poderia ter sido evitado.

P2: O eixo vertical da máquina usa este motor — quais verificações são necessárias após a substituição para confirmar que o freio está funcionando corretamente?

Após a instalação do motor de substituição e antes de liberar o eixo para produção normal, três verificações devem ser realizadas no sistema de freio. Primeiro, verifique se a alimentação DC de 24V para a bobina do freio está na voltagem correta e se a continuidade da fiação está intacta através da nova terminação de cabos desencapados — qualquer erro de conexão nos cabos desencapados impedirá que o freio seja liberado corretamente. Segundo, com o acionamento servo habilitado e o eixo mantido pelo acionamento, comande a alimentação de 24V para desligar e verifique se o eixo não se move sob a carga do carro vertical — isso confirma que o freio está segurando. Terceiro, com o acionamento habilitado e a alimentação de 24V do freio ligada (freio liberado), verifique se o eixo se move livremente sem arrasto ou resistência anormal — isso confirma que o freio foi totalmente liberado e não está arrastando no rotor. A liberação parcial devido à tensão de alimentação de 24V insuficiente ou alta resistência na fiação da bobina do freio é um problema comum pós-instalação que aparece como erro de seguimento do eixo ou temperatura elevada do motor durante a operação normal.

P3: Após substituir este motor, o CNC exibe um alarme de pulsecoder e não permite o retorno de referência. O que provavelmente causou isso e como é resolvido?

A causa mais comum é que os dados de posição absoluta foram perdidos do encoder αA64 durante a troca. Isso acontece quando o motor de substituição é conectado sem uma bateria carregada no amplificador servo, ou quando a bateria do amplificador já estava perto do fim de sua vida útil e a interrupção de energia durante a troca do motor completou a descarga. Sem memória com backup de bateria, o novo encoder não tem dados de posição armazenados e o CNC detecta isso como uma falha do pulsecoder — geralmente alarme SV5137 ou equivalente. A resolução é simples: confirme se a bateria do amplificador foi substituída por uma unidade nova, ligue e desligue a energia para permitir que a nova bateria se estabilize, em seguida, execute um retorno de referência completo (retorno ao ponto zero) no eixo afetado. Uma vez que a referência é estabelecida, o CNC armazena o deslocamento absoluto para o novo encoder e o eixo operará normalmente em ciclos de energia subsequentes sem exigir um retorno de referência repetido. Se aparecer SV5136 (bateria baixa) em vez de SV5137, os dados de posição provavelmente ainda estão intactos — substitua a bateria prontamente e o retorno de referência pode não ser necessário.

P4: O eixo cônico deste motor tem a mesma especificação que os eixos cônicos usados nas variantes αM6 de eixo reto com adaptador cônico, e os acoplamentos podem ser intercambiáveis?

Não. O eixo cônico no A06B-0162-B175 é um cone integral, usinado no eixo de saída do motor — a geometria cônica é embutida no próprio eixo. As variantes de motor de eixo reto (séries B575, B775) não possuem este cone e não podem ser equipadas com um adaptador para criar uma interface cônica equivalente. Inversamente, um acoplamento, polia ou engrenagem com um furo cônico usinado para a especificação cônica αM6 caberá apenas nas variantes de motor de eixo cônico. Se uma máquina foi projetada em torno da configuração de eixo cônico, um motor de substituição de eixo reto não pode ser usado sem também substituir o componente de acoplamento no lado mecânico. Ao adquirir uma substituição, sempre combine o tipo de eixo, bem como o número do modelo do motor. O eixo cônico na família αM6 também tem uma designação específica de chaveta ou sem chaveta, dependendo da variante do motor; para o B175, o eixo cônico é a versão padrão sem uma chaveta separada.

P5: Este motor está listado como descontinuado. Quais opções estão disponíveis para um equivalente moderno, e uma substituição entre séries é simples?

A série FANUC Alpha, incluindo o A06B-0162-B175#0006, foi descontinuada como item de produção atual. No entanto, dois caminhos de aquisição realistas permanecem. O primeiro é obter unidades NOS (new-old-stock) ou profissionalmente recondicionadas através de fornecedores especializados de peças FANUC e instalações de reparo de motores servo — esta é uma substituição idêntica que não requer alterações na máquina, amplificador ou parâmetros CNC. O segundo é atualizar para a atual série FANUC αi, onde a classe funcional equivalente seria encontrada nos motores αiF 8/3000 ou similares da família αiF com eixo cônico e opção de freio. Uma substituição de motor da série αi não é plug-and-play: requer um amplificador servo da série αi (se ainda não estiver instalado), cabos de feedback de nova geração, parâmetros CNC atualizados para o novo ID do motor e confirmação de que as dimensões do eixo cônico e a tensão do freio correspondem ao design mecânico e elétrico da máquina. Para máquinas com longa vida útil restante onde a disponibilidade de peças é a principal preocupação, uma atualização completa do acionamento para a plataforma αi faz sentido como um projeto planejado. Para máquinas próximas ao fim de sua vida útil ou onde a interrupção de uma atualização αi não é justificada, a substituição recondicionada idêntica permanece a opção mais prática.
