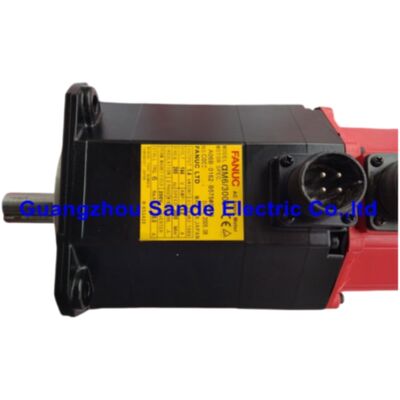

FANUC A06B-0162-B575#0076 — Série Alpha αM6/3000 Motor Servo AC, Vedação IP67, Eixo Reto com Chaveta, Pulsecoder Absoluto αA64

Visão Geral

Número da Peça: A06B-0162-B575#0076 (também referenciado como A06B0162B575#0076 ou A06B-0162-B575#7076) Modelo do Motor: FANUC αM6/3000 Configuração Chave: Eixo reto, chaveta, sem freio, pulsecoder absoluto αA64, vedação completa IP67

O FANUC A06B-0162-B575#0076 é um motor servo AC selado da série Alpha (α) da FANUC, modelo αM6/3000, entregando 1,4 kW de potência contínua com torque nominal de 6 Nm a até 3.000 rpm. O que diferencia esta variante do restante da família A06B-0162-B575 é a especificação à prova d'água IP67 — um pacote de vedação aprimorado instalado de fábrica que eleva o corpo do motor e os conectores do pulsecoder ao padrão de proteção contra imersão total. Combinado com um eixo de saída reto com chaveta e um encoder absoluto αA64, esta é a configuração de escolha para aplicações de eixo de avanço em máquinas-ferramenta CNC onde o motor está exposto a respingos de refrigerante, névoa de óleo ou condições de lavagem que excedem as capacidades de um motor IP65 padrão.

Especificações Verificadas

Por que o IP67 Importa: Além do IP65 Padrão

O nível de proteção básico em toda a linha de motores da série FANUC Alpha é IP65 — totalmente à prova de poeira e protegido contra jatos de água de baixa pressão de qualquer direção. Para a maioria das instalações de máquinas CNC, o IP65 é suficiente. Mas certas configurações de máquinas geram exposição líquida mais agressiva: centros de usinagem horizontais onde o refrigerante é direcionado sobre o palete e escorre pela coluna; tornos CNC com refrigeração pelo eixo e sistemas de entrega por inundação que criam névoa em todo o envelope de trabalho; máquinas que usam fluidos de corte sintéticos aquosos em vez de óleos minerais, que se comportam de maneira diferente do refrigerante convencional e penetram nas vedações padrão com mais facilidade.

Para esses ambientes, a FANUC oferece a opção IP67 na maioria dos motores da série Alpha. O IP67 eleva a proteção para suportar imersão temporária — o padrão IEC define isso como submersão a 1 metro de profundidade por 30 minutos sem entrada prejudicial de água. Na prática, isso significa que o corpo do motor pode suportar inundações breves, imersão completa por respingos de todas as direções e o acúmulo de líquido acumulado ao redor da montagem do motor sem que o refrigerante atinja os enrolamentos do estator ou o interior do pulsecoder.

O A06B-0162-B575#0076 é encomendado da FANUC com a especificação IP67 aplicada de fábrica. Isso não é um retrofit de campo. Os elementos de vedação — o retentor de óleo do eixo, as juntas do corpo, as vedações dos conectores e o conector à prova d'água do pulsecoder — são todos integrados na fabricação. Um motor IP65 padrão não pode ser atualizado para IP67 em campo; se a aplicação exigir IP67, este número de peça (ou a designação de sufixo equivalente #7076) deve ser especificado no momento do pedido ou substituição.

O Sufixo #0076 Decodificado na Prática

Dentro do sistema de numeração de sufixos de motores FANUC Alpha, os dois dígitos após o caractere # carregam um significado específico. O sufixo "0076" em B575 (eixo reto, αA64, sem freio) codifica duas características:

• O "76" indica um eixo reto com chaveta e vedação IP67
• Compare com "75" (eixo reto, IP67, sem chaveta) e "08" (eixo reto, chaveta, IP65 padrão)

Em catálogos de peças FANUC e bancos de dados de distribuidores, o mesmo motor é às vezes listado sob o sufixo #7076 — o prefixo "7" nessa notação alternativa também sinaliza a classificação IP67. Tanto A06B-0162-B575#0076 quanto A06B-0162-B575#7076 referem-se ao mesmo motor físico. Ao referenciar tabelas de sufixos MLFB da Fanuc, ambas as notações serão encontradas dependendo da versão do documento de origem; sempre confirme verificando a descrição completa do motor na placa de identificação da máquina.

Eixo Reto com Chaveta: Por que o #0076 em Vez do #0075

A variante irmã #0075 (SELADO AM6/3000, ST, αA64) compartilha a mesma vedação de corpo IP67, mas possui um eixo reto liso — sem chaveta usinada no eixo de saída. A escolha entre #0075 e #0076 se resume inteiramente ao método de acoplamento mecânico na máquina.

Use #0076 (com chaveta) quando o eixo de saída do motor engata um componente com uma chaveta usinada — uma polia dentada, engrenagem ou cubo de acoplamento que depende de uma chaveta paralela para transmitir torque. A chaveta trava o elemento rotativo axialmente ao eixo, evitando rotação sob carga torsional. Esta é a abordagem convencional para conexões de acionamento por correia do motor a uma esfera de rosca, e para muitos projetos de acoplamento direto usando acoplamentos de grampo dividido com chavetas usinadas.

Use #0075 (liso) quando o eixo é usinado liso e adere apenas por atrito — comum com acoplamentos rígidos de alta qualidade sem folga que transmitem torque inteiramente através da força de aperto, onde uma chaveta introduziria uma concentração de tensão.

Substituir um pelo outro é uma decisão mecânica, não elétrica. O desempenho do motor, a fiação do amplificador e os parâmetros CNC são idênticos para ambos.

αA64 Pulsecoder Absoluto: 64.000 Contagens por Revolução

O αA64 pulsecoder é um encoder óptico absoluto de saída serial embutido na parte traseira do alojamento do motor. Ele relata a posição do eixo com uma resolução de 64.000 contagens por revolução — alta o suficiente para a interpolação fina exigida por operações de contorno em máquinas-ferramenta CNC. O encoder opera em modo absoluto: a posição da máquina é retida sem uma corrida de retorno de referência a cada energização.

A retenção absoluta depende de uma bateria de backup de lítio alojada dentro do amplificador servo, não dentro do motor. Este é um detalhe de manutenção importante. Quando o A06B-0162-B575#0076 é instalado como um motor de substituição, a posição absoluta armazenada na memória do encoder com backup de bateria pertence à unidade do encoder removida com o motor antigo. O encoder do novo motor chega sem dados de posição da máquina. Após a instalação, um retorno de referência no eixo afetado é necessário para restabelecer a coordenada absoluta, mesmo que a bateria do amplificador esteja em boas condições. Uma vez que a referência é tomada, o amplificador armazena o deslocamento absoluto e a operação normal sem retorno de zero é retomada.

A FANUC recomenda a substituição da bateria em intervalos planejados — tipicamente a cada dois a três anos para máquinas em produção regular — para evitar perda não planejada de dados de posição. Os alarmes relevantes são SV5136 (bateria baixa) e SV5137 (bateria zero); SV5136 permite manutenção planejada antes que os dados sejam comprometidos, SV5137 indica que os dados já foram perdidos.

Amplificadores Servo Compatíveis

O A06B-0162-B575#0076 é eletricamente idêntico a todos os outros motores da série B575 αM6/3000. A seleção do amplificador segue os mesmos critérios de qualquer αM6/3000:

O motor requer um canal com classificação de 80A (designação do eixo M em módulos de eixo duplo). A atribuição do canal do amplificador deve corresponder ao projeto original da máquina; não use um canal de amplificador de menor classificação para um motor de 80A.

Vedação do Conector: O Detalhe que Torna o IP67 Condicional

A documentação técnica da FANUC é específica em um ponto: a classificação IP67 do conector do pulsecoder é alcançada apenas quando o conector do cabo de feedback está totalmente e corretamente engatado. Um conector de cabo incompleto ou danificado não fornece vedação IP67 na interface do conector — o fluido de corte pode entrar no interior do pulsecoder pela junção do conector, mesmo que o corpo do motor esteja selado.

Isso é importante para o serviço. Após qualquer reparo ou substituição do motor envolvendo desconexão e reconexão do cabo de feedback do pulsecoder:

1. O conector deve ser totalmente empurrado até que o mecanismo de travamento clique ou o anel de retenção se engate completamente.
2. O método de montagem do conector deve seguir o procedimento de engate do cabo de feedback da FANUC; um conector montado em campo deve ser construído de acordo com as especificações usando ferramentas adequadas e componentes de cabo de grau à prova d'água corretos.
3. Para o conector de alimentação, a mesma atenção se aplica — engate incompleto anula a vedação.

Em máquinas onde o motor está rotineiramente exposto a refrigerante de alta pressão ou lavagem, verifique a condição do conector em cada inspeção de manutenção preventiva. Refrigerante que contorna uma vedação de conector degradada atinge o pulsecoder antes que quaisquer sinais externos de falha sejam visíveis.

Ambientes Típicos de Instalação e Tipos de Máquinas

Na base instalada de máquinas CNC da série FANUC Alpha, as variantes seladas IP67 (ambas #0075 e #0076) são mais comumente encontradas em:

• Centros de usinagem horizontais (HMCs): Motores de eixo localizados na coluna e na sela estão diretamente no caminho da drenagem de refrigerante carregado de cavacos; IP67 é frequentemente especificado por fabricantes de HMC para todos os motores de eixo de avanço.
• Tornos CNC com ferramenta acionada: Motores de eixo Y e de ferramenta acionada ficam próximos à zona de trabalho onde o refrigerante é direcionado sob alta pressão.
• Linhas de transferência e máquinas de propósito especial: Onde ciclos de lavagem limpam a área do dispositivo de fixação entre as peças e a acumulação de água ao redor dos motores de eixo é esperada.
• Retificadoras que usam fluido de retificação solúvel em água: Aplicação de refrigerante em alto volume em retificação plana e cilíndrica cria uma névoa persistente que se deposita em todas as superfícies na zona de retificação.

Motores não selados (IP65) continuam a ser usados em aplicações onde a exposição ao refrigerante é modesta e uma cobertura telescópica ou fole mantém o corpo do motor fora da zona de respingo direto. A escolha de IP67 em vez de IP65 é sempre específica da aplicação; especificar IP67 universalmente adiciona custo desnecessário em instalações onde o IP65 teria desempenho satisfatório durante toda a vida útil da máquina.

Resumo das Variantes da Série A06B-0162-B575

Todas as variantes: αM6/3000, 1,4 kW, 6 Nm, 3.000 rpm, 144 V, 200 Hz, 6 A, pulsecoder absoluto αA64.

FAQ

Q1: Qual é a diferença entre A06B-0162-B575#0076 e A06B-0162-B575#0008, e quando cada um deve ser escolhido?

Ambos os motores são unidades αM6/3000 com eixo reto com chaveta, sem freio e um pulsecoder absoluto αA64 — portanto, suas especificações mecânicas e elétricas são idênticas. A única diferença é o nível de vedação. O #0008 carrega a proteção padrão da série Alpha de IP65, que resiste completamente à entrada de poeira e lida com jatos de água de qualquer direção. O #0076 atualiza isso para IP67, adicionando proteção contra imersão temporária e exposição líquida mais intensa. Para a maioria das instalações de máquinas CNC fechadas onde uma proteção de máquina, cobertura de chapa metálica ou proteção de eixo telescópica mantém o corpo do motor longe do spray direto de refrigerante, o #0008 é suficiente e é a variante mais comumente estocada. O #0076 é especificado onde o motor é inevitavelmente exposto a acúmulo de refrigerante, respingos em alto volume sem proteção adequada ou sequências de lavagem — tipicamente centros de usinagem horizontais, algumas configurações de tornos CNC e máquinas de linha de transferência. Se a placa de identificação original da máquina ou a lista de peças especificar #0076, substitua por um igual; não substitua #0008 em uma aplicação que exigia IP67.

Q2: O A06B-0162-B575#0076 pode ser usado como substituto direto para um A06B-0162-B575#0075 já instalado em uma máquina?

Sim, física e eletricamente. O #0075 (eixo reto, sem chaveta, IP67) e o #0076 (eixo reto, com chaveta, IP67) são o mesmo motor em todos os aspectos, exceto pela chaveta do eixo. Substituir #0075 por #0076 em uma máquina onde o acoplamento existente tem um furo liso não causará problemas — a ranhura da chaveta no eixo simplesmente ficará sem uso dentro do acoplamento de furo liso. Substituir #0075 por #0076 em uma máquina onde o acoplamento tem uma chaveta usinada requer a instalação de uma chaveta paralela na ranhura durante a instalação. A questão mais importante é o inverso: não substitua um #0076 por um #0075 em uma máquina onde o acoplamento depende de uma chaveta para transmitir torque, pois o eixo liso não se interligará com o furo da chaveta do acoplamento.

Q3: Após substituir este motor, a máquina precisa passar por um procedimento completo de referenciamento antes de poder executar peças de produção?

Para qualquer substituição de motor servo FANUC equipado com encoder absoluto, um retorno de referência é necessário no eixo afetado após a instalação. A razão é que o pulsecoder αA64 no motor de substituição não tem posição de máquina armazenada; os dados de posição absoluta pertencem ao encoder, que foi removido com o motor antigo. Mesmo que a bateria do amplificador servo esteja totalmente carregada, ela contém dados de posição referenciados ao encoder do motor anterior — esses dados são inválidos para o novo motor. Após a instalação e energização, o CNC normalmente exibirá uma solicitação de retorno ao ponto de referência no eixo afetado. Uma vez que o ponto de referência do eixo é estabelecido, o amplificador armazena o novo deslocamento absoluto e a máquina está pronta para operação normal. Para máquinas multieixo, apenas o eixo cujo motor foi substituído precisa ser referenciado; outros eixos não são afetados.

Q4: A máquina usa fluido de corte sintético solúvel em água em vez de óleo mineral refrigerante. A vedação IP67 continua adequada?

A documentação da FANUC observa que a classificação IP67 se aplica a água e fluidos à base de água sob as condições de teste do padrão IEC. No entanto, a FANUC também especifica que fluidos de corte sintéticos — incluindo sintéticos aquosos sem óleo — podem se comportar de maneira diferente da água pura, e que nenhum motor servo é garantido para ser impermeável a fluidos de corte aplicados direta e continuamente. A abordagem recomendada para máquinas que usam fluidos de corte agressivos é garantir que o corpo do motor seja protegido da aplicação direta de refrigerante por uma cobertura ou proteção, e inspecionar a integridade do conector com mais frequência. Motores selados IP67 oferecem resistência significativamente melhor do que IP65 nesses ambientes, mas a proteção não é incondicional. Além disso, a FANUC adverte que fluidos de corte contendo compostos de enxofre altamente ativos podem ser particularmente agressivos para materiais de vedação; se a especificação do fluido incluir aditivos de enxofre de alta pressão, consulte as diretrizes de engenharia de aplicação da FANUC para o tipo de fluido específico.

Q5: Este motor ainda está em produção e qual motor FANUC moderno é o equivalente funcional mais próximo?

A série FANUC Alpha (α), incluindo o A06B-0162-B575#0076, foi descontinuada como item de produção atual pela FANUC. Não é mais fabricado novo. As opções de fornecimento são: estoque novo-antigo (NOS) de canais autorizados de peças de reposição ou distribuidores de excedentes industriais; ou unidades de troca totalmente recondicionadas de especialistas em reparo de motores servo. Para um equivalente de nova tecnologia, o motor FANUC atual mais próximo está na série αiF — especificamente a linha αiF 8/3000 ou αiF 8/2000 (série A06B-0227-B***), que usa a plataforma atual de pulsecoder αiA e é compatível com amplificadores servo da série αi. No entanto, substituir um motor αiF não é uma substituição direta: requer um amplificador da série αi (se ainda não estiver instalado), novos cabos de motor e reparemetrização dos dados da máquina do eixo no CNC. Um engenheiro de serviço FANUC qualificado ou integrador autorizado deve realizar este tipo de substituição entre séries, pois parâmetros incorretos após uma mudança de modelo de motor podem resultar em instabilidade do eixo ou alarmes de acionamento.
