FANUC A06B-6200-H055 | Módulo de fonte de alimentação Alpha i aiPS-55 — Saída 200–240 Vca/283–339 Vcc/trifásica

Fundação de barramento CC para sistemas Alpha i Drive

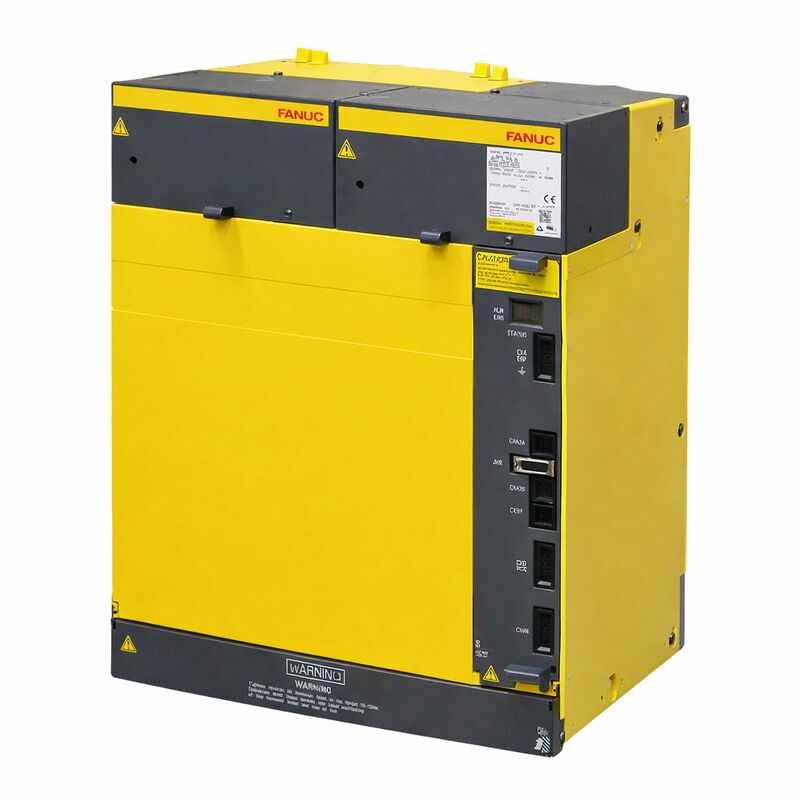

O A06B-6200-H055 é o aiPS-55 — o módulo de fonte de alimentação de classe de 55 kW da série A06B-6200 Alpha i da FANUC. Ele aceita entrada de rede trifásica de 200–240 Vca, retifica e regula para um barramento de 283–339V CC e fornece esse barramento CC para os módulos servo e amplificadores de fuso conectados a jusante.

Cada módulo servo amplificador Alpha i (αiSVM) e módulo amplificador de fuso (αiSPM) no gabinete do inversor obtém sua energia operacional deste barramento CC comum. O PSM lida com a base de energia compartilhada para todo o sistema de acionamento — dimensioná-lo corretamente em relação à demanda contínua combinada de todos os módulos de acionamento conectados é a decisão crítica de instalação.

A série A06B-6200 é a geração Alpha i, distinta dos anteriores A06B-6087 (Alpha PSM) e A06B-6110 (Alpha i, faixa de potência inferior). Confirme a série correta e a potência nominal em relação à carga contínua total do sistema de acionamento antes de especificar uma substituição.

Especificações principais

Recuperação de energia regenerativa

A aiPS-55 é uma fonte de alimentação regenerativa. Quando os eixos do servo e do fuso conectados desaceleram, os motores atuam como geradores e devolvem energia ao barramento CC. O aiPS-55 devolve esta energia recuperada à fonte CA em vez de dissipá-la como calor através de um resistor de freio.

Em máquinas com ciclos de frenagem pesados ​​frequentes — centros de usinagem de grande formato, centros de torneamento pesados ​​— esta regeneração reduz ativamente o consumo de energia e elimina a carga térmica que os resistores de frenagem introduzem no gabinete.

Nota de segurança do barramento CC

Os capacitores do barramento CC no aiPS-55 retêm tensão perigosa por vários minutos após a alimentação da rede elétrica ser removida. O LED indicador de carga na face frontal do módulo deve estar totalmente apagado antes de qualquer trabalho na fiação do sistema de acionamento ou nos módulos conectados. Não meça a tensão do barramento CC ou conecte/desconecte os módulos do inversor até que o LED esteja apagado e um curto período de espera tenha decorrido.

Perguntas frequentes

Q1: Qual é a diferença entre A06B-6200-H055 e módulos Alpha PSM anteriores?

O A06B-6200 é o PSM da série Alpha i - projetado para os módulos servo e amplificadores de eixo Alpha i posteriores. O A06B-6087 (Alpha PSM) e o A06B-6110 (Alpha i de menor potência) são séries diferentes. A faixa de tensão de saída do barramento CC é semelhante entre gerações (283–339 V), mas os módulos não são intercambiáveis ​​— cada série é compatível com sua geração específica de módulos de inversor.

Q2: O que o aiPS-55 indica sobre a capacidade do módulo?

A designação 55 identifica a classe de potência do módulo na série aiPS. Números mais altos indicam maior capacidade de energia para configurações de gabinete de inversor maiores com eixos de corrente maiores ou maiores. Selecione a potência nominal do PSM com base na soma da demanda contínua de energia de todos os módulos αiSVM e αiSPM conectados em condições normais de produção.

Q3: O aiPS-55 requer um resistor de frenagem separado?

Não. O aiPS-55 inclui regeneração ativa — ele retorna a energia de desaceleração para a fonte CA em vez de exigir um resistor de freio para dissipá-la na forma de calor. Um resistor de freio só é necessário nas variantes PSM não regenerativas. A arquitetura regenerativa do aiPS-55 também significa que não há resistor de freio dimensionado ou protegido termicamente no design do gabinete.

Q4: O sistema de acionamento mostra um alarme de subtensão no barramento. O PSM poderia ser o culpado?

A subtensão do barramento pode ter origem no PSM, na alimentação CA de entrada ou em um módulo de inversor conectado que consome corrente excessiva. Verifique primeiro a tensão de alimentação CA de entrada nos terminais de entrada do PSM. Se a tensão de alimentação estiver correta, verifique se nenhum módulo de inversor está consumindo corrente anormalmente alta (um curto-circuito em um módulo conectado carrega o barramento). Se o PSM não conseguir manter a tensão do barramento sob carga normal, o próprio PSM necessitará de manutenção.

Q5: A substituição do A06B-6200-H055 requer alguma alteração nos parâmetros do CNC?

Não. O PSM não armazena parâmetros CNC. Após a substituição física, restaure a alimentação principal e verifique a tensão do barramento CC nos módulos de inversor conectados antes de habilitar os eixos. Confirme se todas as conexões de fibra entre o PSM, os módulos de acionamento e o CNC estão corretamente encaixadas antes da primeira inicialização.
