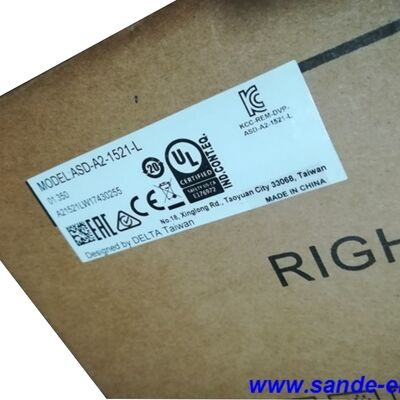

Delta ASD-A2-1521-L — 1.5kW AC Servo Drive, 220V, Série ASDA-A2

Identificação do Produto

Número da Peça: ASD-A2-1521-L

Também Pesquisado Como: ASDA-A2-1521-L, ASD A2 1521 L

Série: Delta ASDA-A2

Tipo: AC Servo Drive — 1.5kW, 220V Monofásico/Trifásico, Interface de Pulso/Direção

Motores Compatíveis: Série ECMA (Delta)

Visão Geral

O Delta ASD-A2-1521-L é um servo drive AC de alta performance de 1.5kW da série ASDA-A2, projetado para atender às demandas de posicionamento de precisão da automação industrial moderna. Operando com alimentação AC de 200–230V — monofásica ou trifásica — e entregando 8.3 Arms de corrente de saída contínua, este drive se situa no centro prático da linha ASDA-A2 de 220V, sendo suficientemente capaz para tarefas reais em máquinas-ferramenta e automação, ao mesmo tempo em que se mantém dentro da infraestrutura elétrica da maioria das oficinas industriais.

A plataforma ASDA-A2 foi desenvolvida pela Delta Electronics para aproximar a inteligência de controle de movimento do próprio drive. Onde sistemas servo anteriores dependiam fortemente de um controlador externo para gerenciar perfis de posição, velocidade e came, a série A2 incorpora uma função de came eletrônico embutida, registrador de posição interno de 64 pontos (modo PR), filtros de supressão de vibração e capacidade full closed-loop — ferramentas que permitem que muitas aplicações funcionem com envolvimento mínimo do controlador externo. O ASD-A2-1521-L traz tudo isso para o ponto de capacidade de 1.5kW.

Emparelhado com os servomotores da série ECMA da Delta, que possuem um encoder incremental de 20 bits (1.280.000 pulsos/revolução), este drive oferece o feedback de alta resolução e a regulação de velocidade precisa que aplicações de usinagem de precisão, embalagem e sincronização de movimento exigem.

Especificações Técnicas

O que 1.5kW Significa Neste Contexto de Aplicação

O dimensionamento do servo drive trata de igualar torque e velocidade ao ciclo de trabalho — não apenas escolher o valor de potência mais próximo. A classificação de 1.5kW coloca o ASD-A2-1521-L na faixa de capacidade onde ele lida com eixos com carga real: avanços de mesa CNC em centros de usinagem de formato médio, drives de indexação que carregam massa moderada de fixação e peça, eixos de embalagem operando em altas taxas de ciclo sob carga de produto e transportador.

A corrente de saída instantânea máxima de 24.9 Arms — três vezes a classificação contínua — define a autoridade de aceleração que o drive possui durante transientes de travessia rápida e desaceleração. Levar um eixo carregado do repouso à velocidade operacional rapidamente, sem que o motor atrase o comando de posição, depende da disponibilidade dessa margem de corrente. A série ASDA-A2 a utiliza para alcançar o tempo de estabilização inferior a 1ms que torna o posicionamento de ciclo a ciclo curto preciso e consistente.

Para ambientes com alimentação monofásica de 220V, o ASD-A2-1521-L aceita ambas as configurações de fiação. Essa flexibilidade é importante em instalações menores e projetos de retrofit onde a alimentação trifásica não está disponível no local da máquina, ou onde apenas um circuito monofásico de 220V foi passado para o painel. O drive lida com ambos — até e incluindo 1.5kW — sem uma versão de hardware separada.

Inteligência Embutida: E-CAM, Modo PR e Controle de Vibração

Três recursos da plataforma ASDA-A2 merecem atenção porque afetam a quantidade de hardware externo que um projetista de máquina precisa incluir no sistema de controle.

Came Eletrônico (E-CAM). O drive pode armazenar até 720 pontos de perfil E-CAM e executar a sincronização de came internamente. Tesouras voadoras, cortes rotativos e rastreamento de marca de registro — aplicações que normalmente precisam de um controlador de movimento dedicado para gerenciar a relação de sincronização entre um encoder mestre e um eixo escravo — podem ser executadas no processador interno do drive. O sinal do encoder mestre se conecta diretamente à entrada de feedback CN5; o drive calcula a posição comandada continuamente a partir da tabela E-CAM sem exigir que o PLC ou CNC calcule e transmita comandos de posição para cada ciclo.

Modo PR (registrador de posição interno). 64 movimentos de posição independentes podem ser armazenados no drive e acionados via I/O digital ou comando RS-485. Cada entrada contém uma posição de destino, velocidade, tempo de aceleração e tempo de desaceleração. A execução de uma sequência de posições não requer que o controlador emita comandos de movimento individuais — o drive sequencia através das posições armazenadas em gatilhos DI, com condições de salto opcionais e rotinas de homing. Para sistemas de posicionamento indexado simples, isso elimina completamente o controlador de movimento.

Supressão de vibração. Dois filtros independentes de supressão de vibração de baixa frequência operam automaticamente para amortecer oscilações na extremidade do braço ou na borda da máquina sem ajuste pelo operador. Dois filtros notch automáticos lidam com ressonância mecânica de alta frequência. Os filtros são atualizados em tempo real com base nas condições de operação. Em máquinas com estruturas leves, braços de momento longos ou acionamentos por correia complacentes — onde o ajuste servo tradicional exigiria a descalibração dos ganhos para evitar a excitação de ressonâncias — a supressão automática do A2 muitas vezes permite configurações de ganho mais altas e tempos de estabilização mais curtos sem instabilidade.

Capacidade Full Closed-Loop

O conector CN5 no ASD-A2-1521-L aceita uma segunda entrada de encoder de uma escala linear ou encoder rotativo externo montado no lado da carga do trem de acionamento mecânico. Com este sinal ativo, o loop de posição do drive fecha em torno da posição do lado da carga em vez do encoder do lado do motor. Imperfeições mecânicas — erro de passo da fusos de esferas, folga da caixa de engrenagens, complacência da correia — que causariam erro de posição em um loop semi-fechado são corrigidas porque o loop de controle vê a posição real da carga diretamente.

Para aplicações onde a precisão de posicionamento deve ser garantida na ferramenta ou peça de trabalho em vez do eixo do motor, o controle full closed-loop é a arquitetura correta. O ASD-A2-1521-L o suporta nativamente, sem hardware adicional além do cabo CN5 e da escala.

Motores Delta ECMA Compatíveis de 1.5kW

Todos os motores ECMA de 1.5kW possuem o encoder incremental de 20 bits como padrão, fornecendo 1.280.000 pulsos/revolução de feedback para o drive. A seleção do motor entre as variantes de 2.000 rpm e 3.000 rpm segue a mesma lógica de qualquer decisão de dimensionamento de sistema servo: maior velocidade com menor torque contínuo para eixos de ciclo rápido, menor velocidade com maior torque contínuo para drives de carga sustentada.

Aplicações Típicas

Centros de usinagem e fresamento CNC. Eixos de avanço X, Y e Z em centros de usinagem verticais de formato médio operam em taxas de avanço de corte sustentadas sob cargas de força de corte. A capacidade de 1.5kW cobre as demandas de torque do eixo em avanços e velocidades típicos, enquanto a capacidade full closed-loop do A2 e a largura de banda de 1kHz suportam as tolerâncias de erro de seguimento apertadas que a qualidade da superfície usinada exige.

Máquinas de impressão e processamento de etiquetas. Eixos de controle de registro em máquinas de impressão em bobina e aplicadores de etiquetas usam servo drives em modos de velocidade e posição com funções de captura e comparação de alta velocidade. A função de captura embutida do ASDA-A2 — que registra a contagem do encoder no momento em que uma entrada digital é acionada, sem latência — permite detecção precisa de marca e correção de posição em altas velocidades de bobina.

Eixos servo de linhas de embalagem e envase. Eixos de entrada, rejeição e dosagem em linhas de embalagem operam em altas taxas de ciclo, frequentemente alterando a posição e a velocidade alvo entre os cursos durante o ciclo de trabalho. O modo PR cobre essa tarefa — a posição e a velocidade alvo para o próximo curso podem ser atualizadas via RS-485 enquanto o curso atual está sendo executado, permitindo a troca de perfil sem interrupções sem que o PLC gerencie cada comando de posição individualmente.

Drives auxiliares de moldagem por injeção. Eixos de extração de núcleo, extrusores e alimentação de material em máquinas de moldagem por injeção usam servo drives em modos de torque e posição. O modo de controle de torque do A2 aceita um comando analógico de 0–±10V, adequado para arquiteturas servo de substituição hidráulica onde o controlador emite uma referência de torque analógica.

Montagem de semicondutores e eletrônicos. Eixos de pick-and-place, die bonding e dispensação na fabricação de eletrônicos necessitam de resposta rápida, curto tempo de estabilização e operação suave em baixa velocidade. O feedback do encoder de 20 bits do A2 e o tempo de estabilização inferior a 1ms fornecem o desempenho dinâmico que essas aplicações de montagem de precisão exigem.

Drives de juntas de braços robóticos. Eixos de juntas primárias de robôs articulados na faixa de 1.5kW usam servo drives com capacidade E-CAM para movimento multieixo sincronizado. A função de came embutida e o CANopen (disponível na variante com sufixo -M) suportam os requisitos de coordenação do movimento do robô sem um computador de trajetória externo de alta sobrecarga em cada eixo.

Perguntas Frequentes

P1: Qual é a diferença entre o ASD-A2-1521-L e o ASD-A2-1521-M?

Ambos os drives são drives da série ASDA-A2 de 1.5kW, 220V com classificações de potência e desempenho central idênticos. A diferença está na interface de comunicação e nas funções opcionais. O ASD-A2-1521-L é a versão padrão com interface de pulso/direção e comunicação RS-232/RS-485 (Modbus) — a escolha direta para sistemas CNC e PLC que usam sinais de passo/direção ou analógicos. O ASD-A2-1521-M adiciona uma interface CANopen (RJ45) e capacidade de expansão de entrada digital adicional, tornando-o a seleção correta para sistemas multieixo coordenados através de um controlador mestre CANopen ou redes de controle de movimento Delta.

P2: O ASD-A2-1521-L pode operar com energia monofásica de 220V?

Sim. Para modelos de 220V de 100W a 1.5kW, a série ASDA-A2 aceita entrada monofásica e trifásica de 200–230V. O ASD-A2-1521-L está especificamente dentro dessa faixa. Conecte a fase única aos terminais de entrada L1 e L3 de acordo com o diagrama de fiação no manual do usuário. Ao operar em monofásico, esteja ciente de que o consumo de corrente de entrada é aproximadamente o dobro do valor trifásico, portanto, o dimensionamento do circuito de alimentação e a fusão devem levar em conta a corrente de entrada monofásica mais alta.

P3: Qual resolução de encoder o ASD-A2-1521-L suporta, e ele requer um motor específico?

O drive é projetado para uso com os servomotores da série ECMA da Delta, que possuem um encoder incremental de 20 bits a 1.280.000 pulsos/revolução. Essa resolução é a base da capacidade de posicionamento de precisão do drive e do desempenho suave em baixa velocidade. Embora o drive possa aceitar outros sinais de encoder em algumas configurações, a especificação completa e o desempenho validado de fábrica — incluindo as funções E-CAM e modo PR — são calibrados para a combinação motor e encoder ECMA. O uso de motores não-Delta requer a confirmação da compatibilidade do encoder e uma configuração cuidadosa dos parâmetros.

P4: O que é o modo PR e quando ele deve ser usado em vez do controle de pulso/direção?

O modo PR (modo Registrador de Posição) armazena até 64 movimentos de posição independentes dentro do drive. Cada entrada contém uma posição de destino, velocidade e tempo de aceleração/desaceleração. Os movimentos são acionados por sinais de entrada digital em vez de trens de pulso de um controlador externo. O modo PR é a arquitetura correta quando o PLC ou controlador da máquina não consegue gerar trens de pulso de alta frequência de forma confiável, quando o perfil de movimento precisa mudar com base nas condições do processo sem reconfigurar o controlador, ou quando um controlador de movimento dedicado não é justificado para uma aplicação de posicionamento indexado simples. Para movimento multieixo coordenado complexo, pulso/direção de um controlador de movimento continua sendo a abordagem padrão.

P5: O ASD-A2-1521-L possui um resistor regenerativo embutido, e quando um resistor externo é necessário?

Sim, o ASD-A2-1521-L inclui um resistor regenerativo embutido. Para a maioria das aplicações padrão — eixos horizontais, cargas de inércia moderada, taxas de ciclo normais — o resistor embutido lida com a energia regenerativa sem hardware adicional. Um resistor regenerativo externo se torna necessário quando o ciclo de trabalho envolve eventos de desaceleração frequentes e de alta energia: eixos verticais pesados parando de alta velocidade repetidamente, cargas de grande inércia ciclando em alta frequência, ou qualquer aplicação onde a energia regenerativa por ciclo excede a capacidade de dissipação do resistor embutido. A Delta fornece orientação de seleção de capacidade no manual do usuário ASDA-A2 para determinar se o resistor embutido é suficiente ou se uma unidade externa (como o BR1K0W020) é necessária.
