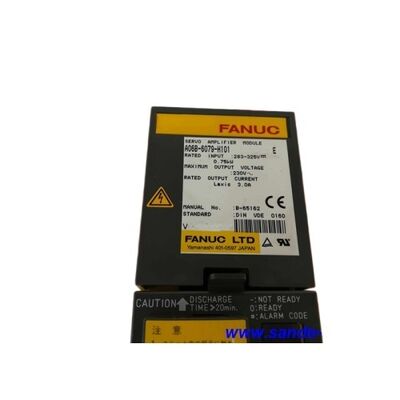

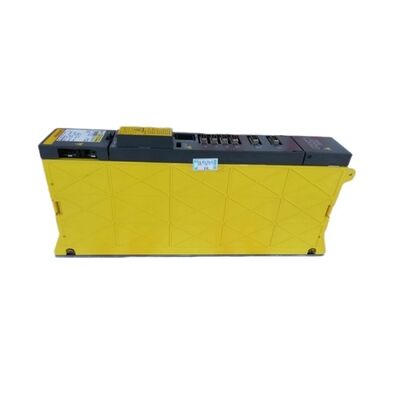

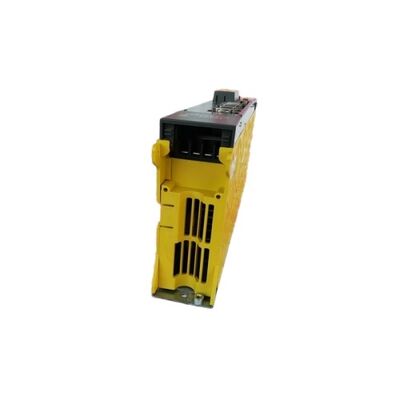

O servoamplificador Fanuc A06B-6079-H101 ou A06B6079H101

FANUC A06B-6079-H101

Número da parte:A06B-6079-H101

Fabricante:FANUC Corporation (Japão)

Tipo de produto:Módulo de servoamplificador de eixo único

Interface tipo A/B The Critical Distinction (A distinção crítica)

O A06B-6079-H101 e o A06B-6096-H101#H são ambos módulos SVM1-12 ¢ designação do modelo idêntico, classificações elétricas idênticas (3,0A, 0,75kW, 283 ¢ 325V, saída 230V),Fator de forma físico idêntico de 60 mmA diferença é a interface CNC, e é a diferença que determina qual a máquina precisa.

O A06B-6079-H101 usa uma interface Tipo A/B uma conexão de cabo PWM paralela da unidade de servoacionamento do CNC para o módulo do amplificador.Esta é a arquitetura de interface da série Alpha original usada com a série FANUC 15O A06B-6096-H101 (variante FSSB) utiliza um bus serial de fibra óptica para os comandos da série i.Estes tipos de interfaces não são compatíveis uma máquina com fio para o tipo A/B não pode utilizar o módulo FSSB, e vice-versa.

No A06B-6079-H101, o identificador de série no meio do número de desenho 6079 é o identificador de campo para a geração da interface Tipo A/B. Ao examinar um módulo no gabinete,Este número no rótulo da peça confirma imediatamente qual geração de interface está instalada antes de qualquer fiação ser inspecionada..

Principais especificações

SVM1-12 Modulo de nível de entrada para eixos auxiliares leves

A uma potência contínua de 3,0 A e 0,75 kW, o SVM1-12 é dimensionado para o extremo leve da faixa do eixo Alfa.2000 rpm) ¢ motores Alfa de pequena dimensão utilizados nos eixos de posicionamento auxiliaresO eixo C em pequenos centros de torneamento, motores de mesa giratória, indexação de revistas de ferramentas e eixos secundários de baixa carga.O consumo de um autocarro de corrente contínua de 75 kW é insignificante no cálculo da procura de PSM para um gabinete multimodulo.

Uma nota de instalação específica para este módulo: ao adquirir um substituto, especifique se a instalação utiliza uma ou duas portas de bateria CX5. Algumas variantes diferem nesta configuração.

Contexto da série A06B-6079

A família A06B-6079 é a série Alpha SVM completa com interface Tipo A/B.Todos os modelos do SVM1-12 (H101) ao SVM1-360 (H108) e da gama SVM2 de dois eixos têm uma contraparte paralela A06B-6096 FSSBAs séries 6079 e 6096 partilham os mesmos nomes de modelo (SVM1-12, SVM1-40, etc.) e classificações eléctricas ¢ apenas os dígitos do meio do número da peça identificam a geração da interface.

Perguntas frequentes

P1: O A06B-6079-H101 (tipo A/B) pode substituir o A06B-6096-H101 (FSSB)?

Não. Ambos são módulos SVM1-12 com classificações elétricas idênticas, mas diferentes interfaces CNC. O A06B-6079 usa conexões de cabo PWM paralelo Tipo A / B para controles não-i da série 15/16/18/21.O A06B-6096 utiliza o bus de fibra óptica FSSB para os controles da série i. Estas arquiteturas de interface não são compatíveis. O uso da variante errada requer recablear a conexão CNC do módulo, o que não é uma substituição prática do campo.

Q2: Que servomotores Alpha são compatíveis com o A06B-6079-H101?

As classes de motores α1/3000 (1 Nm, 3000 rpm) e α2/2000 (2 Nm, 2000 rpm) absorvem corrente nominal confortavelmente dentro da classificação contínua de 3,0A.Os motores da classe α3 e superiores requerem o SVM1-20 (H102, 5.9A) ou superior.

P3: Que alarmes indicam que o A06B-6079-H101 falhou e não o motor?

Alarme 8 (falha de sobrecorrente/IPM): desconectar os cabos de alimentação do motor e medir a resistência de isolamento do enrolamento à terra.Se o isolamento for bom (várias centenas de megaohms) e o alarme persistir com os cabos desconectadosSe o isolamento for baixo, o motor ou o cabo é a fonte de falha.Falhas persistentes de comunicação com a unidade de servo-acionamento CNC após a confirmação da integridade do cabo também indicam uma falha do módulo.

P4: A substituição do A06B-6079-H101 requer alterações nos parâmetros CNC?

Para uma substituição do tipo A/B do tipo SVM1-12 semelhante, não são necessárias alterações de parâmetros do eixo. Os parâmetros do tipo do motor e os ganhos de servo são armazenados na SRAM do CNC e não são afetados pela troca de módulos.Verificar a atribuição número de eixo e conexões correspondem à instalação original antes de ligar.

Q5: De onde vem o A06B-6079-H101?

Através do mercado pós-venda dos módulos FANUC Alpha, a série A06B-6079 tem uma grande base instalada e continua a estar disponível ativamente através de concessionários especializados em unidades CNC, programas de troca,Serviços de reparação. Confirmar o H101 (SVM1-12 Tipo A/B) e especificar a configuração da porta da bateria CX5 (uma ou duas), se o fornecedor solicitar esta informação.
