Siemens6SL3130-6TE23-6AA3 | Módulo de linha inteligente SINAMICS S120 — 36 kW / 380–480 V CA / 600 V CC / 60 A / Tamanho de livro

Alimentação de barramento CC para sistemas de acionamento S120 multieixos

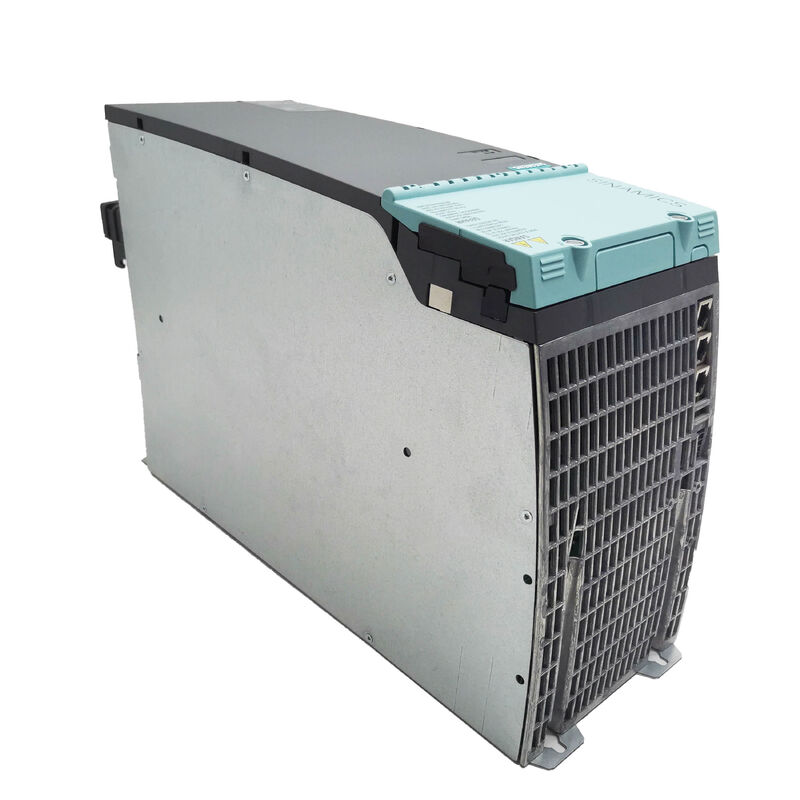

O 6SL3130-6TE23-6AA3 é o Smart Line Module de 36 kW do sistema de acionamento booksize SINAMICS S120 da Siemens - o módulo de alimentação que converte a rede elétrica trifásica de 380–480 Vca em um barramento de 600 Vcc para todos os módulos de motor S120 conectados no grupo de acionamento. Um módulo Smart Line suporta toda a pilha de unidades multieixos; cada Motor Module no gabinete obtém sua alimentação CC deste barramento comum.

Os Smart Line Modules utilizam uma arquitetura não regulamentada: uma ponte de diodos para a conversão CA-CC de entrada, com realimentação regenerativa comutada em linha via IGBTs. Isso é diferente do Active Line Module (ALM), que usa um retificador IGBT totalmente controlado. O Smart Line Module oferece capacidade de feedback regenerativo 100% contínuo – a energia de frenagem dos motores em desaceleração retorna para a rede de alimentação CA em vez de ser dissipada como calor. Na variante de 36 kW, esta capacidade regenerativa pode ser desativada por parametrização quando a aplicação não a exigir.

Especificações principais

Integração de sistemas DRIVE-CLiQ e S120

O 6SL3130-6TE23-6AA3 é fornecido com o cabo DRIVE-CLiQ incluído – o cabo intermódulo padrão que conecta componentes de tamanho de livro S120 adjacentes na pilha de unidades. DRIVE-CLiQ é uma interface digital proprietária da Siemens que combina identificação eletrônica, troca de parâmetros e transferência de dados de diagnóstico em todos os módulos S120. A Unidade de Controle lê a placa de identificação eletrônica de cada módulo conectado automaticamente na inicialização, identificando o hardware sem entrada manual.

O Smart Line Module se conecta a sistemas aterrados TN/TT padrão e sistemas de TI não aterrados. Para o ventilador interno e o sistema de resfriamento, o inversor requer espaço adequado para fluxo de ar acima e abaixo do módulo na instalação do gabinete. Ao contrário das variantes de refrigeração externa (que passam um dissipador de calor através do painel traseiro do gabinete), esta versão de refrigeração interna gerencia toda a dissipação térmica dentro do espaço aéreo do gabinete.

Módulo de linha inteligente vs ativo – principal diferença

Para aplicações onde a tensão constante do barramento CC e a baixa distorção harmônica são prioridades, o Active Line Module é a escolha adequada. Para a maioria das aplicações de automação multieixos padrão, onde o custo e a recuperação de energia são os principais impulsionadores, o Smart Line Module fornece o desempenho correto com menor custo do sistema.

Perguntas frequentes

Q1: Qual é a diferença entre o Smart Line Module e o Active Line Module no sistema S120?

O Smart Line Module usa uma ponte de diodo passiva para conversão CA para CC com saída CC não regulada e regeneração comutada em linha baseada em IGBT. O Active Line Module usa um conversor IGBT totalmente controlado para saída CC regulada, menor distorção harmônica e fator de potência unitário. O Módulo Smart Line é mais econômico; o Active Line Module é adequado para aplicações que exigem regulação precisa do barramento CC ou requisitos rígidos de qualidade de energia.

Q2: O 6SL3130-6TE23-6AA3 inclui o cabo DRIVE-CLiQ?

Sim. O cabo intermódulo DRIVE-CLiQ está incluído com o 6SL3130-6TE23-6AA3 para conexão ao módulo S120 adjacente na pilha de livros. Os cabos para componentes não adjacentes ou para a Unidade de Controle devem ser encomendados separadamente.

Q3: Quantos Motor Modules podem ser conectados a um 6SL3130-6TE23-6AA3?

O número é limitado pela capacidade de energia contínua de 36 kW e saída de 60A DC. Some a demanda contínua de energia CC de todos os Motor Modules conectados ao mesmo barramento CC. O total não deve exceder 36 kW sustentados. As cargas de pico regenerativas são tratadas separadamente pela capacidade de feedback do módulo.

Q4: O feedback regenerativo pode ser desabilitado neste módulo?

Sim. No Smart Line Module de 36 kW, a realimentação regenerativa está ativa por padrão e pode ser desativada por parametrização via STARTER ou TIA Portal. Desative-o somente quando a aplicação exigir especificamente — a energia de frenagem sem regeneração é dissipada através dos resistores de frenagem em vez de ser devolvida à rede de alimentação.

P5: Quais requisitos de instalação do gabinete se aplicam à variante de resfriamento interno?

Espaço livre mínimo de 100 mm acima e abaixo do módulo para fluxo de ar. O módulo deve ser montado verticalmente. A temperatura ambiente do gabinete deve ser mantida entre 0–40°C para saída nominal total. Acima de 40°C, a redução se aplica de acordo com o manual de instalação de hardware SINAMICS S120. O ventilador interno é um item de desgaste – inspecione e substitua de acordo com o cronograma de manutenção.
