Fanuc Servo Motor A06B-0314-B004 Boa condição de trabalho A06B0314B004

FANUC A06B-0314-B004 | Servo motor CA modelo 5S série S — 2.000 rpm/eixo cônico/codificador 2.000P/descontinuado

Série S original da FANUC — A geração antes de Alpha

O A06B-0314-B004 é um servo motor CA da série S da FANUC — Modelo 5S — da geração que precedeu a série Alpha. A série S da FANUC foi a primeira geração de servomotores CA concebidos para eixos de máquinas-ferramenta CNC, substituindo os servomotores CC anteriores em aplicações CNC de elevado desempenho. Muitas instalações da série S permanecem em serviço de produção décadas após a fabricação original.

Com velocidade máxima de 2.000 rpm e classificações elétricas da classe 5S, este motor acionava eixos de alimentação primários em tornos CNC, centros de usinagem e retificadoras onde o controle e o projeto mecânico exigiam especificamente a arquitetura da série S. Quando uma máquina foi construída em torno do motor 5S, todo o projeto do eixo – servo amplificador, configurações de parâmetros do servo, acoplamento mecânico – foi adaptado às características específicas deste motor. A substituição igual preserva a configuração original do eixo.

Especificações principais

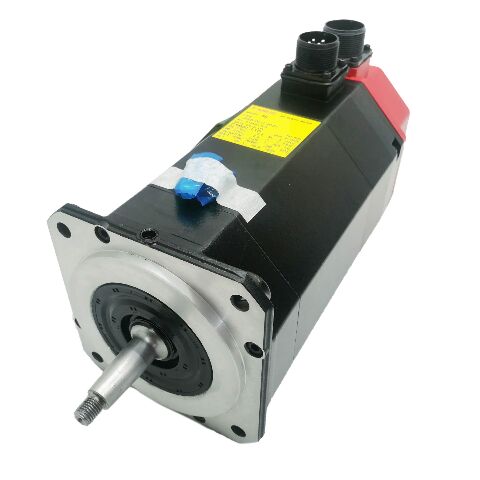

Eixo cônico e codificador incremental 2000P

O eixo cônico transmite torque através de uma interface metal-metal fixada por parafuso de tração. O intertravamento mecânico é positivo e de deslizamento zero. Para remover o cubo do acoplamento, use um extrator de parafuso de tração – rosqueie o extrator no furo roscado na extremidade do eixo e aplique força axial controlada. Nunca bata no eixo. As cargas de impacto viajam diretamente para o codificador e os rolamentos do motor. A penetração do fluido na junta cônica mais a força de extração constante é a abordagem correta para cones apertados.

O encoder incremental 2.000P (A860-0315-T101) produz 2.000 pulsos por revolução para feedback de velocidade e posição. É incremental — um ciclo de retorno de referência é necessário a cada inicialização da máquina para restabelecer o ponto de referência da posição do eixo. Este é o comportamento operacional padrão para máquinas da série S e não é uma falha.

Fornecimento de motores legados da série S

A série S foi descontinuada pela FANUC há muitos anos. O estoque de reposição vem inteiramente do mercado de reposição – excedente de máquinas desativadas e unidades puxadas testadas. Uma máquina da série S ainda em produção está operando com ativos além de sua vida útil originalmente planejada. Ter em mãos um motor 5S sobressalente testado é uma medida prática de manutenção – a disponibilidade no mercado de reposição diminui à medida que a base instalada envelhece.

Perguntas frequentes

Q1: Quais servo amplificadores são compatíveis com o A06B-0314-B004?

O motor da série S requer servo amplificadores da série S compatíveis com o período. Os amplificadores das séries Alpha, Beta e Alpha i não são compatíveis. Confirme o tipo de amplificador instalado na documentação da máquina antes de especificar a substituição do motor.

Q2: Como o acoplamento do eixo cônico é removido corretamente?

Use um extrator de parafuso de tração – rosqueie o extrator no furo roscado da extremidade do eixo e aplique força axial crescente e constante. Não martele, bata ou force o eixo. O impacto transmite o choque diretamente ao codificador e aos rolamentos do motor e pode causar danos que parecem pequenos, mas reduzem significativamente a vida útil. Se o cone estiver apertado, aplique fluido penetrante na face da junta e deixe-o penetrar antes de aplicar força de extração.

Q3: A máquina requer retorno à posição inicial a cada inicialização. Isso é uma falha do codificador?

Não — o 2000P é um codificador incremental. O retorno de referência a cada inicialização é um comportamento padrão. Se o retorno à posição inicial não for concluído ou produzir erros, verifique se há danos no cabo do encoder, verifique a qualidade do sinal do pulso Z no amplificador com um osciloscópio e inspecione o corpo do encoder quanto a entrada de líquido refrigerante ou danos mecânicos.

Q4: Um motor da série Alpha pode substituir o 5S da série S na mesma máquina?

Não sem modificações significativas. O servo amplificador da série S usa uma interface de comunicação e feedback diferente da série Alpha. A substituição de um motor Alpha requer a substituição do servo amplificador, a alteração do hardware da interface servo do CNC e o re-comissionamento do conjunto de parâmetros do eixo. Para uma máquina que continua a usar seus amplificadores originais da série S, um motor 5S igual é o único substituto direto prático.

Q5: Quais verificações devem ser realizadas em um A06B-0314-B004 usado?

Verifique o equilíbrio da resistência do enrolamento trifásico e a resistência do isolamento à terra com o cabo do encoder desconectado. Inspecione a superfície do eixo cônico quanto a desgaste, arranhões ou marcas de impacto resultantes de remoção inadequada anterior. Gire o eixo manualmente para obter suavidade do rolamento. Verifique o conector do encoder (A860-0315-T101) quanto a contaminação do líquido refrigerante ou danos aos pinos. Um teste de bancada com o amplificador da série S correto antes da instalação de produção é a verificação definitiva.
