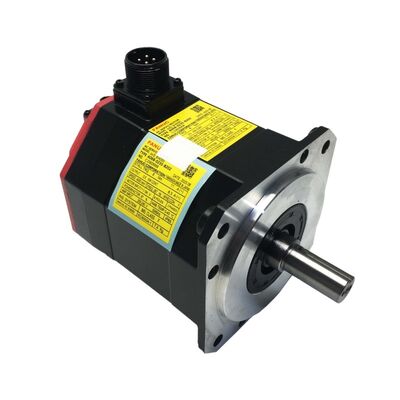

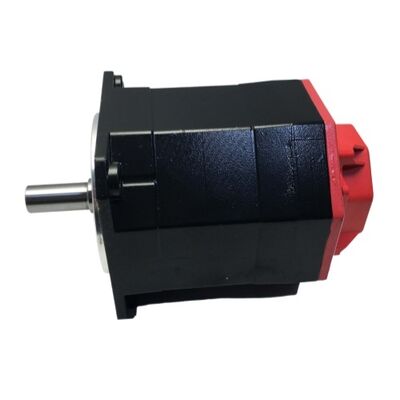

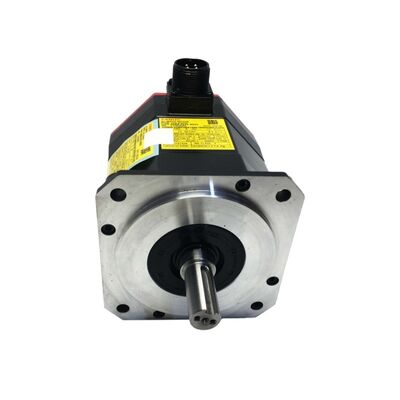

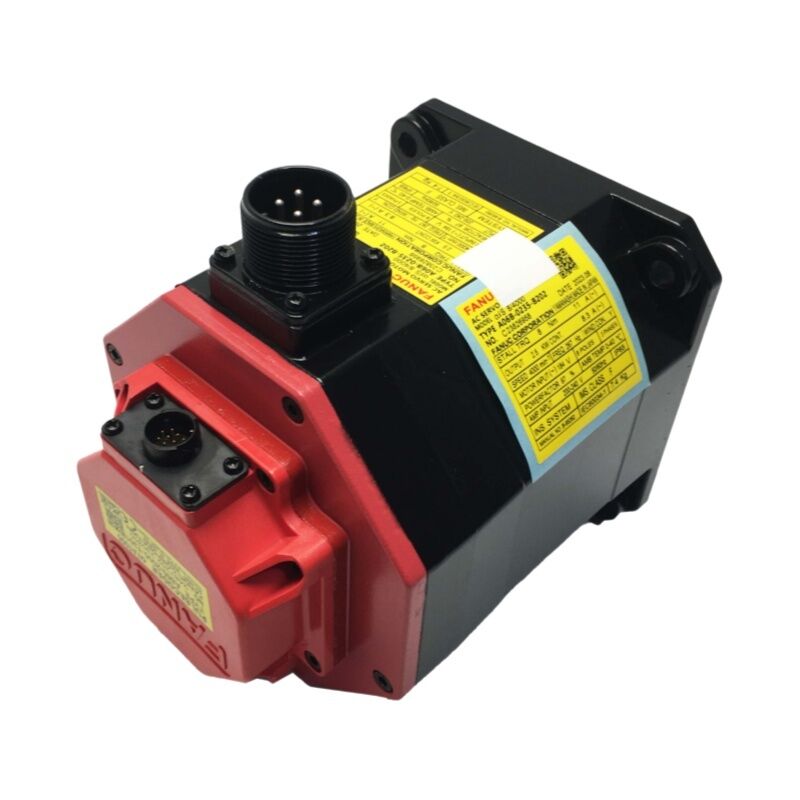

FANUC A06B-0235-B202 Servomotor AC
Alfa iS 8/4000, 2,5 kW, eixo de chave IP67
Torque sólido, comprovado no campo
Quando os eixos CNC exigem um desempenho fiável durante milhares de horas de produção, a selecção do motor torna-se crítica.FANUC A06B-0235-B202O servomotor CA da série Alpha iS 8/4000 representa um dos servomotores FANUC mais utilizados em máquinas-ferramenta de pequeno e médio formato em todo o mundo.
As principais especificações incluem:2Potência nominal de 0,5 kW,Torque de estacionamento de 8 Nm,4Velocidade máxima de 1000 RPM, e11 Corrente de estagnaçãoEste motor opera a 184 V a 3 fases a 267 Hz com entrada de amplificador de 200-230 VAC.Variante B202Característicaseixo reto com passagem de chave, carrega umClassificação de proteção IP67(resistente à água até 1 metro de imersão), e inclui oCódigo de pulso FANUC Alpha i A16000(A860-2001-T321) para o feedback de posição de alta resolução.
Especificações técnicas
| Parâmetro |
Valor |
| Modelo |
Alfa iS 8/4000 |
| Output nominal |
2.5 kW |
| Torque de estagnação |
8 Nm |
| Velocidade máxima |
4,000 RPM |
| Corrente de estagnação |
11 A |
| Voltagem do motor |
3 fases 184V / 267Hz |
| Entrada do amplificador |
200-230 VAC, 3 fases, 50/60 Hz |
| Codificador |
Alpha i A16000 (A860-2001-T321) |
| Tipo de eixo |
Direita com teclado |
| Freio eletromagnético |
Não incluído |
| Classificação de protecção |
IP67 |
| Revestimento |
3 fases ligadas em Y, 8 polos |
| Fator de potência |
97% |
Proteção IP67 - Mais do que apenas uma classificação
O B202'sClassificação IP67fornece uma proteção superior em comparação com a classificação IP65 encontrada em outras variantes A06B-0235.IP67 cobre imersão temporária até um metro - proteção crucial em ambientes CNC onde ocorre inundação de refrigerante e os motores podem estar expostos ao acúmulo de líquido.
OCodificador de pulso Alpha i A16000fornece 16.000 pulsos por rotação, proporcionando ao servoamplificador FANUC αi a resolução necessária para o controle de precisão do eixo em aplicações de torneamento, fresagem e centros de usinagem.Esta geração de codificadores comunica nativamente através do FSSB (FANUC Serial Servo Bus) com amplificadores αi, assegurando a integração perfeita nos sistemas CNC da FANUC.
Compatibilidade das aplicações
A série Alpha iS 8/4000 foi concebida paraMáquinas-ferramentas CNC de pequeno a médio porte- incluindo tornos, centros de usinagem e fresadoras em que as exigências de potência por eixo se situem na faixa de 1,5 a 3 kW e em que as velocidades rápidas de travagem exigem um binário fiável em faixas de RPM mais elevadas.
Oeixo de chavena variante B202, assegura um bloqueio mecânico positivo entre o eixo e a engrenagem - essencial para os níveis de binário em que este motor funciona,Quando os acoplamentos de apenas atrito correm o risco de escorregarem sob cargas de inversãoPara aplicações que exijam um eixo simples (sem chave), as variantes B100 e B200 da mesma família A06B-0235 satisfazem esse requisito.
Perguntas Frequentes
Qual é a diferença entre o A06B-0235-B202 e outras variantes de sufixo B como B100 ou B502?
Todas as variantes compartilham o mesmo núcleo do motor Alpha iS 8/4000 com especificações de 2,5 kW, 8 Nm e 4.000 RPM.B202O motor tem um eixo reto, sem travões e um codificador A16000 com protecção IP67.B100tem um eixo simples e reto, enquanto oB502Sempre ajuste o sufixo aos requisitos mecânicos e ambientais da sua máquina.
Para que amplificador da FANUC foi concebido este motor?
O A06B-0235-B202 é concebido para:Servoamplificadores da série FANUC αiO codificador de pulso Alpha i A16000 comunica nativamente com estas unidades.Este motor não é diretamente compatível com amplificadores FANUC α (não-i) mais antigos ou unidades não-FANUC sem hardware de interface adicional.
O que significa IP67 em termos práticos para as instalações CNC?
A certificação IP67 significa que o motor é totalmente à prova de poeira e pode suportar uma imersão temporária em água a uma profundidade de 1 metro.Isto fornece uma proteção abrangente contra inundações de refrigerante e exposição a salpicos além das normas IP65.Observe que o ponto de penetração do eixo e as faces de acoplamento dos conectores estão excluídos da classificação IP67, exigindo uma gestão adequada do cabo.
O A06B-0235-B202 pode ser reparado se o codificador falhar?
A substituição do codificador nos motores da série Alfa iS é uma reparação padrão realizada por instalações de serviço autorizadas pela FANUC e por oficinas de terceiros qualificadas.O codificador de pulso A16000 pode ser substituído de forma independenteA substituição de rolamentos e a inspeção de enrolamentos também são procedimentos de serviço comuns.
O A06B-0235-B202 ainda está disponível novo ou apenas como renovado?
A disponibilidade de novas existências depende dos canais de distribuição regionais e do estado actual da produção da FANUC para esta variante do motor. Refurbished and exchange units are widely available through CNC parts markets and represent practical alternatives - provided sellers can confirm the motor has been load-tested on compatible FANUC systems, não apenas inspeccionados visualmente ou alimentados a banco.
O FANUC A06B-0235-B202 é um componente de substituição OEM. Verifique a compatibilidade do amplificador, configuração do eixo e tipo de codificador com a documentação da sua máquina antes da instalação.
