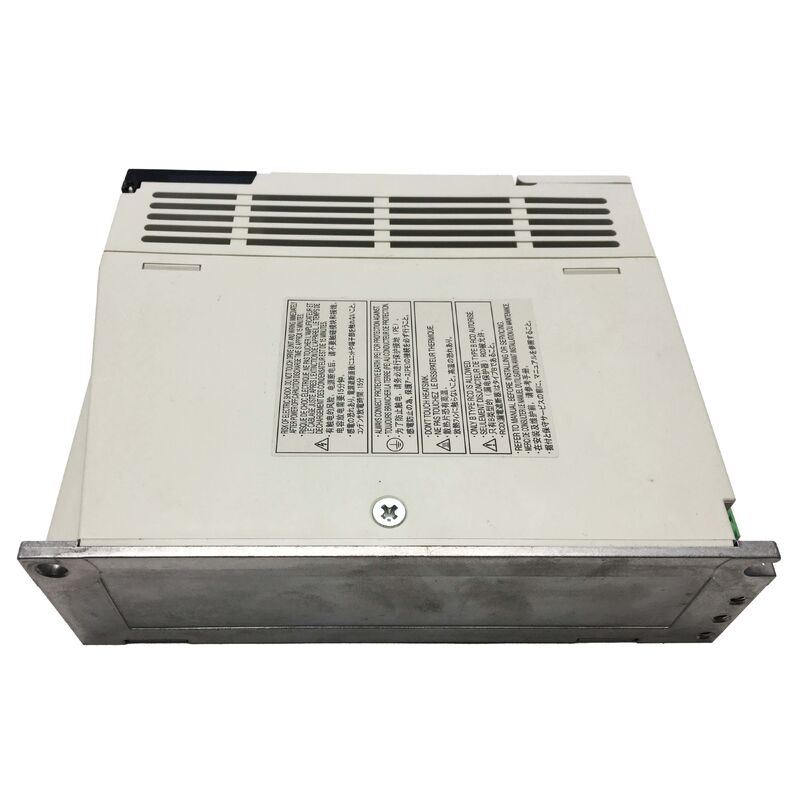

Mitsubishi MR-J2S-10B MELSERVO-J2-Super AC Servo Drive
Novo Mitsubishi AC Servo Drive original com capacidade de 100W, com controle PWM sinusoidal e freio dinâmico incorporado.
Tecnologia avançada de controlo sinusoidal
A série MELSERVO-J2-Super representa a refinada plataforma de servo da Mitsubishi com melhorias práticas, incluindo resposta de frequência de velocidade aprimorada, controle PWM mais limpo,e fiabilidade superior para aplicações industriais.
Especificações técnicas
| Parâmetro |
Valor |
| Número da parte |
MR-J2S-10B |
| Fabricante |
Mitsubishi Electric |
| Linha de produtos |
MELSERVO MR-J2 |
| Série |
MELSERVO-J2-Super |
| Peso |
10,02 kg (2,25 lbs) |
| Fornecimento de energia |
3 fases 200-230VAC, 50/60Hz |
| Opção de fase única |
1 fase 230VAC, 50/60Hz |
| Flutuação de tensão |
170-253VAC (3 fases) |
| Tolerância de frequência |
± 5% |
| Sistema de controlo |
PWM sinusoidal / Controle de corrente |
| Resposta de velocidade e frequência |
De potência não superior a 50 W |
| Freio dinâmico |
Construído |
| Estrutura |
Auto-refrigeração, aberta (IP00) |
| Temperatura de funcionamento |
0-55°C (sem congelamento) |
| Temperatura de armazenamento |
-20-65°C (sem congelamento) |
| Umidade de funcionamento |
90% RH max. (sem condensação) |
| Motores compatíveis |
HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, HA-LFS |
| Funções protetoras |
Supercorrente, sobrecarga, falha do codificador, subvoltagem e muito mais |
| Condição |
Novo Original |
Série de motores compatíveis
O MR-J2S-10B suporta várias séries de servomotores Mitsubishi para configurações de máquinas versáteis:
- HC-KFS - Baixa inércia, pequena capacidade
- HC-MFS - Inercia média, capacidade pequena
- HC-SFS - Inercia média, capacidade média
- HC-RFS - Inércia média, alta velocidade
- HC-UFS - Inercia ultra baixa, capacidade pequena
- HA-LFS - Inercia média, grande capacidade
Benefícios do controlo sinusoidal PWM
O controle PWM sinusoidal fornece uma saída de binário mais suave, gerando formas de onda de corrente sinusoidal em enrolamentos do motor, reduzindo a engrenagem e a ondulação do binário a baixas velocidades.
Isto resulta num melhor acabamento da superfície das máquinas-ferramenta e numa redução das vibrações nos pontos de inversão do eixo.
Segurança de travagem dinâmica integrada
O travão dinâmico integrado é activado durante as condições de servo-off ou falha, proporcionando uma paragem controlada sem equipamento de travagem externo.Isto elimina a necessidade de componentes de desaceleração adicionais em aplicações em que as paradas de descolagem são inaceitáveis..
IP00 Requisitos de instalação dos armários
O projecto de estrutura aberta exige a instalação num gabinete de controlo devidamente selado e ventilado.A separação adequada acima e abaixo da unidade é essencial para manter o desempenho térmico a temperaturas operacionais nominais.
Perguntas Frequentes
Que motores são compatíveis com o MR-J2S-10B?
A unidade é compatível com os servomotores Mitsubishi da série HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS e HA-LFS. Verifique se a saída nominal do motor corresponde à capacidade do amplificador antes da instalação.
O MR-J2S-10B pode ser alimentado a partir de uma fonte monofásica?
Sim, a unidade aceita a operação de 230VAC de 1 fase, 50/60Hz. Observe que a operação de fase única requer uma corrente de entrada maior por fase - certifique-se de que os interruptores de alimentação e a fiação estejam classificados de acordo.
O que significa o sufixo "B" no MR-J2S-10B?
A designação "B" indica a compatibilidade da interface SSCNET (Serial Servo Communication Network), exigindo uso com controladores de movimento Mitsubishi que suportam esse ônibus serial de alta velocidade.
O MR-J2S-10B requer uma resistência de travagem dinâmica externa?
Não, o travão dinâmico é incorporado e não requer resistência externa para aplicações padrão.
Quais são as funções de proteção do MR-J2S-10B?
A unidade inclui proteção abrangente contra sobrecorrência, sobrecarga, falha do codificador, subvoltagem, falha instantânea de energia, excesso de velocidade e erro de posição excessivo.
O MR-J2S-10B é um novo produto original da Mitsubishi.
